半自动物料处理输送作业设备设计

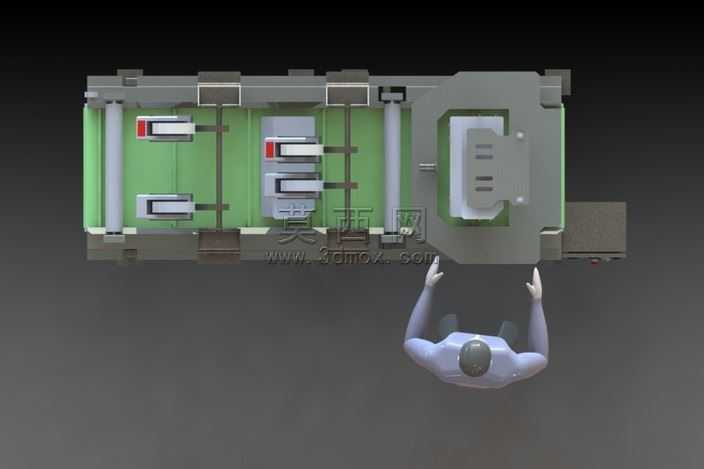

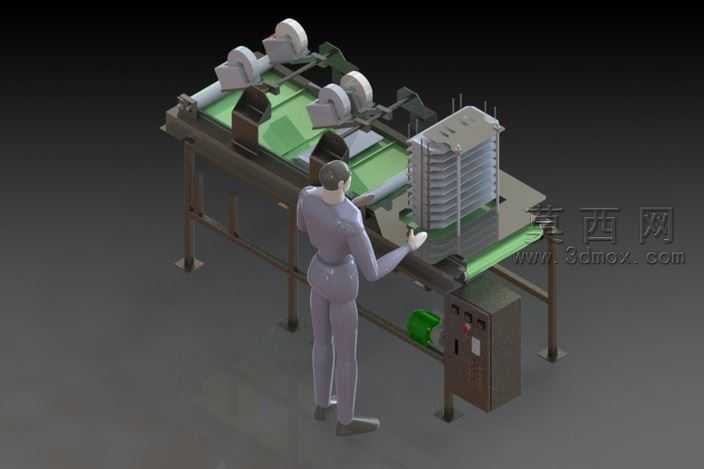

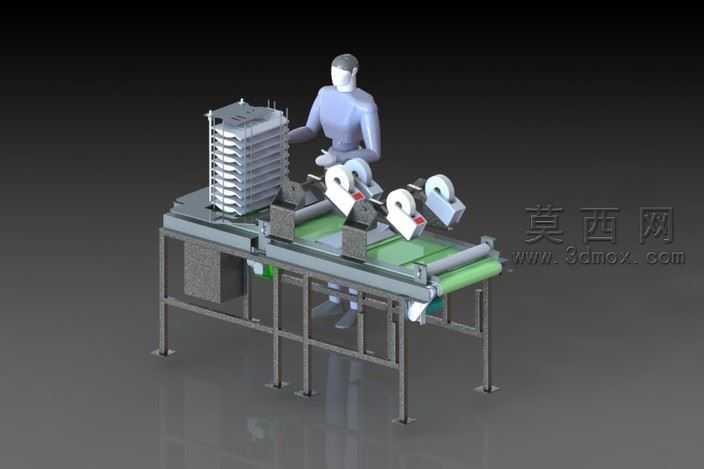

本作品为半自动化物料处理输送作业设备的三维建模设计，整体采用SolidWorks完成全参数化建模，通过写实渲染呈现设备实际运行场景。建模阶段首先搭建主体支撑机架，采用标准方管型材搭建框架结构，通过焊接约束定义型材连接关系，保证机架承重稳定性的同时预留各功能模块安装位，机架底部设置可调脚杯结构，可适配不同地面平整度的安装需求。中部核心输送单元采用平皮带输送结构，建模时还原了主动辊、从动辊、张紧机构、皮带托板的完整装配关系，皮带材质设置为哑光绿色工业PU材质，渲染时添加轻微纹理质感模拟真实皮带的防滑表面，输送线侧边设置导向挡边，避免物料输送过程中偏移掉落。输送线上方配置多组工位执行机构，包含多组压合定位组件与物料堆叠上料机构，压合组件采用摇臂式结构搭配驱动轮组，建模时还原了转轴、摆臂、压头的活动配合关系，可实现对输送线上物料的定位加工动作；末端设置层叠式物料料仓，通过分层隔板结构实现待加工物料的整齐堆叠，料仓与输送线衔接处设置导料结构，保证物料可平稳过渡至输送工位。设备侧方集成电气控制柜体，建模时还原了柜体的钣金折弯结构、柜门铰链、操作按钮、散热格栅细节，柜体内部预留电气元件安装空间，渲染时采用深灰色金属漆材质模拟工业柜体的磨砂质感。场景中搭配标准人体模型模拟操作人员作业姿态，直观呈现设备的操作高度与人机交互合理性，整体渲染采用工业灰调背景，通过三点布光突出设备结构层次，金属部件添加轻微反射效果，塑料与皮带部件设置哑光粗糙度参数，还原工业设备的真实材质表现。设计过程中充分考量半自动化作业的人机协作逻辑，操作人员仅需完成料仓补料与成品取件动作，中间输送、定位工序由设备自动完成，兼顾作业效率与设备制造成本，各功能模块采用模块化装配设计，便于后续维护与功能拓展。
