长距离管材输送滚道三维结构设计

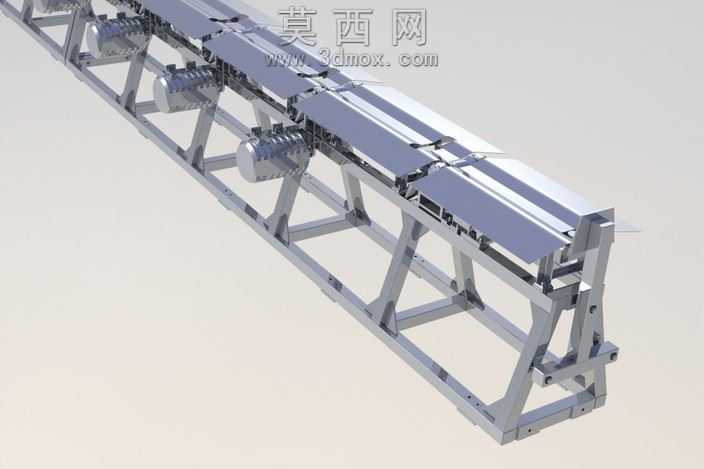

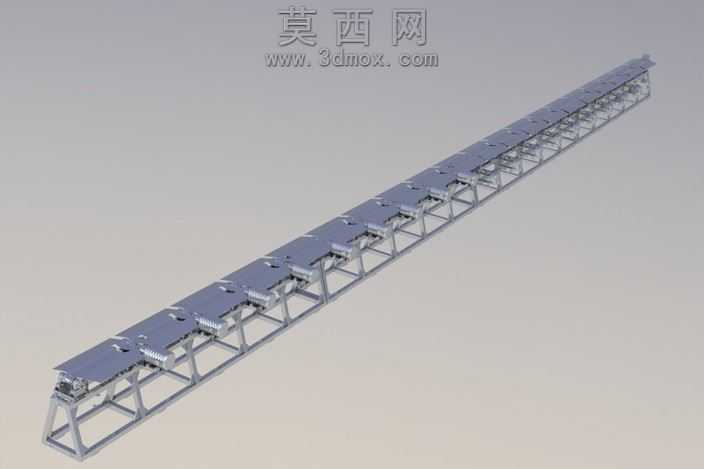

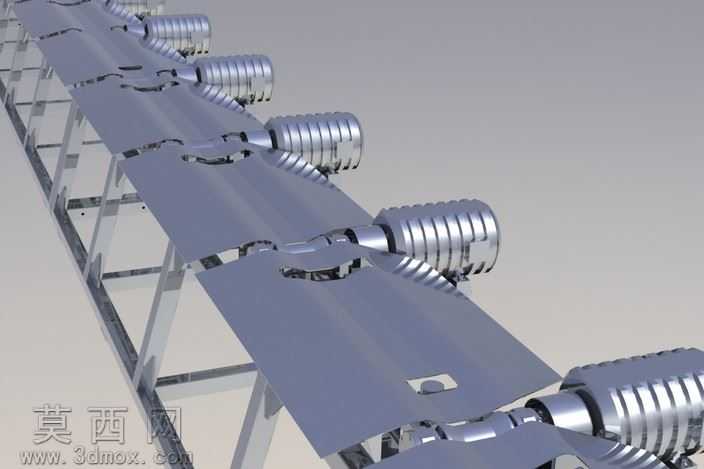

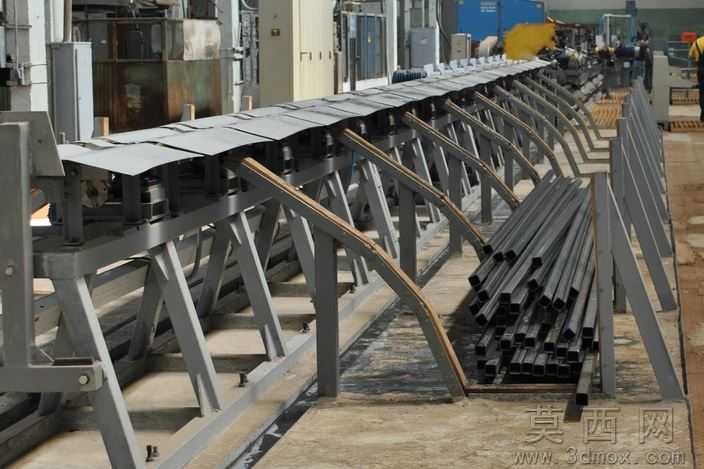

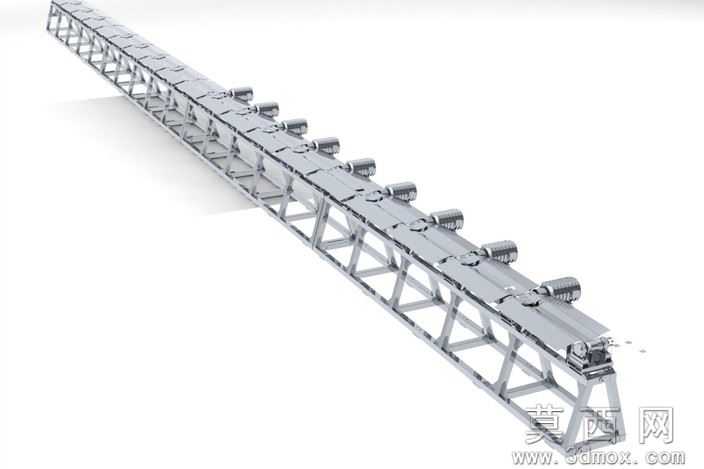

本模型为面向直缝焊管生产线的管材输送滚道三维设计，整体采用模块化桁架式框架结构，在三维建模过程中优先以参数化草图搭建整体长度基准，沿输送方向等距排布支撑立柱与横向连接梁，通过焊接装配约束还原桁架的刚性连接特性，框架主体选用工业常用铝合金材质进行材质赋予，表面做哑光银白氧化处理，兼顾轻量化与结构强度表现。滚道的核心输送单元为沿框架顶面等距排布的动力辊子，建模时单独构建辊子的轴芯、辊筒、端盖与驱动连接座结构，每个辊子配套独立的侧装驱动电机，通过同轴心配合与框架侧梁完成装配约束，辊筒表面做防滑耐磨橡胶材质赋予，增大与管材表面的摩擦力，避免输送过程中出现打滑偏移问题。模型针对焊管生产线的成品出料需求设计了双侧集料结构，在滚道末端分别设置左右两个成品集料卡仓与一个废料收集仓，建模时通过拉伸切除构建卡仓的导向斜面，确保管材输送至末端时可沿斜面自动滑入对应仓位，无需额外增设拨料机构。整体渲染阶段采用工业厂房冷白色环境光，搭配局部补光突出桁架的镂空结构与辊子的排布细节，金属材质添加轻微的粗糙度与环境反射效果，还原真实工业设备的视觉质感。设计过程中重点校核了辊子的间距参数，确保不同管径的管材在输送过程中至少有三个辊子同时接触支撑，避免管材出现下垂弯曲变形，同时框架底部预留了地脚安装孔位，可直接通过膨胀螺栓与生产车间地面完成固定，整体结构无冗余部件，装配逻辑清晰，可直接用于生产线布局规划与设备选型参考。
