NEMA17规格42mm双轴1.8度步进电机结构

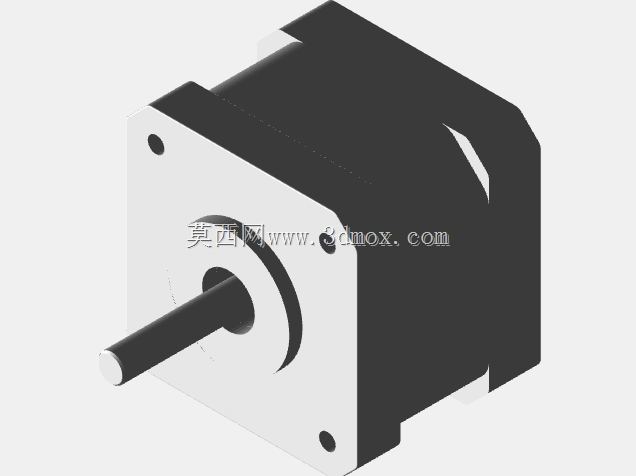

　　做小型自动化设备选型的时候，NEMA17规格的42步进电机几乎是绕不开的基础执行元件，这次拆解建模的双轴款1.8度步进电机，刚好覆盖了多数桌面级设备、小型传动机构的使用需求。先从安装边界说起，这款电机的法兰安装面为标准42mm见方结构，四个安装孔位的中心距严格遵循NEMA17规范，孔位适配M3规格的安装螺丝，安装面到电机尾部的总长度对应42HD3423Y型号的机身长度参数，前端伸出轴为标准D型切边轴，直径5mm，切边平面的位置刚好适配市面上绝大多数标准的42电机联轴器、同步轮安装，不需要额外做轴面二次加工，后端伸出轴的直径、切边规格和前端保持一致，可用于加装编码器、手轮或者额外的负载轮，适配需要双端输出动力的特殊传动场景。

　　从实际应用场景来看，这款双轴步进电机的适用范围比单轴款更广，桌面级3D打印机的Z轴传动、小型雕刻机的进给轴驱动、自动化点胶设备的位移平台动力、小型传送带的驱动辊传动、实验室小型分析仪器的试样进给机构，都能看到这款电机的身影。尤其是需要在电机尾端加装位置反馈元件的场合，双轴结构不需要额外定制转接件，直接将编码器的轴套与电机后出轴锁紧即可，能有效缩减整个传动模组的轴向安装尺寸，避免额外的转接结构带来的同轴度误差。

　　从功能特性上来说，1.8度的步距角对应整步状态下每转200个脉冲，配合常规的16细分驱动器，可以实现0.1125度的单步分辨率，足够满足多数小型设备的定位精度要求，不需要额外搭配减速箱就能实现低速下的平稳传动。双轴结构的设计也兼顾了手动调试的需求，在设备断电状态下，操作人员可以直接转动电机后轴来调整机构位置，不需要拆卸前端的传动连接件，调试效率比单轴款提升不少。电机的机身采用方形叠片定子结构，外壳做了黑色氧化处理，既可以提升定子叠片的防锈能力，也能在电机运行时辅助散热，前端盖采用镀锌钢板冲压成型，轴承室的同轴度公差控制在0.02mm以内，能保证前后轴承的同轴度，减少电机高速运行时的径向跳动，降低运行噪音。

　　建模过程中需要重点注意几个安装配合的尺寸边界：首先是前端轴的伸出长度，要保证安装同步轮或者联轴器之后，锁紧紧定螺丝的位置刚好落在轴的切边平面上，避免紧定螺丝直接压在光轴面上出现打滑；其次是安装面的止口尺寸，标准NEMA17电机的前端止口直径为22mm，止口深度2mm，建模时要和安装板的定位孔做间隙配合，单边间隙控制在0.05mm以内，既可以保证安装时的定位精度，也不会因为公差累积导致电机无法装入安装位；另外要注意后出轴的长度，不能因为后轴过长和设备后部的结构件产生干涉，尤其是加装编码器的时候，要提前核算编码器本体的安装空间，预留出编码器接线的弯折半径。

　　从设计思路上来说，这款电机的结构完全遵循标准化、通用化的选型原则，所有的安装尺寸、轴径、孔位都和行业通用标准保持一致，不需要做定制化修改就能直接替换同规格的其他品牌电机，降低设备的维护备件成本。定子绕组的排布采用两相四极结构，接线端的引脚定义和常规42步进电机保持兼容，用户更换电机时不需要重新调整驱动器的接线顺序，只要按照A+A-B+B-的常规线序接线就能正常运行。电机的前后轴承均采用含油轴承，在常规负载工况下可以实现长时间免维护运行，不需要定期加注润滑脂，适合在小型自动化设备这种维护空间有限的场景下使用。

　　实际选型使用时还要注意几个工程细节：这款电机的保持扭矩对应机身长度属于常规中小扭矩规格，适合驱动水平负载在5kg以内、导程5mm以下的丝杆传动机构，或者传动比1:2以上的同步带传动机构，如果垂直安装使用，需要搭配抱闸或者配重结构，避免断电时负载下滑；双轴结构安装负载时，前后端的负载总重量不能超过电机轴的径向承载上限，避免轴承受力过大出现过早磨损；安装电机时，四个安装螺丝的锁紧扭矩要控制在0.8N·m左右，不要过度锁紧导致前端盖变形，影响轴承的转动顺畅度。
