适配ESP32WROOM32模块的带出线孔防护外壳

　　在嵌入式硬件开发、小型物联网终端设备搭建的场景里，核心控制模块的防护壳体一直是容易被忽略却直接影响设备运行稳定性的部件，这款适配ESP32 WROOM 32模块的防护外壳，正是针对这类应用场景的实际安装需求完成的结构设计。日常做项目时经常遇到裸模块直接安装的问题：车间环境里的粉尘容易落在引脚间造成短路，调试过程中误碰容易造成模块虚焊，外露的天线和元器件也容易被线缆拉扯损坏，这款外壳首先从防护逻辑上解决这些实际痛点，把模块完全容纳在腔体内部，仅预留必要的出线位置，既不影响接线操作，也能隔绝大部分现场环境的异物侵入。

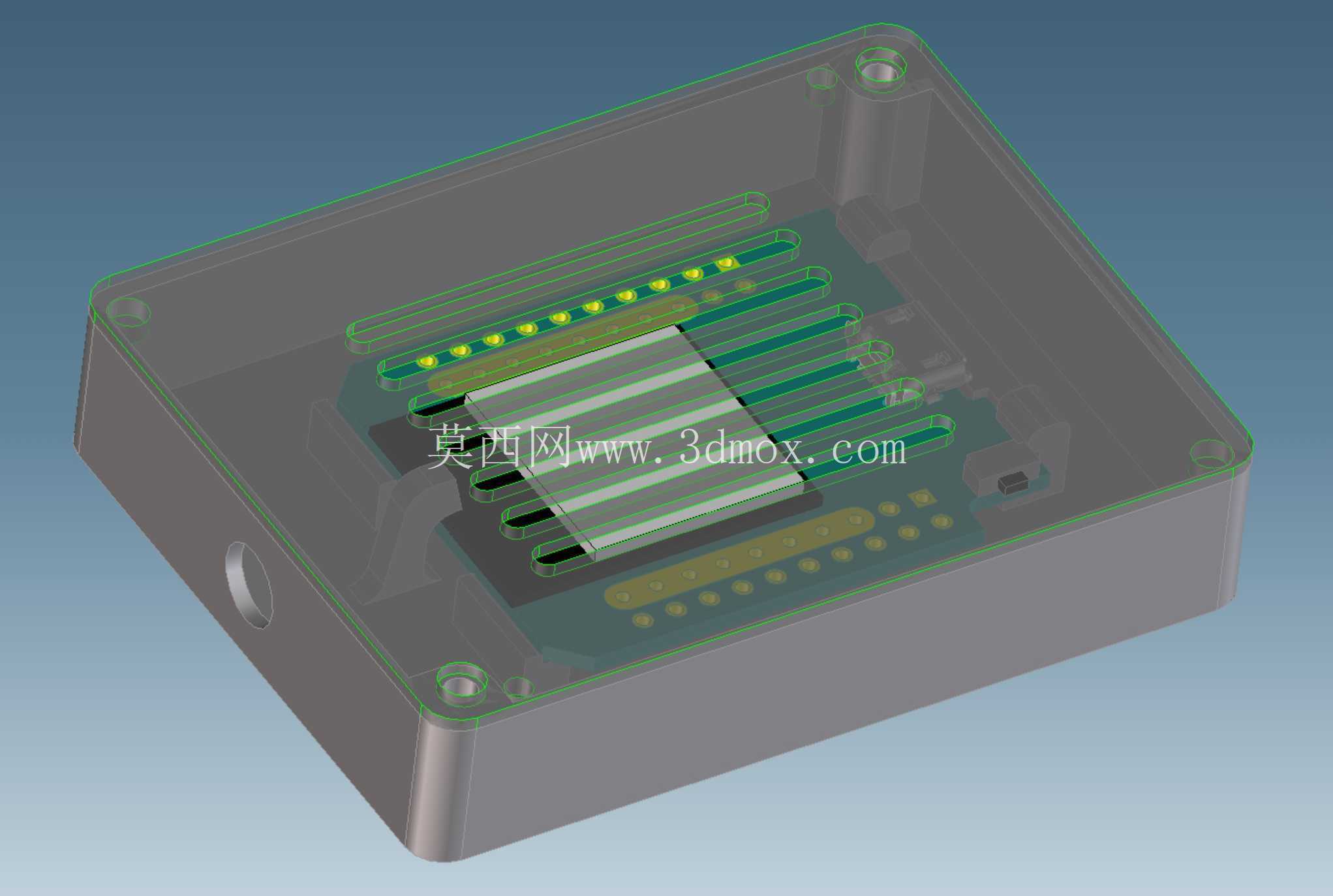

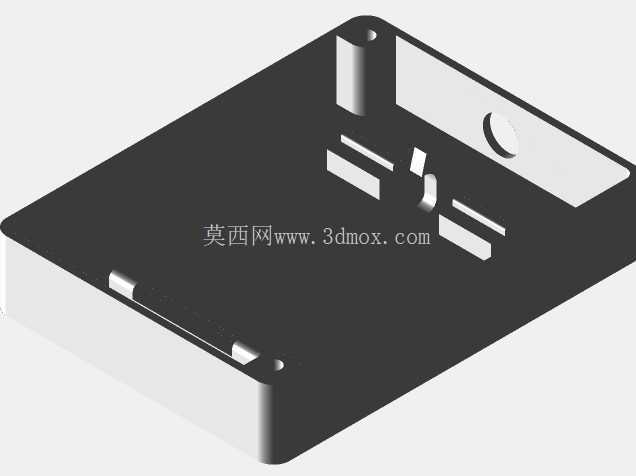

　　从设计思路上看，整个壳体的腔体尺寸完全贴合ESP32 WROOM 32模块的实际轮廓，内部预留了模块放置的定位台阶，安装时不需要额外做固定结构，模块对准台阶放入即可完成定位，不会在腔体内出现窜动。壳体侧壁预留的6mm出线孔，是实际项目中反复验证过的尺寸，常规的杜邦线束、22AWG的电源信号线、甚至带屏蔽层的通讯线都可以顺利穿过，不会出现孔径过小穿线困难、或者孔径过大缝隙漏灰的问题。壳体四个角的位置设计了内凹的安装柱，柱内预留了自攻螺丝的安装位，上盖和底座扣合后可以通过螺丝完成紧固，装配后整体缝隙均匀，没有突兀的外凸结构，方便在设备内部的狭小空间里布置。

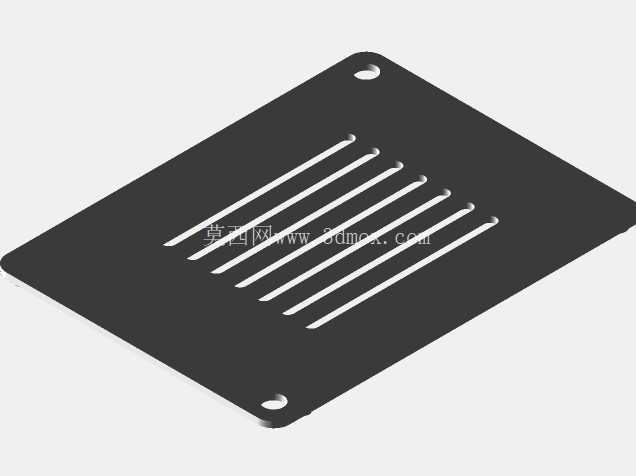

　　考虑到实际安装的边界限制，这款外壳的外形做了方正化处理，没有多余的弧形外凸结构，外部轮廓尺寸控制在刚好容纳模块加接线余量的范围，不会占用过多的安装空间，不管是嵌入到小型工控盒内部，还是直接作为终端设备的外露壳体使用，都能适配常见的安装孔位布局。壳体的壁厚做了均匀化处理，整体壁厚保持在1.8mm左右，既保证了足够的结构强度，日常拿取、安装过程中不会因为轻微磕碰出现开裂，也不会因为壁厚过大造成整体尺寸冗余。上盖采用了半透明的可视化设计，不需要拆开外壳就可以直接观察模块上的指示灯状态，调试过程中可以直观看到电源、通讯指示灯的闪烁情况，省去反复拆壳的麻烦。

　　在实际的功能适配层面，这款壳体没有做多余的冗余开孔，避免了不必要的防护等级下降，所有需要外接的线缆都统一从侧壁的出线孔引出，布线时可以在线缆上套上对应尺寸的护线套，既可以保护线缆外皮不被壳体孔边的毛刺磨损，也能进一步提升壳体的密封效果。内部腔体除了容纳核心模块之外，还预留了少量的冗余空间，可以容纳少量的接线端子或者滤波电容，方便做硬件扩展时不需要重新更换外壳。壳体的边角都做了R2的圆角处理，没有尖锐的棱角，安装操作时不会划伤手部，也不会在设备内部刮伤其他相邻的线缆。

　　从结构设计的工程细节来看，壳体的合模面做了错位止口设计，扣合后上下盖不会出现错位偏移，装配精度可以控制在0.2mm以内，不会出现上下盖错边影响外观和装配的问题。内部的定位台阶高度刚好和模块的厚度匹配，模块放入后上盖压紧时不会直接压到模块上的元器件，避免了装配时压坏芯片或者贴片元件的风险。安装柱的高度经过精确计算，螺丝锁紧后不会出现柱体开裂或者上盖变形的情况，多次拆装也不会影响固定的牢固度。出线孔的位置做在壳体侧壁的中心高度，线缆引出后不会出现过度弯折的情况，能有效减少线缆根部的应力集中，提升接线的使用寿命。

　　这类壳体在实际应用中覆盖的场景非常广泛，不管是做小型物联网采集终端、桌面级的硬件调试设备、还是工业现场的小型传感节点，都可以直接使用这款外壳完成模块的防护安装，不需要从零开始设计壳体结构，能大幅缩短硬件开发的周期。设计过程中充分考虑了3D打印和小批量注塑的工艺可行性，所有结构都没有倒扣或者特殊拔模角度的设计，不管是用FDM3D打印做小批量验证，还是开模做批量生产，都不需要额外做结构调整，拔模角度统一设置为1.5度，能顺利完成脱模，生产过程中不容易出现飞边或者变形的问题。
