  做机械结构设计快十二年,经手的隔振缓冲类构件少说也有上百套,这种Z型折边搭配中间橡胶衬套的减震结构,是小型机电设备、仪器仪表安装场景里性价比极高的方案,很多刚入行的设计师总觉得减震就得选重型弹簧阻尼器,其实在载荷不大、安装空间受限的工况下,这类结构的适配性反而更强。

  先从实际应用场景说起,这类减震构件最常出现在小型液压阀组安装支架、车载仪器固定座、小型风机吊装位、精密仪表柜内部构件安装位,还有轻工自动化设备的振动源与机架衔接处——比如流水线旁的小型打标机头、桌面型检测设备的动力模块固定,这些场景的共同特点是振源激振力不大,但振动频率偏高,且安装位置留给减震件的空间非常局促,重型减震器不仅装不下,还会因为刚度过低导致设备运行时出现额外的晃动量,反而影响设备精度。

  再讲实际用途,这个构件的核心作用是通过中间的橡胶衬套吸收高频微幅振动,同时上下两个折边安装面分别衔接振源侧和固定侧,避免刚性连接带来的振动直接传递。和常见的平板式橡胶减震垫不同,Z型的折边结构自带安装高度差,不需要额外搭配垫高块就能适配两个存在高度差的安装面,这一点在紧凑空间里非常实用——很多仪器仪表的安装面和机架基准面本身就存在10到20毫米的高度差,用平板减震垫还得额外加工转接块,不仅增加装配工序,转接块本身还会成为振动传递的刚性路径,反而削弱减震效果。

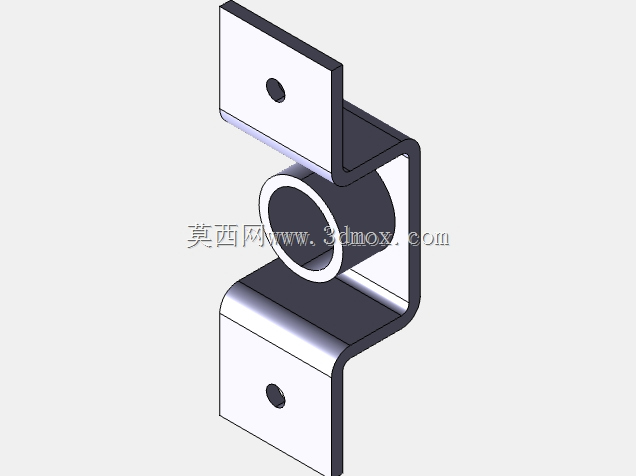

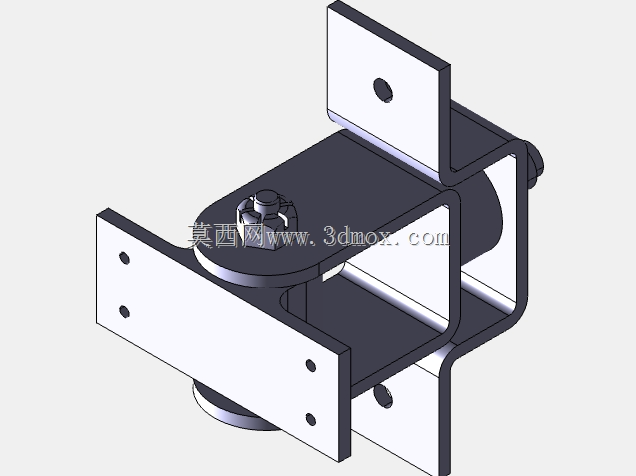

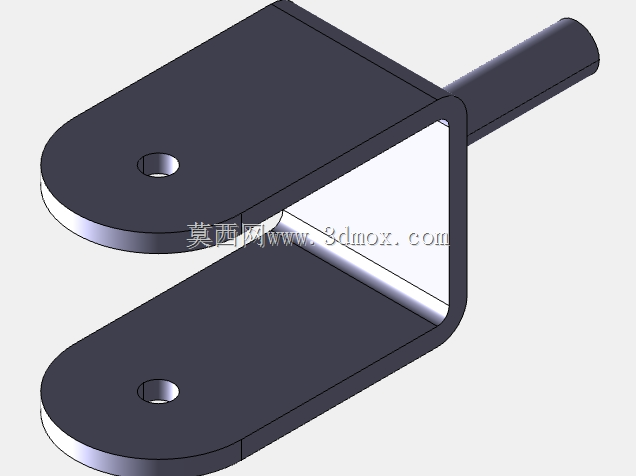

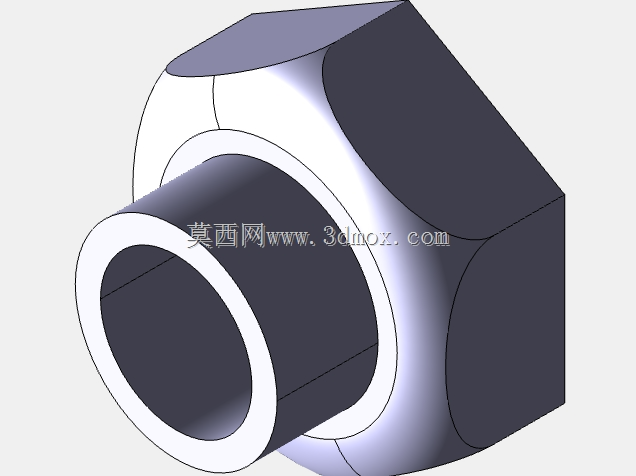

  说到功能特性,这个结构的设计巧思在于把安装支架和减震功能做了集成,不需要单独设计支架再额外加装减震垫,一体化的结构减少了装配零件数量,也降低了连接松动的风险。上下两个安装面都预留了圆形安装孔,孔位的位置是按照载荷分布计算的:两个孔分别位于橡胶衬套的上下两侧投影区域外,安装螺栓锁紧后,载荷会均匀传递到中间的橡胶衬套上,不会出现偏载导致橡胶局部过早老化的问题。中间的橡胶衬套是过盈压装在Z型支架的中间套筒内的,衬套内孔可以根据安装需求穿过固定螺栓,或者直接作为铰接位使用——如果是需要小幅度位移缓冲的场景,比如阀门启闭时的冲击缓冲,衬套内孔不穿刚性轴的情况下,还能提供三个方向的小角度偏转缓冲,适配安装面的微小形位误差。

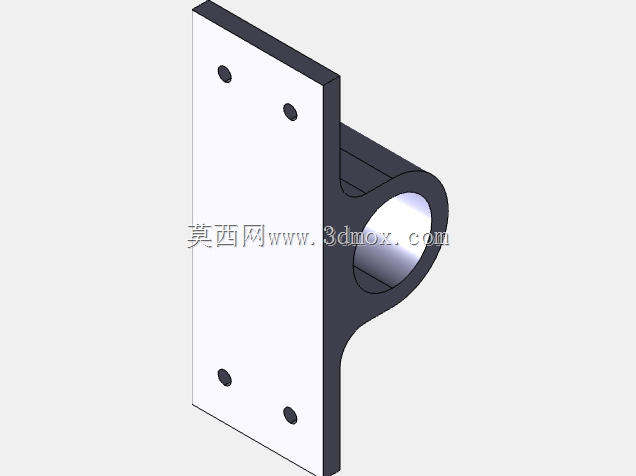

  从设计思路上拆解这个构件,首先是Z型支架的折弯角度,不是随便折成90度就可以:上下两个水平安装面的平行度公差要控制在0.1毫米以内,否则安装后会出现橡胶衬套预压偏斜的问题,长期运行会导致橡胶一侧持续受挤压,使用寿命直接缩短三分之一以上。折弯处的圆角半径也有讲究,不能太小,太小会导致钣金折弯处出现应力集中,设备长期受振动影响容易在折弯处出现疲劳裂纹;也不能太大,太大会占用不必要的安装空间,还会导致安装面的有效接触面积减小。中间的套筒和Z型支架的连接是满焊结构,焊接后要做去应力处理,否则焊接残余应力会在振动环境下逐渐释放,导致支架变形,安装孔位偏移。

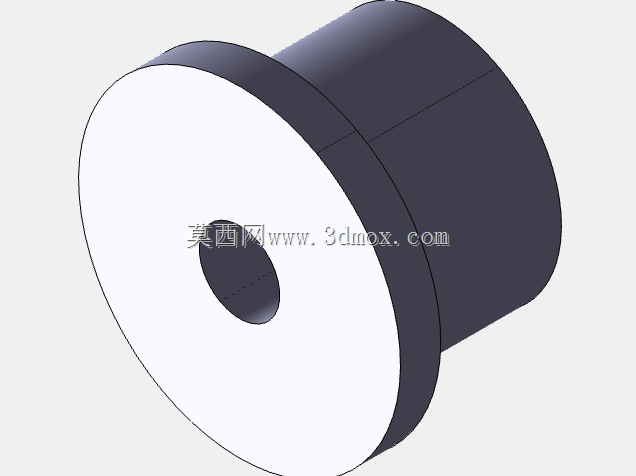

  再讲外形尺寸和安装边界,这类构件的整体高度一般在40到60毫米区间,上下安装面的宽度在25到30毫米,长度根据载荷大小调整,常规轻载场景下长度控制在50毫米以内就足够。安装孔的直径一般预留6毫米或者8毫米的螺栓通过间隙,孔中心到折弯边的距离要大于螺栓头外径加扳手空间,至少要留12毫米以上,否则安装时扳手没法伸进去锁紧螺栓。中间橡胶衬套的外径比套筒内径大0.2到0.3毫米,压装后不会因为振动出现松脱,衬套的长度比套筒长度长1毫米左右,这样安装锁紧时,衬套两端会被轻微压缩,形成轴向的预紧力,避免衬套在套筒内出现轴向窜动。

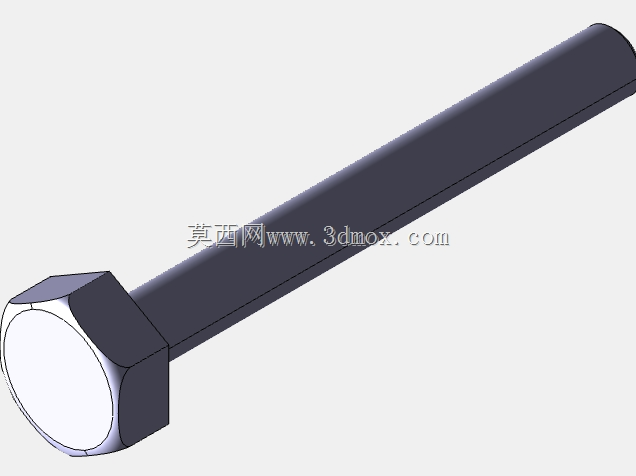

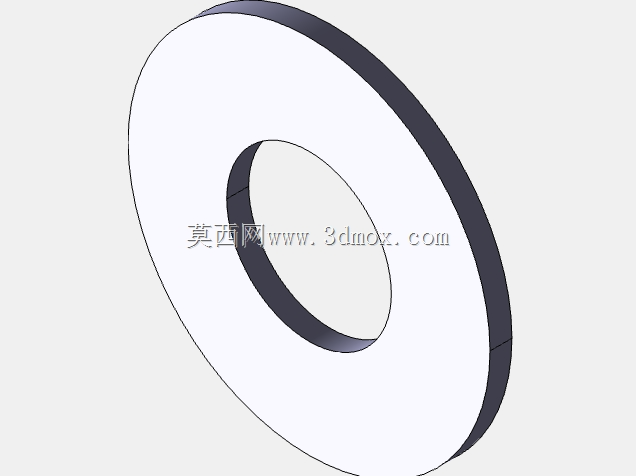

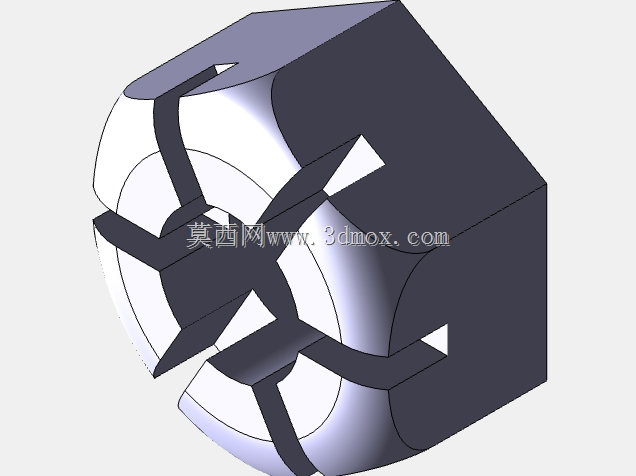

  实际选型的时候要注意,这类减震构件的额定载荷一般在50N到200N之间,适合微小型振源的隔振,不能用在重载设备上,比如大型电机、泵组的减震还是要选专用的重载减震器。另外橡胶材质要根据使用环境选:普通工业环境用天然橡胶就可以,耐油场景要选丁腈橡胶,户外高温环境要选三元乙丙橡胶,不然橡胶很快就会老化开裂,失去减震效果。安装的时候要注意,上下安装面的螺栓不要锁得过紧,否则橡胶衬套被压得太死,就变成刚性连接了,隔振效果会大打折扣,一般锁紧到橡胶衬套出现10%左右的压缩量就刚好。

  很多新手建模的时候容易忽略折弯处的工艺缺口,直接把两个垂直面交线做死,实际钣金加工的时候,折弯处会有工艺圆角,如果不做缺口避让,安装面和被连接件贴合的时候会出现缝隙,导致安装不稳。还有中间套筒和钣金支架的焊接位置,要在建模的时候预留焊脚空间,不要把套筒和钣金面做齐平,否则焊接的时候焊瘤会突出到安装面一侧,影响安装平整度。这个模型里的结构细节处理得很到位,折弯处的圆角、安装孔的避让距离、橡胶衬套的压装余量都符合实际加工要求,直接导出工程图就能下料生产,不需要再做太多调整,对于做小型仪器安装结构的设计师来说,参考价值很高。
