星形发动机活塞连杆组件结构设计

　　在航空动力、轻型竞速载具、小型特种动力装备领域，星形发动机凭借紧凑的径向布局、优异的风冷散热效率、较高的功率重量比，始终占据着不可替代的应用位置，而活塞连杆组件作为其核心的动力传递单元，直接决定了整机的运行可靠性、动力输出平顺性与服役寿命。不同于直列、V型发动机的直线排布气缸结构，星形发动机的气缸围绕中央曲轴箱呈辐射状均匀分布，这就对活塞连杆组件的结构匹配性提出了完全不同的设计要求，每一处结构细节都需要适配径向布局的运动干涉边界、载荷传递路径与热膨胀特性。

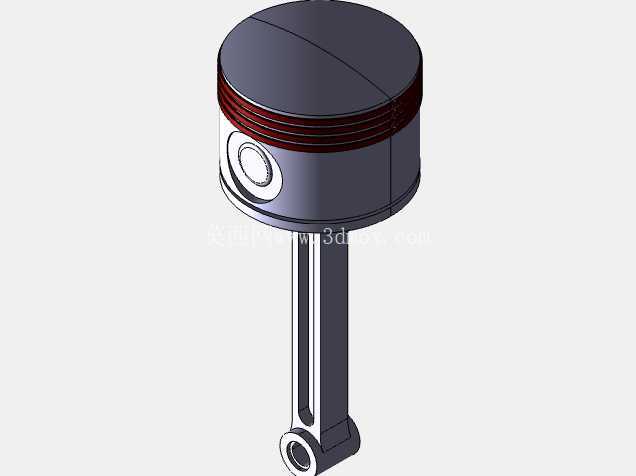

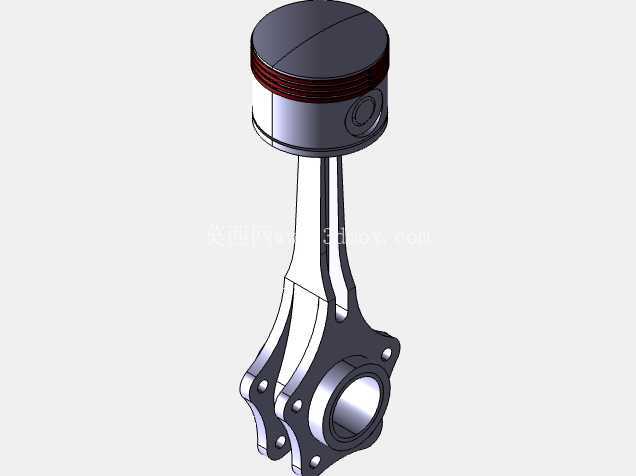

　　从实际功能实现来看，这套组件承担着将燃烧室内燃气爆发产生的直线往复推力，转化为曲轴旋转扭矩的核心作用，活塞头部直接接触高温高压燃气，需要在气缸套内完成高频往复滑动，同时完成进气、压缩、做功、排气四个冲程的密封与动力传递；连杆则连接活塞销与曲轴曲柄销，需要承受交变的冲击载荷、惯性力与弯曲力矩，将活塞的直线运动精准传递给曲轴，同时适配星形发动机主连杆带副连杆的特殊铰接结构的运动轨迹偏差。

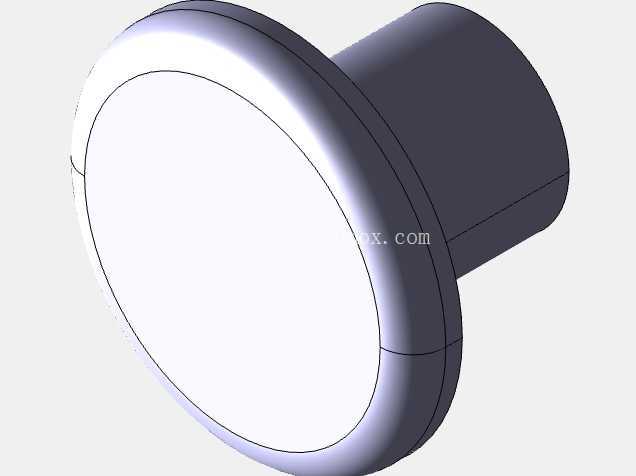

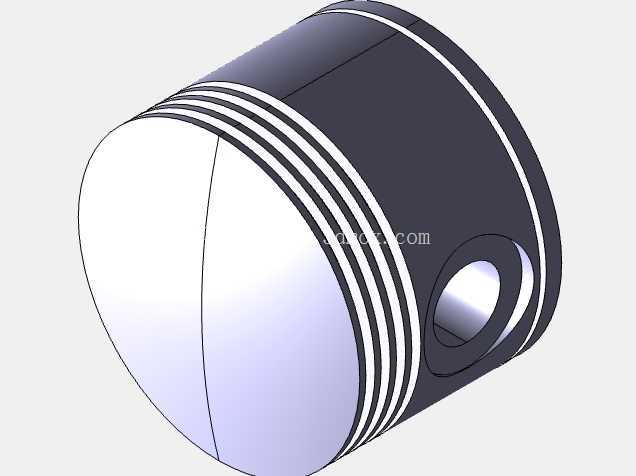

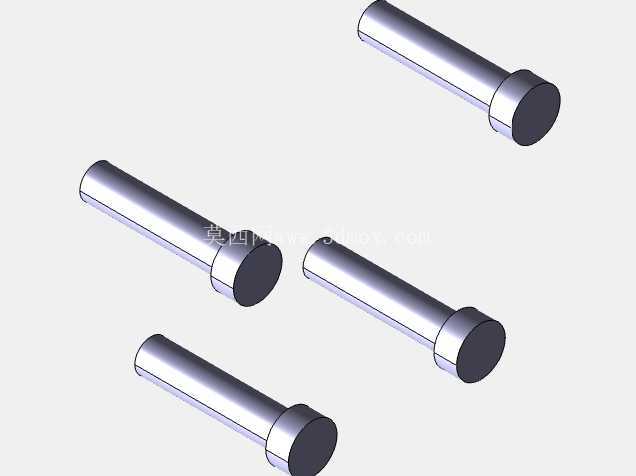

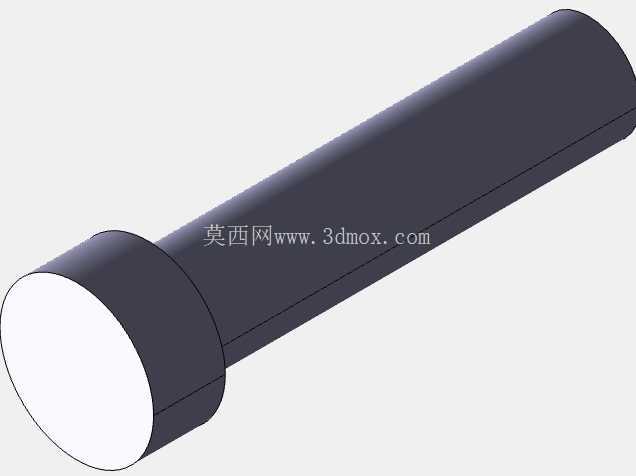

　　设计过程中首先要解决的是活塞的热负荷与结构强度平衡问题，活塞头部采用平顶结构适配星形发动机半球形燃烧室的压缩比要求，头部环槽区域设计多道气环与油环安装位，气环负责密封燃烧室高压燃气，避免窜气导致的功率损失与曲轴箱机油污染，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳。活塞裙部采用椭圆型线设计，充分考虑工作状态下铝合金活塞的热膨胀量差异，避免冷态敲缸、热态拉缸的问题，同时裙部表面预留了固体润滑涂层的加工余量，降低往复运动过程中的摩擦损耗。活塞销孔采用半浮式设计匹配活塞销的安装，销孔内侧加工有卡环槽，限制活塞销的轴向窜动，避免销端刮蹭气缸壁造成缸套损伤。

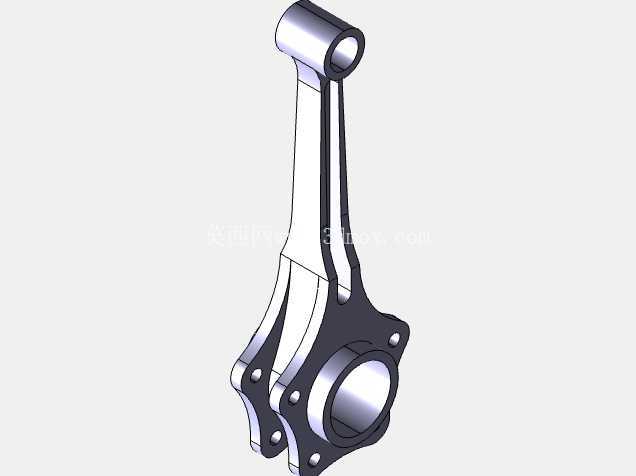

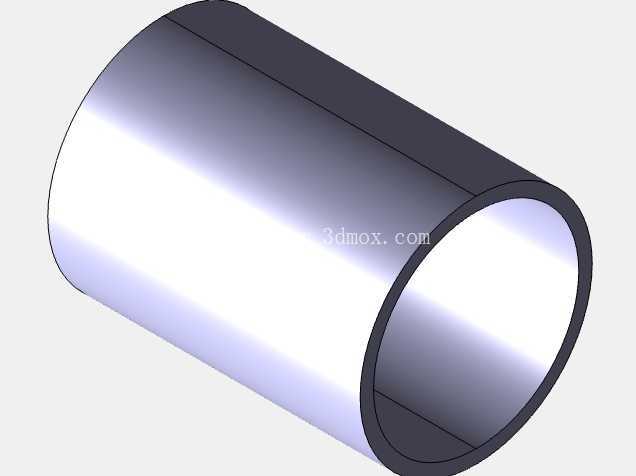

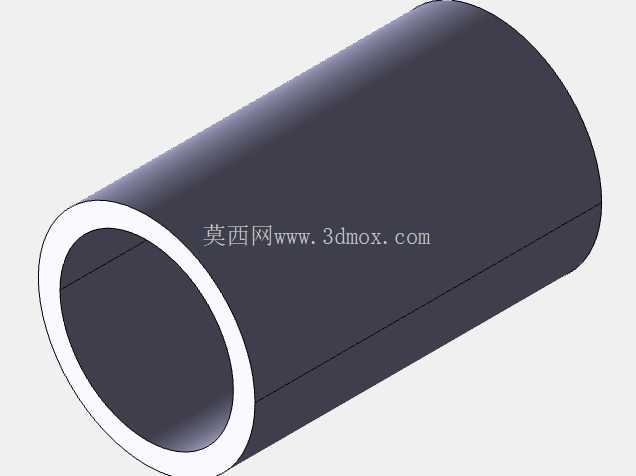

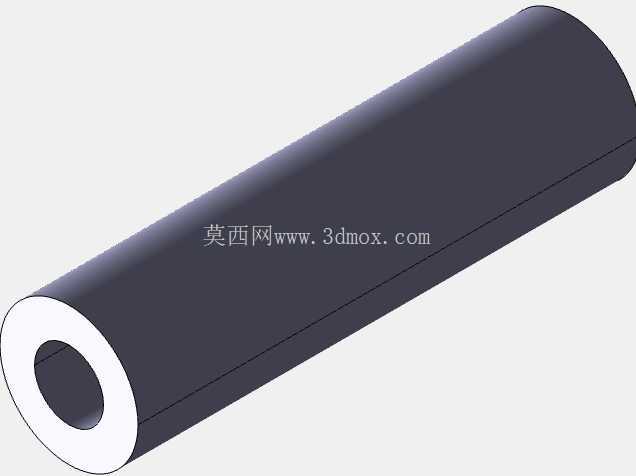

　　连杆部分采用工字型截面结构，在保证足够的抗拉、抗弯强度的前提下尽可能降低往复运动质量，减小高转速下的惯性力载荷，这对于气缸数量较多、转速区间偏高的星形发动机而言尤为重要——过大的往复质量会直接导致曲轴动平衡难度提升，整机振动水平超标，甚至引发曲轴疲劳断裂故障。连杆小头端加工有衬套安装位，采用铜基合金衬套降低活塞销的转动摩擦，衬套上设计有润滑油道通孔，对接连杆身内部的润滑油路，将曲轴箱内的压力润滑油引导至活塞销部位，实现持续的润滑与冷却；连杆大头端采用分体式设计吗，适配星形发动机主连杆与曲柄销的铰接安装，结合面采用高精度定位结构保证装配后的同轴度，避免连杆大头轴瓦偏磨造成的润滑失效。

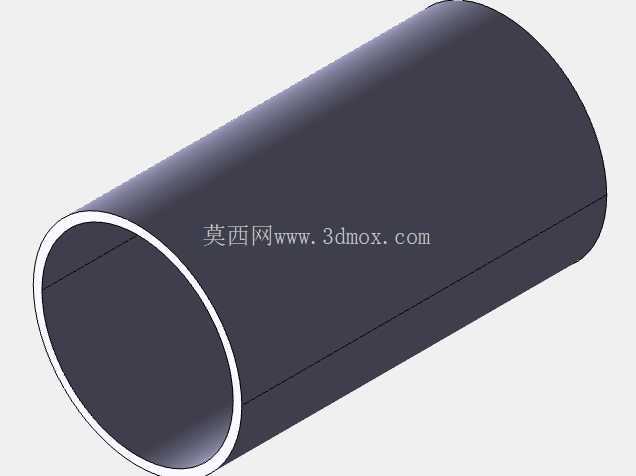

　　在安装边界与尺寸匹配层面，活塞的外径公差需要与对应规格的气缸套内孔保持严格的配合间隙，间隙值需要根据活塞材料的热膨胀系数、发动机工作温度区间、最大爆发压力值反复校核，既不能过大导致密封失效、活塞敲缸，也不能过小导致热态下活塞膨胀卡滞在气缸内。活塞的压缩高度直接决定了发动机的实际压缩比，设计时需要严格控制活塞销孔中心到活塞顶面的尺寸公差，避免压缩比偏差导致的燃烧异常、爆震等问题。连杆的中心距尺寸直接关系到发动机的冲程长度，进而影响整机的排量与输出扭矩特性，大小头孔的平行度、圆柱度公差需要控制在微米级，避免装配后出现活塞偏磨、连杆弯曲疲劳等故障。

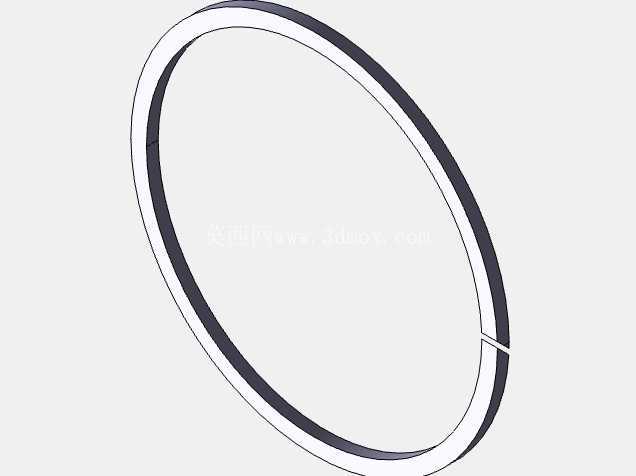

　　针对星形发动机径向布局的特殊运动特性，这套组件在设计时还充分考虑了不同气缸位置连杆的运动轨迹差异，活塞裙部的承压面型线做了针对性优化，适配连杆摆动过程中对活塞裙部的侧向力方向变化，避免单侧过度磨损；活塞环的开口间隙、侧隙设计也匹配风冷发动机较高的工作温度，预留足够的热膨胀余量，防止活塞环卡滞在环槽内导致密封失效。整套组件的重量公差控制在极小的范围内，同一台发动机上装配的所有活塞连杆组件重量差不超过规定值，保证曲轴动平衡精度，降低整机运行时的振动水平，这对于星形发动机这类多缸径向布局的动力装置而言，是保障运行平顺性、延长整机服役寿命的关键设计要点。
