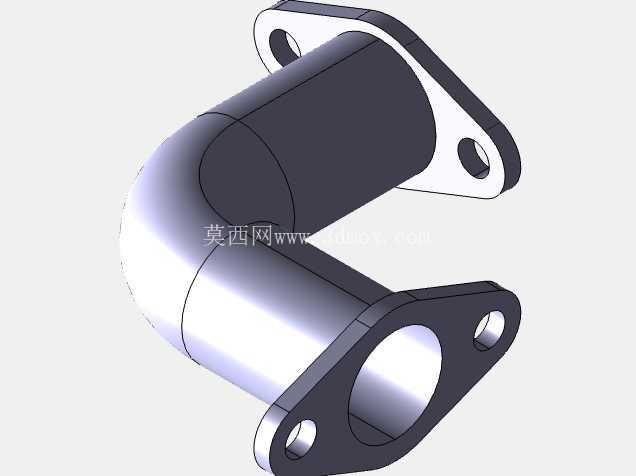

带双法兰安装座90度弯接金属管路结构

　　在流体输送系统、动力设备气路油路布设场景中，这类90度弯接管路是改变介质流向同时完成刚性连接的核心基础零件，很多刚入行的结构设计人员容易忽略弯管安装边界的校核，往往只关注通径参数，最后现场装配时才发现法兰安装孔位和周边结构干涉，或是弯管曲率半径过小导致介质流阻超标，影响整套管路的输送效率。这款弯管采用两端一体式法兰安装结构，和常见的焊接式弯管接头不同，法兰与管身一体成型的设计消除了焊缝处的泄漏风险，在有振动的设备工况下，不会出现焊缝疲劳开裂的问题，适合用在发动机进排气支路、液压系统回油管路、工业设备冷却循环水路这类需要长期稳定密封的位置。

　　从结构设计逻辑来看，两端法兰的安装面保持垂直布局，刚好适配两个呈90度夹角的安装基面，每个法兰上设置两个对称的安装通孔，孔位的中心距经过严格匹配，安装时不需要额外调整管路角度，直接穿入螺栓紧固即可完成装配，相比需要现场配弯的金属管路，能大幅缩短设备组装的管线布设周期。管身的弯曲段采用等曲率圆弧过渡，没有突兀的折角，一方面能降低介质流经转弯处的局部阻力，减少压力损失，另一方面也能避免直角弯折处的应力集中，提升管路整体的结构强度，在承受管路内部压力冲击时，弯曲段不会出现应力超限导致的变形或破裂。

　　安装边界方面，两个法兰的端面分别作为两个方向的安装定位基准，法兰厚度经过核算，在螺栓锁紧时不会出现压溃变形，密封面的平面度满足常规密封要求，搭配对应规格的密封垫片就能实现可靠密封，不需要额外加工密封槽，降低了配套零件的加工成本。管身的通径尺寸和两端法兰的接口尺寸完全匹配，没有通径突变的情况，能避免介质在管路内部形成紊流，减少输送过程中的噪音和振动传递。在实际选型应用时，需要注意核对弯管的轴向安装尺寸，也就是两个法兰安装面到弯曲中心的距离，确保安装后弯管的外轮廓不会和周边的线束、其他管路或是设备壳体产生干涉，尤其是在空间紧凑的设备舱内部，这类弯管的外轮廓尺寸直接决定了管线布设的空间利用率。

　　另外，法兰上的安装孔采用通孔设计，适配常用的六角螺栓安装，螺栓从法兰一侧穿入后在另一侧锁紧，操作空间充足，不需要特殊的安装工具，日常维护拆卸也很方便。和软管连接方案相比，这种刚性金属弯管的位置固定性更好，不会因为介质压力波动出现管路移位的问题，长期使用也不会出现老化失效的情况，适合在固定布设的管路系统中使用，尤其是在对管路走向精度有要求的设备中，能保证每台设备的管路安装位置一致，提升批量装配的一致性。设计这类弯管结构时，还要注意弯曲段的最小壁厚控制，因为弯制成型过程中弯曲段外侧会出现壁厚减薄的情况，需要提前核算成型后的最小壁厚是否满足耐压要求，避免在压力测试时出现爆裂问题，同时管身内壁的光滑度也会影响介质输送效果，内壁越光滑，介质流动的阻力越小，也不容易在管壁残留杂质，适合用在对清洁度有要求的流体输送场景。
