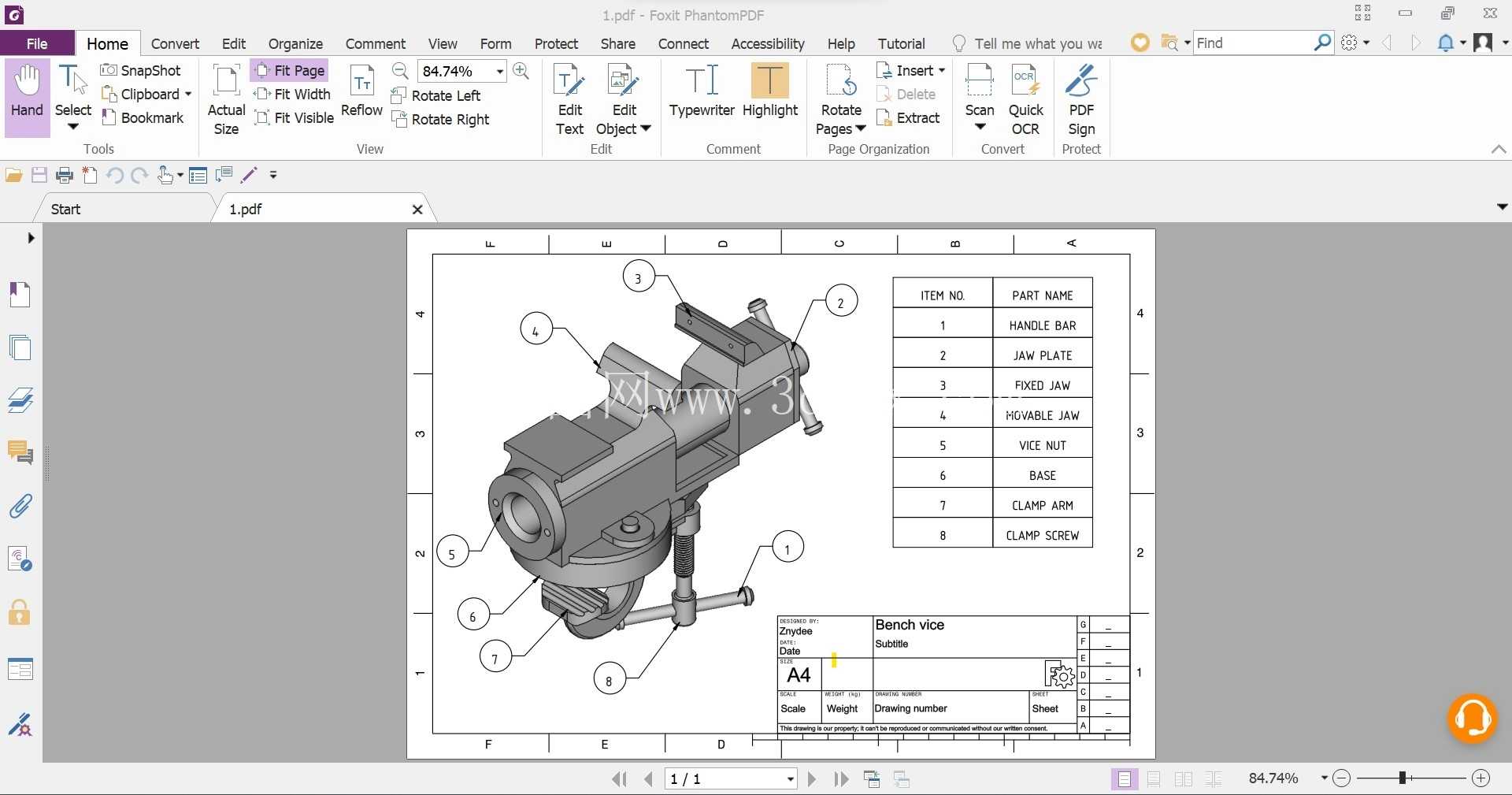

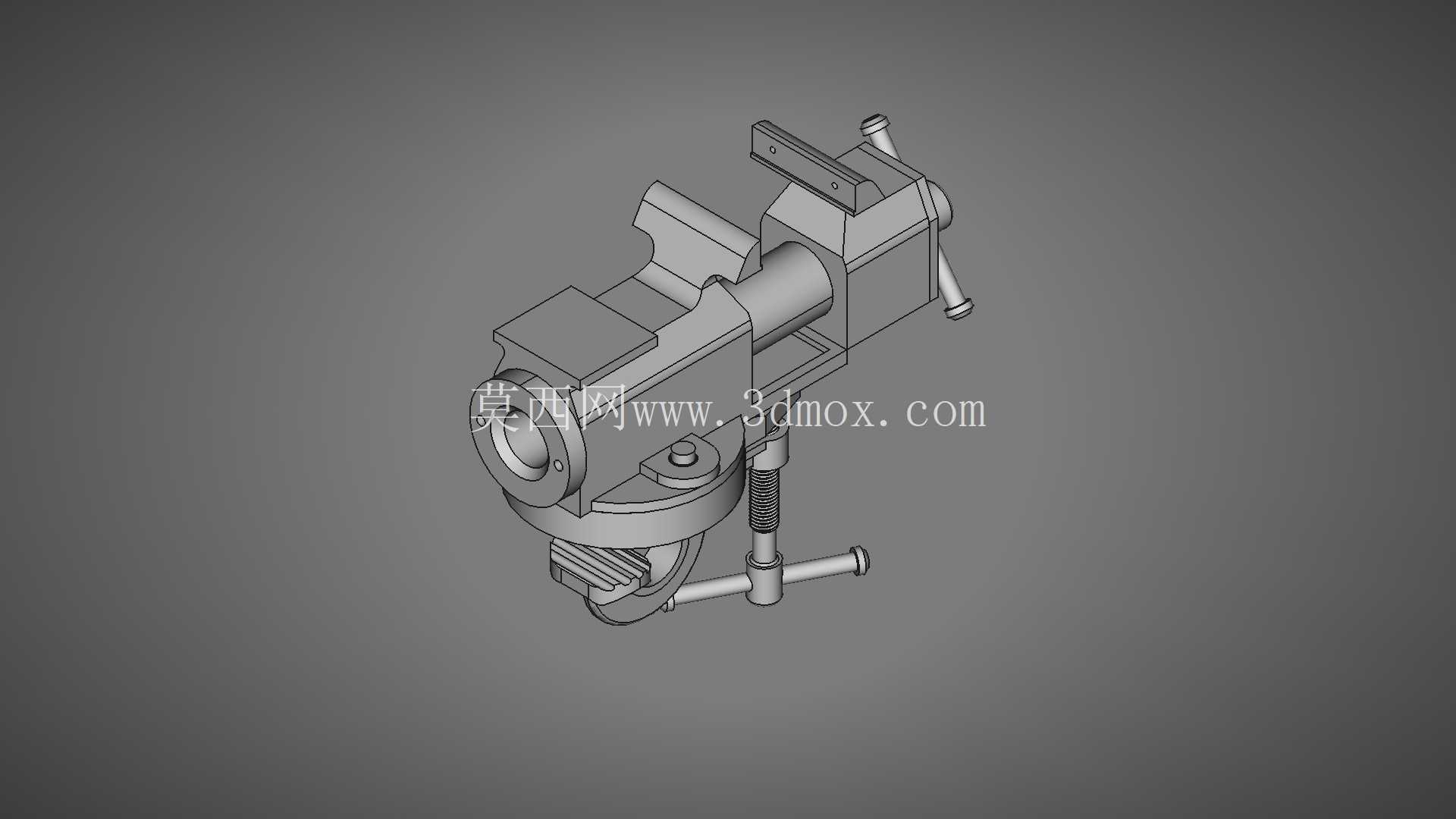

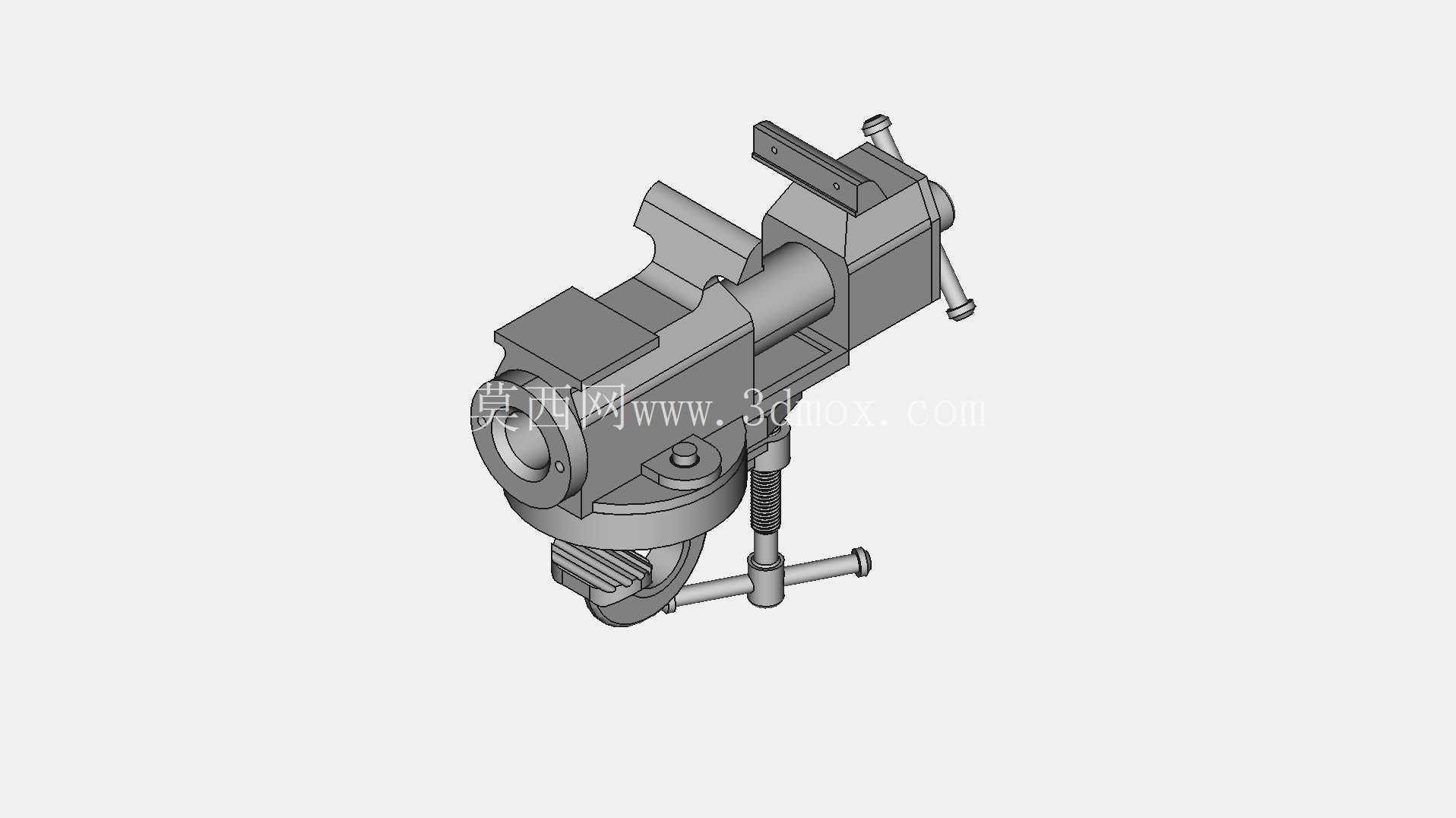

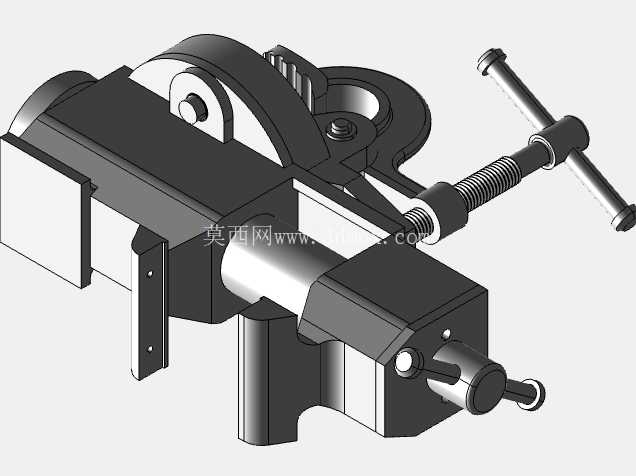

可夹持式台虎钳结构三维设计

　　在机械加工、钳工装配、维修作业场景中，台虎钳是工位上不可或缺的基础夹持工装，这款台虎钳的结构设计完全围绕实际工位的使用需求展开，没有冗余的装饰性结构，所有几何特征都服务于夹持稳定性与操作便利性。从实际使用场景来看，这类台虎钳多安装在钳工工作台的边缘位置，依靠底座的夹紧结构固定在台面上，不需要额外打孔破坏工作台结构，适配多数厚度的常规钢制、木制钳工台，安装时只需要转动底座下方的锁紧螺杆，就能将钳体牢牢固定在台沿，拆装移位都十分便捷，适合流动维修工位、小型加工坊这类需要频繁调整工装位置的场景。

　　从功能特性上看，这款台虎钳采用丝杠传动的夹紧结构，转动摇臂就能带动活动钳身沿固定导轨做直线往复运动，实现钳口的开合调整，钳口部位设计有可更换的齿面钳口板，夹持工件时齿面可以嵌入工件表面，避免加持过程中工件打滑，当钳口板磨损后只需要拧下固定螺丝就能快速更换，不需要整体更换钳身，降低长期使用的维护成本。钳身主体采用一体化的铸铁结构构型，整体刚性充足，夹持重型工件时不会出现钳身变形、开口偏移的问题，活动钳身与固定钳身的配合面采用燕尾导轨结构，配合间隙可以通过侧边的调节螺丝调整，长期使用出现磨损后可以通过调整间隙消除晃动，保证夹持精度。

　　设计思路上，这款台虎钳完全遵循实际钳工操作的使用习惯，摇臂的长度经过合理匹配，操作人员单手就能施加足够的夹紧力，不需要借助加力杆就能满足常规金属件、非金属件的夹持需求，同时避免摇臂过长导致操作时磕碰周边工具的问题。钳身的回转结构可以让钳体在水平方向360度旋转，调整到合适的加工角度后拧紧锁紧手柄就能固定角度，方便操作人员从最合适的方位对工件进行锉削、锯切、装配、打磨等作业，不需要反复挪动工件或者调整自身站位，能有效降低长时间作业的疲劳感。

　　从安装边界与尺寸适配来看，这款台虎钳的钳口开口范围覆盖了常规小型零件加工的绝大多数尺寸需求，既可以夹持薄片状的小型钣金件、电子元器件基座，也能加持块状的金属毛坯、小型轴类零件，钳身的整体高度控制在合理范围，安装在常规高度的钳工台上时，钳口中心高度刚好匹配操作人员站立作业时的手肘高度，操作时手臂可以自然放置，不需要过度抬臂或者弯腰。底座的夹紧螺杆行程足够适配不同厚度的工作台台面，从薄型的密度板工作台到加厚的钢制焊接工作台都能可靠固定，钳身的整体重量控制合理，单人就能完成搬运与安装，不需要额外的吊装辅助。

　　在细节结构设计上，丝杠部位预留了润滑注油位置，长期使用时可以定期加注润滑脂，降低丝杠与螺母的磨损，延长传动结构的使用寿命，活动钳身的导轨面设计有防尘结构，能避免加工产生的金属切屑、打磨粉尘进入配合面，减少导轨的异常磨损。钳口的开合行程限位结构可以避免活动钳身脱出导轨，操作时即使将钳口开到最大位置也不会出现钳身脱落的问题，提升使用过程中的安全性。整体结构没有复杂的异形曲面，所有零部件都采用常规机械加工工艺就能生产，不需要特殊的定制刀具或者加工设备，加工成本可控，适合批量生产制造，同时零部件的通用化程度高，易损件都可以和市面常规台虎钳配件互换，后期维修更换配件十分方便。
