便携式手动钢筋弯曲夹持工装结构设计

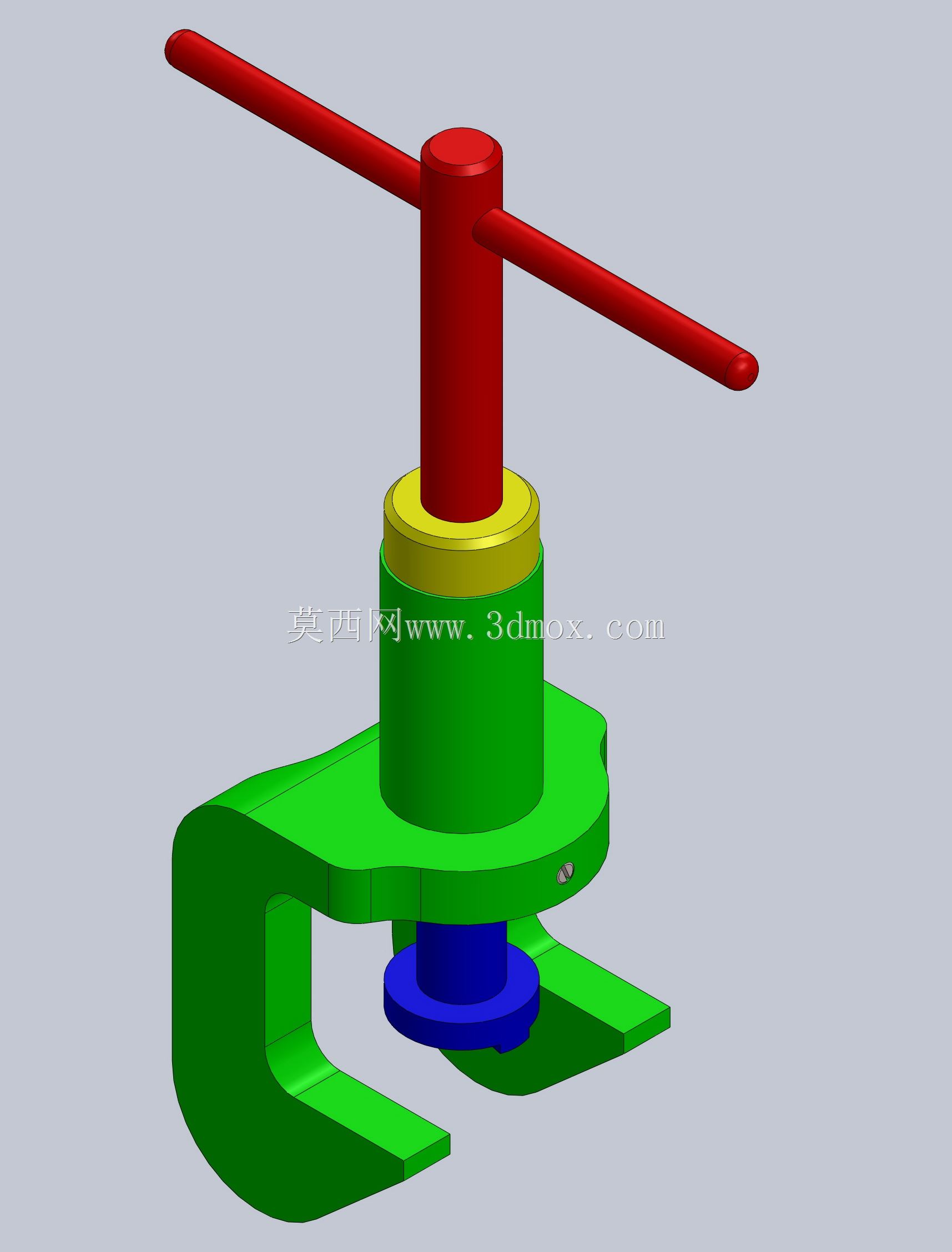

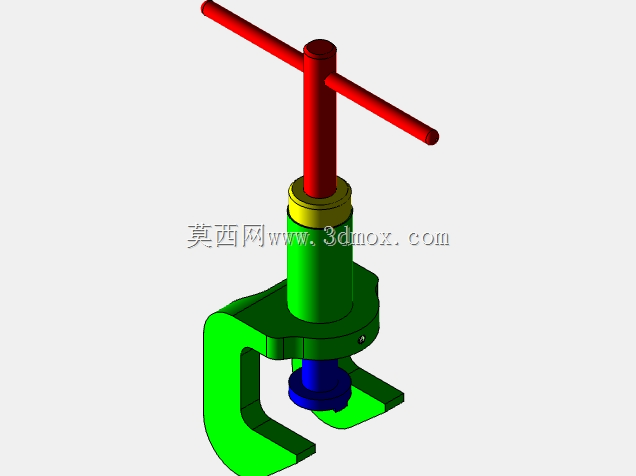

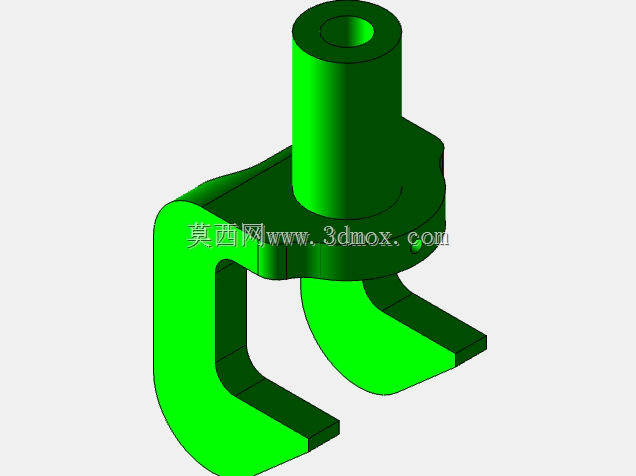

　　在建筑现场零散钢筋加工、预制构件厂小批量钢筋弯折作业、水电安装现场的钢筋调直弯折场景里，大型全自动钢筋弯曲设备往往受限于场地空间、电源接入条件无法快速部署，这类手动式钢筋弯曲虎钳刚好填补了小型作业场景的工装缺口。不同于台虎钳仅具备夹持固定功能，这款工装将夹持定位与弯曲施力结构整合为一体，无需额外搭配弯管器或弯折扳手，单人即可完成小直径光圆钢筋、带肋钢筋的定角度弯折作业。从结构设计逻辑来看，整体采用C型钳身作为承载基体，钳身底部的两个平行支撑爪直接贴合工作台面或预埋钢板的平面，作业时可通过底部预留的螺栓孔快速固定在临时操作台上，也可直接卡接在型钢翼缘上完成快速装夹，无需复杂的安装调试流程。

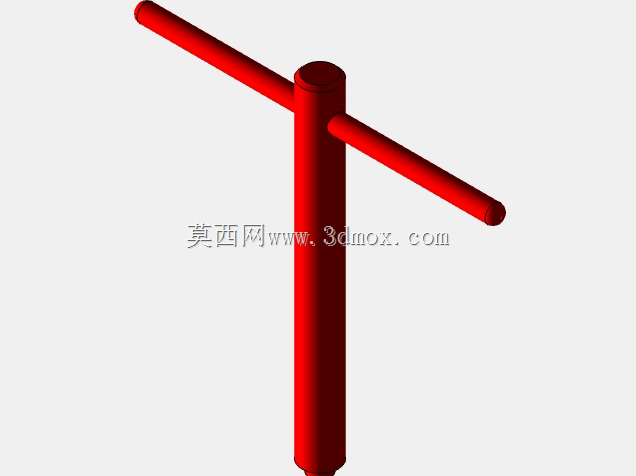

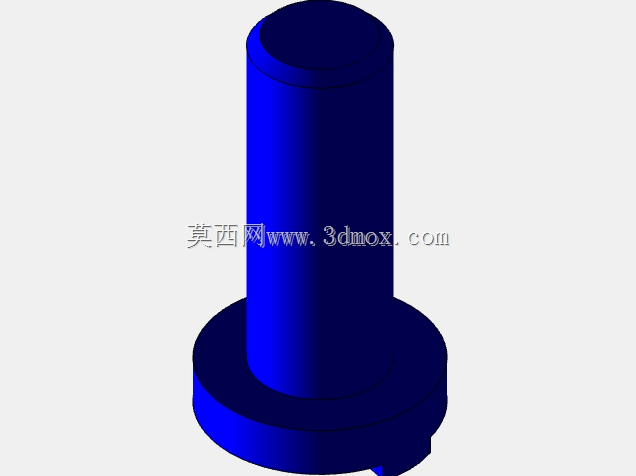

　　钳身中部的升降螺杆组件采用梯形螺纹传动，相比普通三角螺纹具备更强的轴向承载能力，手动旋转顶部的T型施力杆时，螺杆带动底部的压头下行，先将待加工钢筋压紧在钳身的支撑槽位内，继续施加扭矩时，压头侧边的弯折凸台会推动钢筋沿支撑爪的圆弧倒角发生塑性变形，整个过程无需反复调整钢筋位置，一次装夹即可完成0到90度范围内的任意角度弯折。T型施力杆的长度经过扭矩匹配设计，操作人员无需借助加力套管，仅靠双手施加的力即可满足直径12mm以下钢筋的弯折力矩需求，避免施力杆过长导致的工装倾覆风险，同时杆身与螺杆顶部采用通孔穿接结构，可根据作业空间灵活调整施力杆的伸出方向，在狭窄的管沟、剪力墙侧方作业时也能找到合适的施力角度。

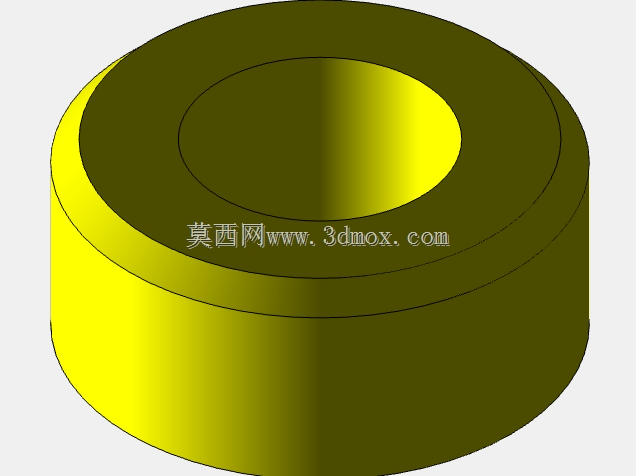

　　压头与螺杆的连接部位采用推力轴承减摩结构，长期使用后不会出现压头随螺杆同步转动刮伤钢筋表面的问题，压头下端的压紧面做了网纹滚花处理，压紧钢筋时可增大摩擦力，避免弯折过程中钢筋发生滑移导致角度偏差。钳身的C型开口尺寸经过多场景适配，开口深度可容纳两根并排的10mm钢筋同时弯折，开口高度满足弯折后钢筋端头的回弹空间，不会出现钢筋弯折后卡在钳身内无法取出的问题。整个工装的所有外露棱边都做了R3以上的圆角钝化处理，避免作业过程中划伤操作人员，表面采用喷塑防锈处理，可适应施工现场潮湿、多粉尘的作业环境，日常维护仅需定期在梯形螺纹部位涂抹润滑脂即可，无需复杂的保养流程。

　　从安装边界来看，工装整体高度不超过400mm，钳身最大宽度180mm，固定时所需的操作台安装平面尺寸不小于200mm*200mm，即使在移动式脚手架的操作平台上也能稳定安装，不会占用过多作业空间。不同于电动弯曲设备存在的电源拖拽、漏电风险，这款纯机械结构的工装无任何电气部件，可在易燃易爆的储罐施工区、无供电的野外管线作业现场直接使用，作业时无噪音、无粉尘污染，适合对环保要求较高的室内装修钢筋加工作业。在结构强度设计上，钳身采用整体铸钢材质，经过去应力退火处理，反复弯折钢筋时不会出现钳身张口变形、螺杆弯曲的问题，压头部位采用合金钢淬火处理，长期接触钢筋表面也不会出现压痕凹陷，使用寿命可满足十万次以上的弯折作业需求。作业时操作人员可根据钢筋的直径调整压头的下行行程，弯折小直径钢筋时无需将压头完全锁死，即可快速完成连续弯折作业，相比传统采用扳手配合台虎钳的弯折方式，作业效率可提升三倍以上，同时弯折后的钢筋圆弧半径一致性更好，不会出现传统手工弯折导致的钢筋死弯、裂纹问题，满足钢筋混凝土施工的验收规范要求。
