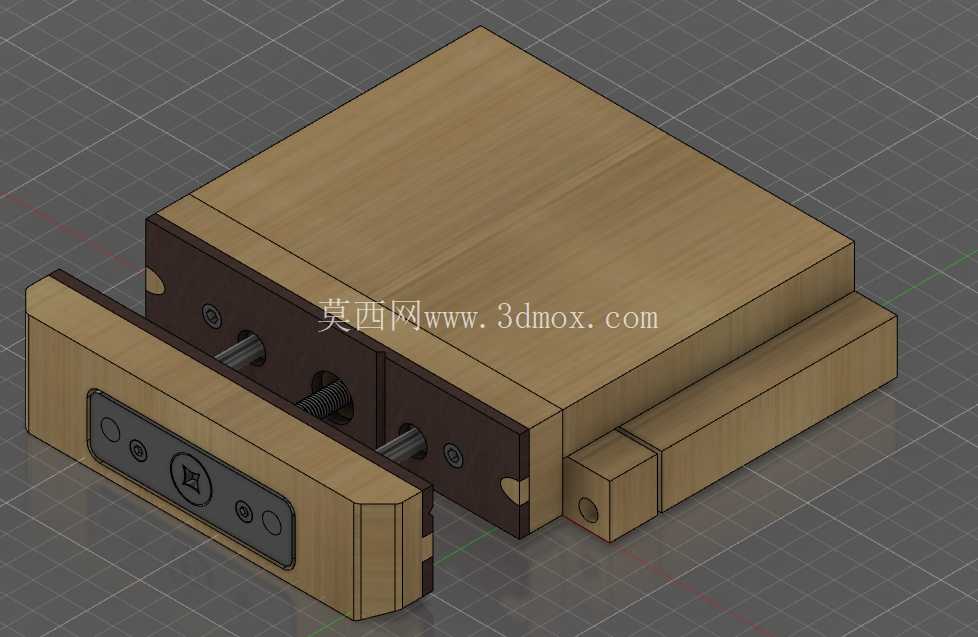

精密木工台虎钳夹持工装结构设计

　　钳口部分采用可拆卸式设计，基础钳口为硬质金属材质，表面加工有细密的防滑齿纹，针对木质工件、软质金属工件装夹需求，可以更换配套的木质或软质钳口垫，避免硬齿压伤工件表面，这一设计在实际作业中能够大幅拓展夹具的适用范围，不需要额外准备多套不同规格的夹持工具。传动部分采用梯形丝杠传动结构，丝杠与活动钳身的连接采用浮动式连接结构，夹持过程中丝杠不会随钳身滑动产生径向窜动，传动手感顺滑，夹持力输出均匀，不会出现单点受力过大导致的工件变形问题。丝杠端部设计有方形驱动头，既可以使用配套的摇柄手动驱动，也可以配合电动扳手实现快速开合，在频繁更换工件的作业场景下能够有效减少辅助操作时间。这款台虎钳的结构设计完全围绕小型工件精密装夹的实际需求展开，区别于常规工业级重型台虎钳，它的整体结构更偏向轻量精密作业场景，在木工小件加工、精密零件修配、手工模型制作等场景下，能够提供稳定的夹持力同时避免夹伤工件表面。从结构布局来看，整体采用分体式模块化设计，固定钳身与活动钳身的配合面采用燕尾导轨结构，导轨配合间隙可以通过侧部的紧固螺钉进行微调，保证活动钳身滑动顺畅的同时不会出现上下翘动的间隙，夹持工件时不会出现偏摆错位的问题。

　　从安装边界来看，这款台虎钳的底座采用一体化平直安装面，底部预留了标准的螺栓安装孔位，可以直接固定在木工工作台、精密操作台的台面上，也可以配套快速锁紧底座实现工位间的快速转移，整体安装占用的台面空间较小，不会过多挤占作业区域的操作空间。外形尺寸方面，整体结构紧凑，闭合状态下整体轮廓规整，最大开口行程能够满足常规小型工件的装夹需求，钳身的高度设计符合人体工程学操作高度，装夹工件后作业面的高度刚好适配手工操作的舒适区间，长时间作业不会产生过度的肢体疲劳。

　　在实际应用中，这类台虎钳除了常规的工件夹持功能外，钳身侧面还预留了辅助安装孔位，可以加装挡块、定位靠山等辅具，在进行批量小件加工时能够实现快速定位装夹，不需要每次都进行尺寸找正，大幅提升小批量加工作业的效率。钳身主体的材质搭配也经过针对性设计，受力的导轨、丝杠、钳口部分采用高强度金属材质保证结构刚性，非受力的护板、装饰部分可以采用工程塑料或硬质木材制作，在保证整体结构强度的前提下控制整体重量，方便搬运和工位调整。设计过程中充分考虑了日常维护的便利性，丝杠、导轨等滑动配合部位都预留了润滑注油孔，日常使用时只需要定期注入少量润滑脂就可以保证传动结构长期顺畅工作，不需要进行复杂的拆解维护。

　　钳身的所有边角都做了倒圆角处理，日常操作过程中不会出现尖锐边角划伤操作人员的问题，符合作业场景的安全设计要求。针对不同的作业需求，这款台虎钳的夹持力可以通过丝杠的进给量进行灵活调整，夹持软质工件时可以控制进给量提供轻柔但稳定的夹持力，夹持需要大切削力的工件时可以进一步锁紧丝杠提供足够的夹持刚性，避免加工过程中工件出现移位。整体结构没有多余的复杂设计，所有结构特征都服务于实际装夹作业的功能需求，没有冗余的装饰性结构，在三维建模过程中所有配合面的公差都经过合理设定，活动部件的运动间隙控制在合理范围内，既不会出现运动卡滞，也不会因为间隙过大导致装夹精度下降。
