可调式V型定位夹持工装结构

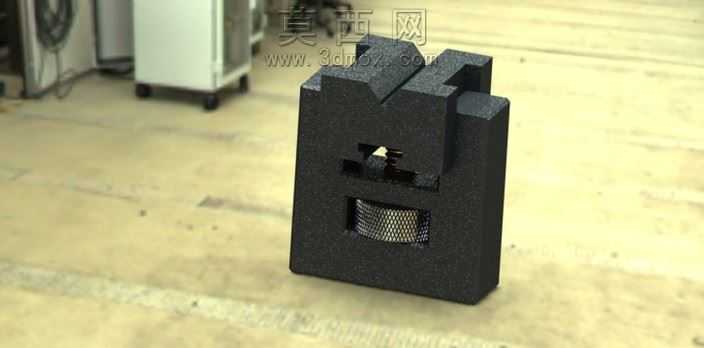

本作品为可调式V型定位夹持工装，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工工装的设计规范，对各部件的装配关系、配合公差进行了精细化定义。模型主体为一体式块状基座，基座顶部开设V型定位槽，用于轴类、杆类零件的径向定位，V型槽角度采用通用90度设计，可适配不同直径的圆柱形工件装夹需求。基座中部设置弹性调节锁紧结构，内置弹簧复位组件与锁紧顶持部件，通过弹簧的预紧力实现夹持力的自适应调节，可在工件装夹时自动适配工件外径尺寸，同时保证装夹过程中不会对工件表面造成压伤。下部设置网状防滑顶持块，该部件采用滚花网状纹理设计，建模时通过阵列特征完成网格纹理的精细化构建，可在工件装夹到位后提供足够的摩擦力，防止工件在加工过程中出现轴向窜动。渲染阶段采用哑光磨砂金属材质模拟工装的实际加工质感，对基座表面做喷砂氧化的材质效果处理，弹簧部件采用金属镀锌材质，防滑顶持块采用硬质合金材质，通过不同材质的粗糙度、金属度参数调整，还原工装在实际车间环境下的视觉效果。结构设计上充分考虑工装的实用性，整体无多余冗余结构，各活动部件的运动行程经过仿真验证，弹簧的压缩量、锁紧部件的移动范围均经过参数化计算，保证调节过程顺畅无卡滞，同时整体结构紧凑，可直接安装于机床工作台面作为定位工装使用，也可集成到自动化生产线的工件定位工位中，适配多种加工场景的装夹定位需求。建模过程中对所有棱角做了工艺倒角处理，符合实际机械加工的工艺要求，避免应力集中问题，同时各部件的连接结构均采用标准紧固件连接，方便后期的维护与部件更换。
