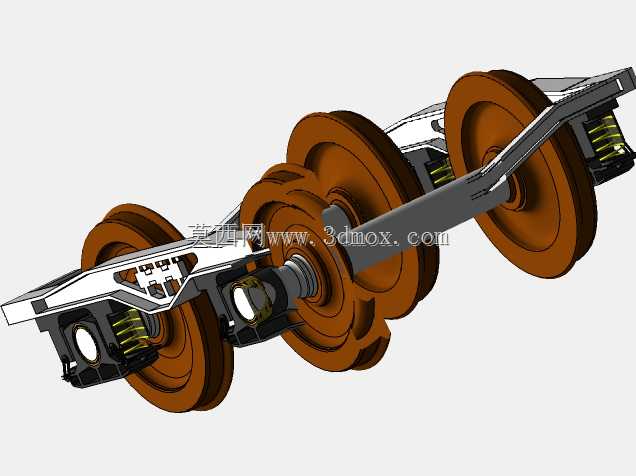

铁路货运Y25型转向架轴套结构设计

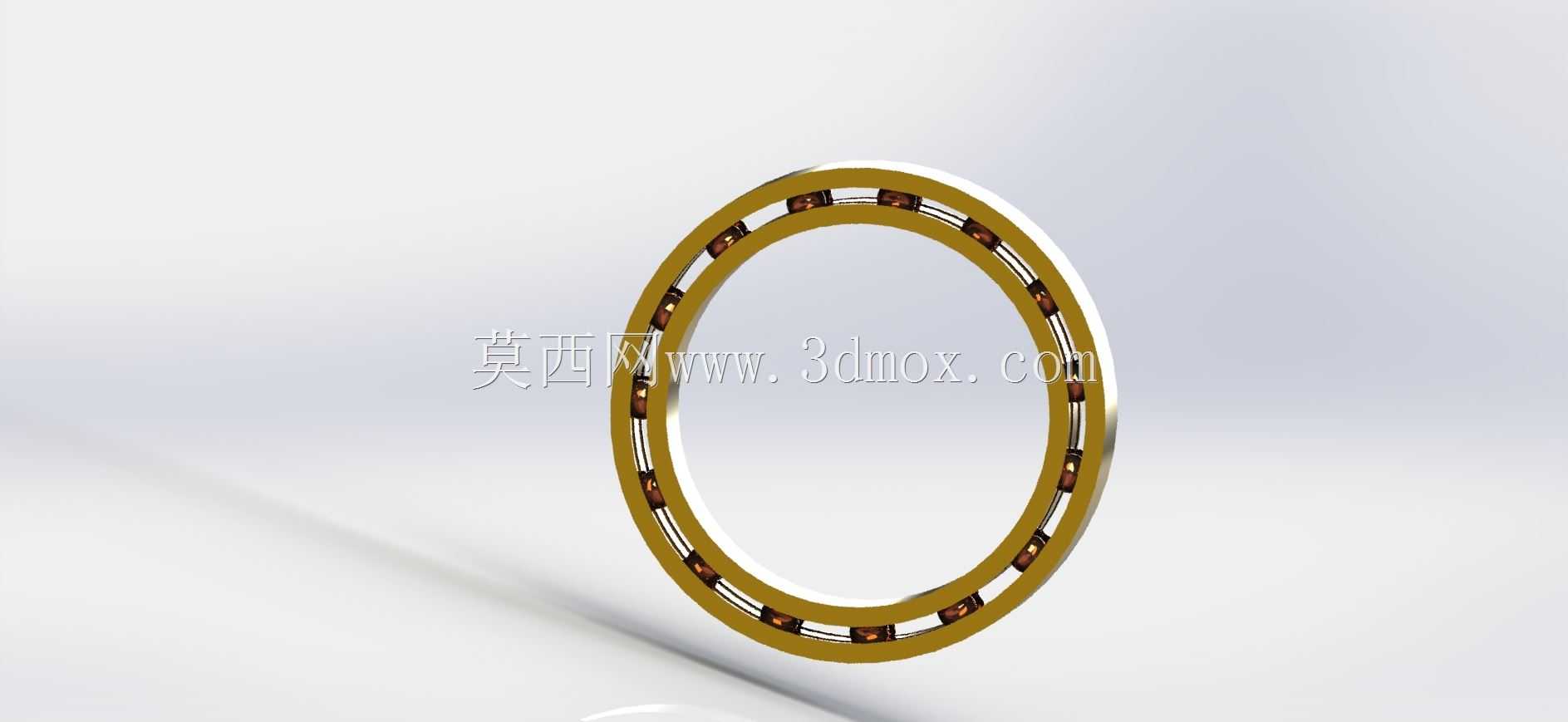

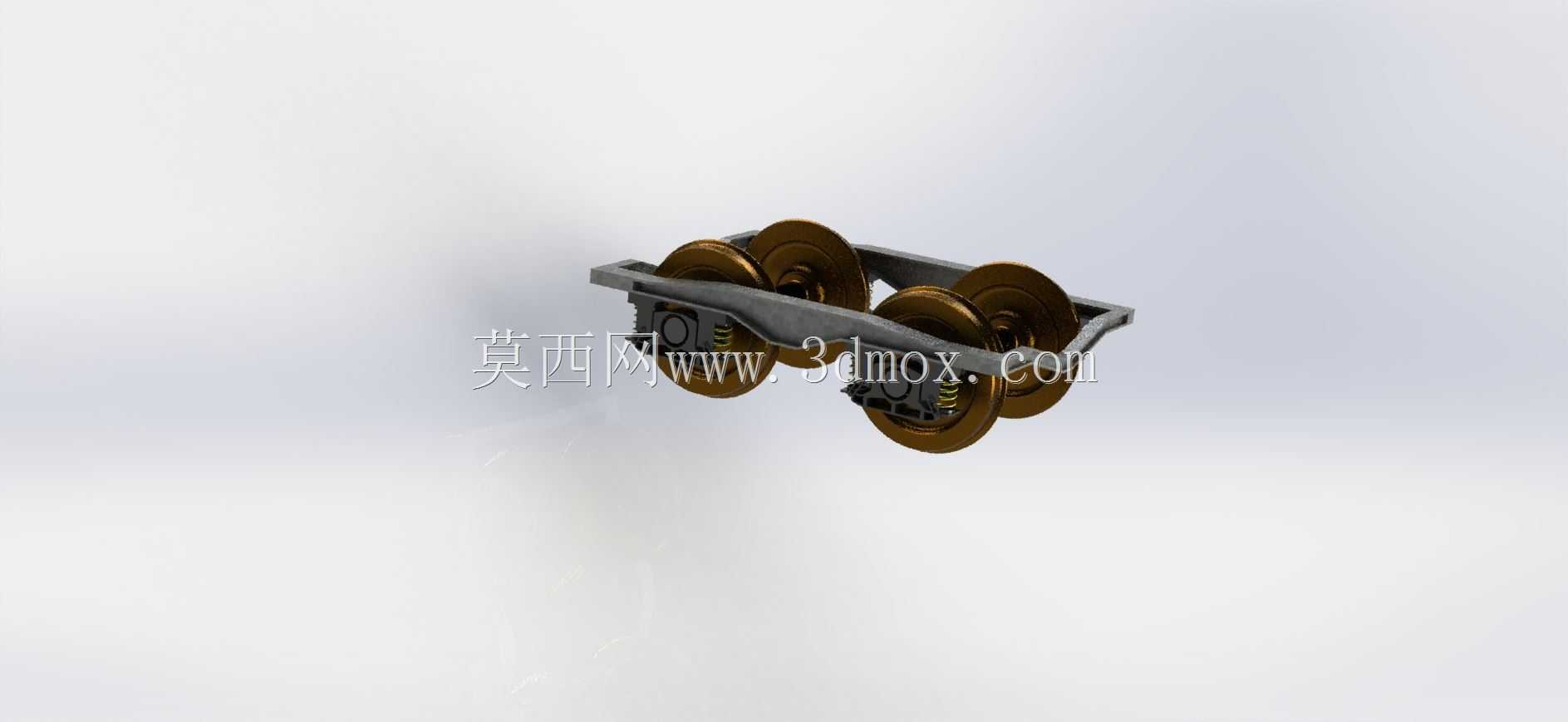

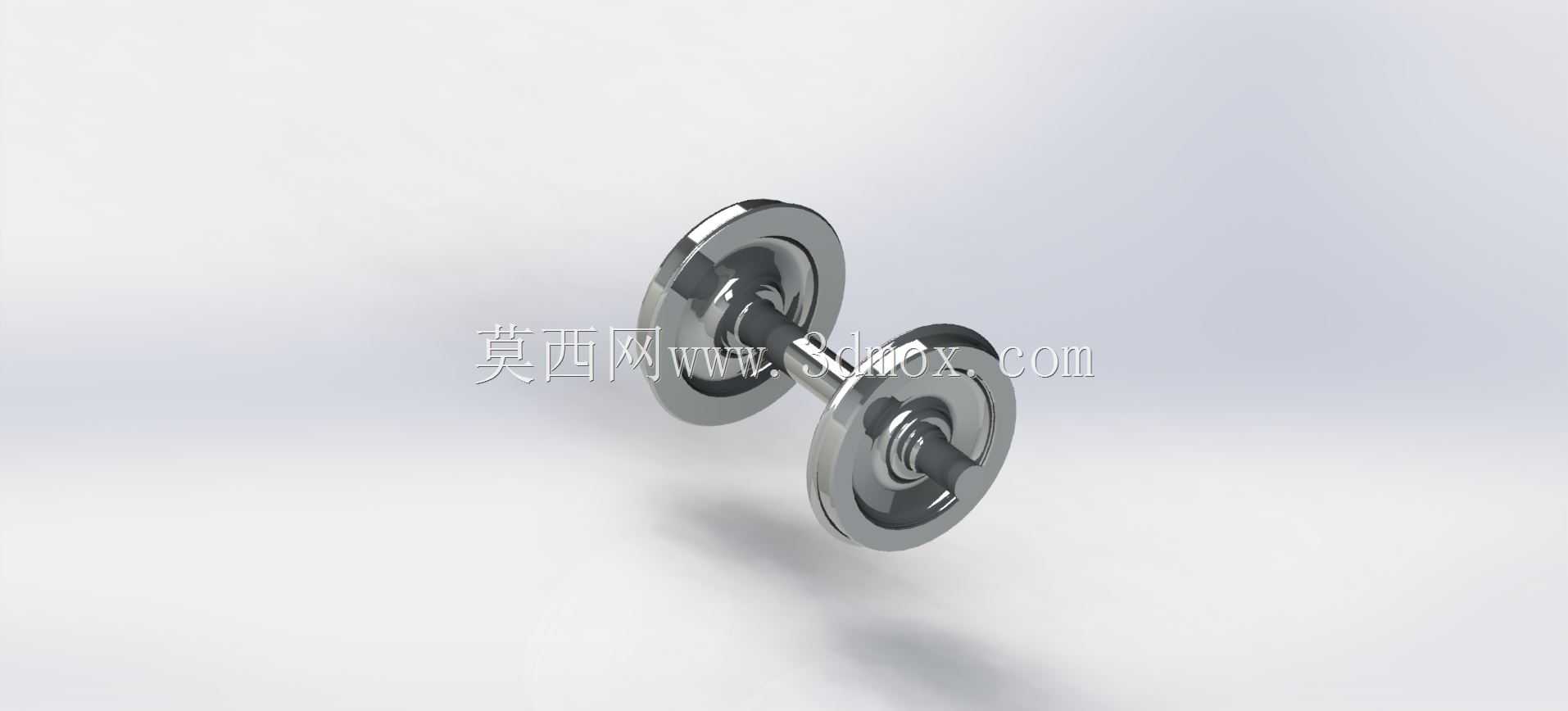

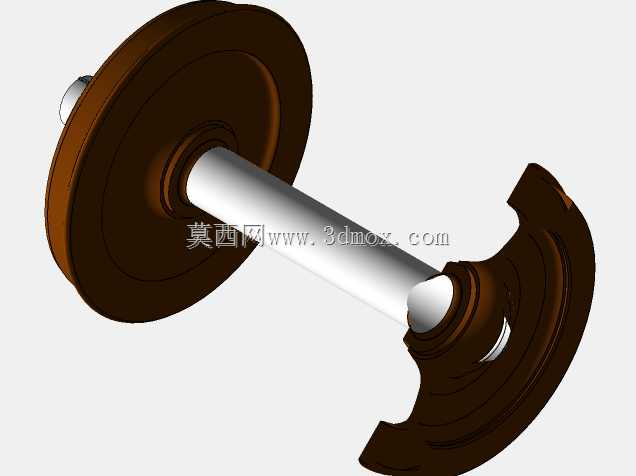

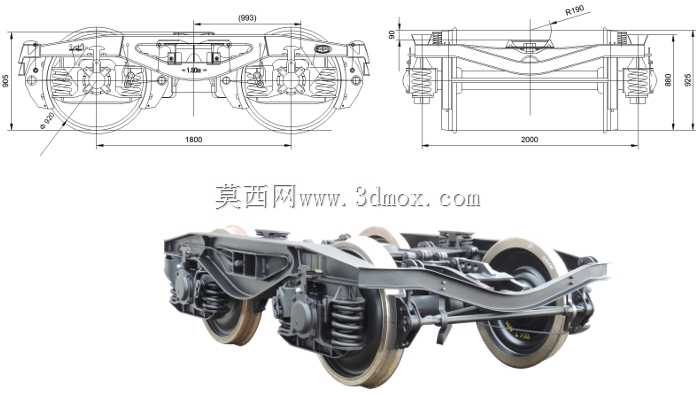

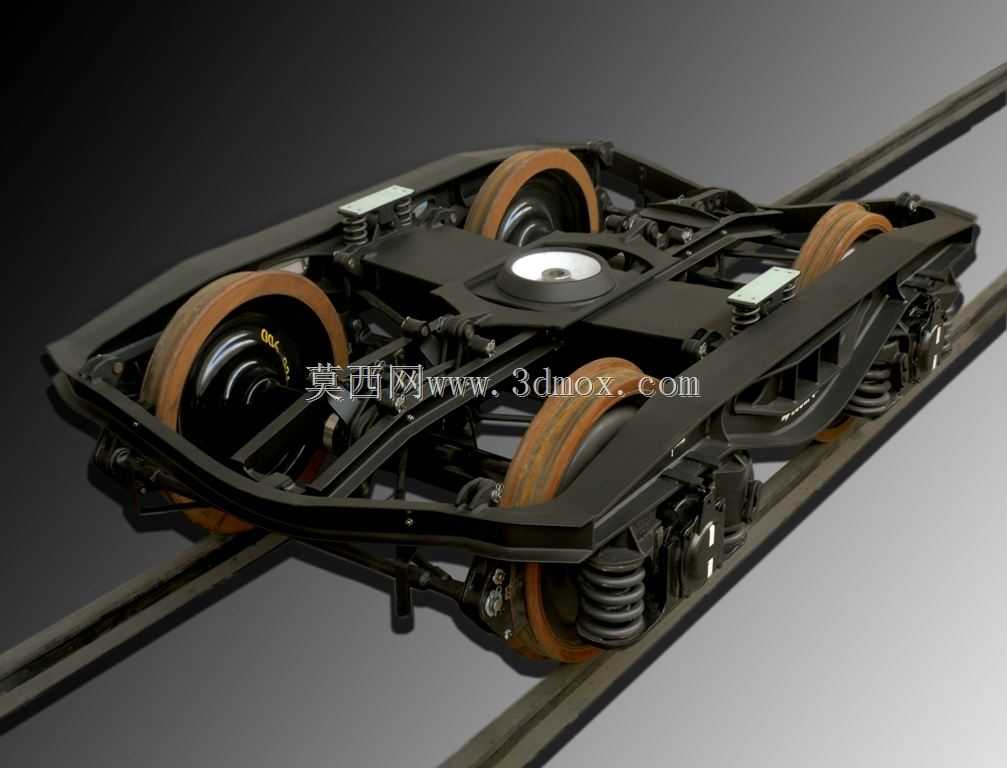

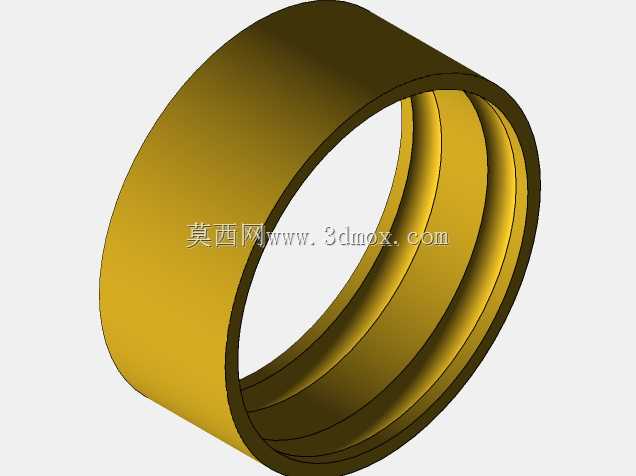

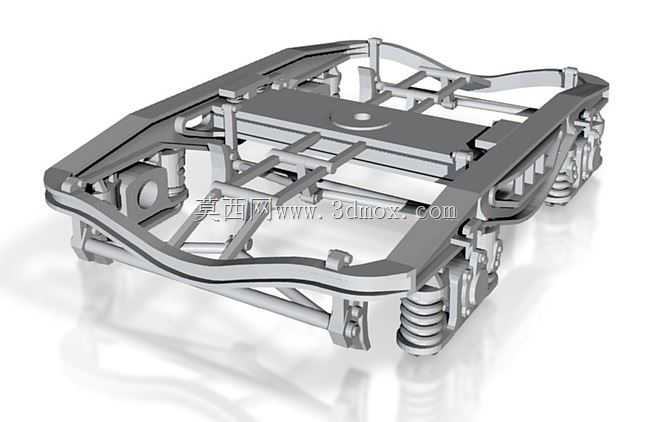

　　在欧洲干线铁路货运体系的长期运营实践中，Y25系列转向架是经过数十年线路验证的标准化走行部构型，其配套的轴套类零件承担着轮对轴颈与构架侧架定位衔接的核心作用，直接决定货运车辆运行过程中的载荷传递稳定性与磨耗控制水平。这类轴套零件的设计首先要匹配重载货运的载荷工况，在满载工况下，单套轴套需要传递来自轮对的垂向静载荷、过曲线时的横向冲击载荷，以及制动过程中产生的纵向制动力，因此结构设计上采用了变壁厚的环形构型，内壁设置多道阶梯式定位止口，分别对应轴颈的配合面、密封件安装位以及润滑脂储留槽，避免运行过程中出现配合面相对窜动、密封失效导致的磨耗加剧问题。

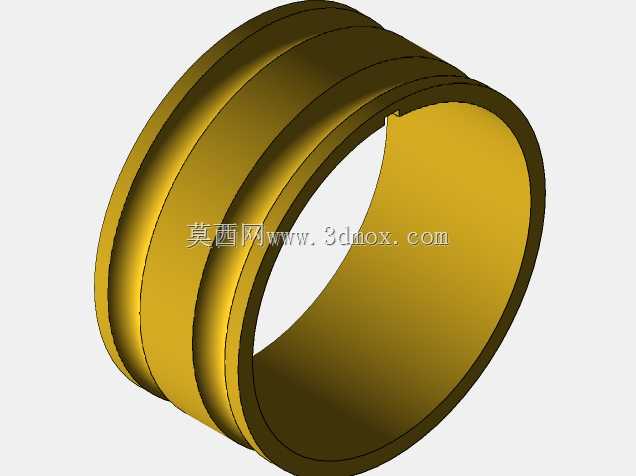

　　从安装边界来看，该轴套的外径与转向架侧架的导框定位槽采用过渡配合，配合公差严格控制在IT7级区间，既保证压装过程中不会出现过盈量过大导致的套体开裂，也不会因间隙过大出现运行过程中的松旷异响；内壁与车轴轴颈的配合面设置了1:12的锥度导入段，方便现场检修时的压装与拆卸作业，无需额外制作专用导向工装即可完成更换，适配铁路车辆段的常规检修工装条件。设计过程中针对轴套的受力分布做了针对性的壁厚优化，在承受垂向载荷最大的套体上部区域适当增加壁厚，而在载荷相对较小的下部区域在保证结构强度的前提下做了等强度减薄处理，既控制了零件整体重量，也避免了不必要的材料浪费，同时套体外壁预留了润滑脂注油孔的连通通道，可与转向架现有的集中润滑系统对接，在运行过程中持续为配合面提供润滑，降低金属间的干磨耗，延长零件的检修更换周期。这类轴套的应用场景覆盖了采用Y25标准转向架的各类欧洲标准货运敞车、棚车以及集装箱平车，在日常运营中，轴套的磨耗状态是列检作业的重点检查项点，当配合间隙超过检修限值时需要及时更换，因此该结构的三维建模过程中严格还原了各配合面的尺寸公差、倒角参数以及表面粗糙度要求，所有安装止口的位置度、同轴度公差都与实际生产图纸保持一致，可直接用于后续的工程图导出、有限元受力仿真以及加工工艺编制。

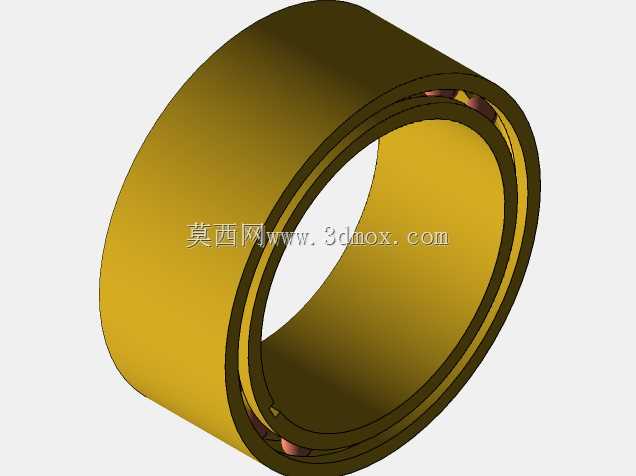

　　在建模逻辑上，采用回转特征作为基础构型，再通过切除特征加工出各道密封槽、止口台阶以及注油通道，所有特征的参数都设置为可编辑的关联尺寸，方便后续针对不同轴重的转向架改型做参数化调整，比如针对25t轴重的重载版本，可以快速调整壁厚、配合面长度等参数，无需重新绘制基础草图。从实际使用的角度出发，该轴套的选材一般采用符合铁路行业标准的合金铸钢材质，表面做淬火处理提升耐磨性能，建模过程中也预留了表面处理层的厚度余量，避免加工完成后因镀层、淬火层的厚度导致配合尺寸超差。

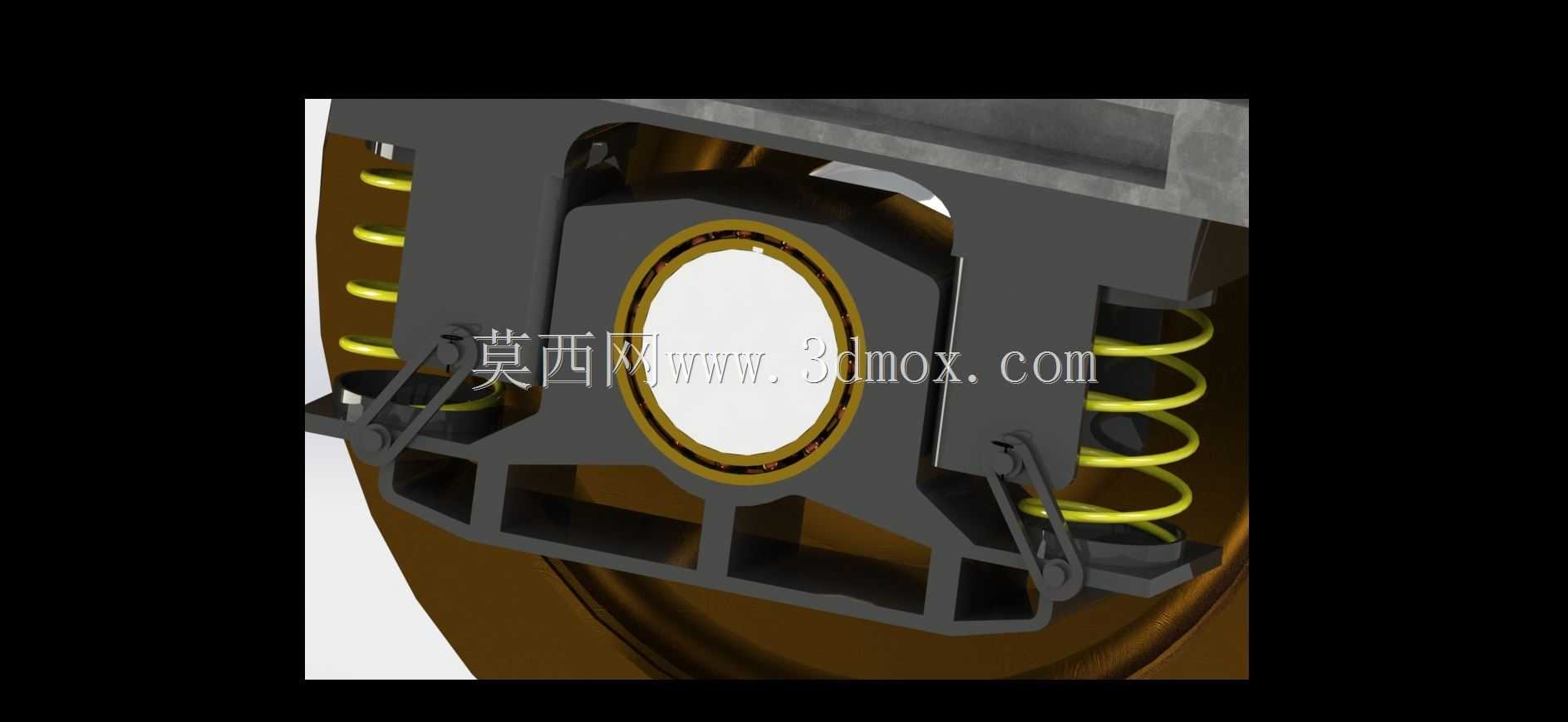

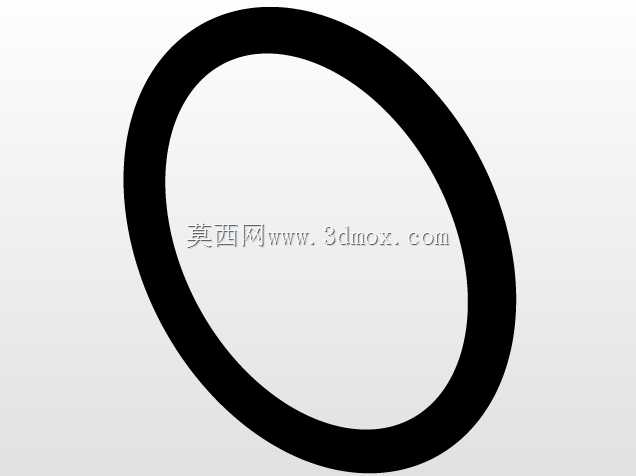

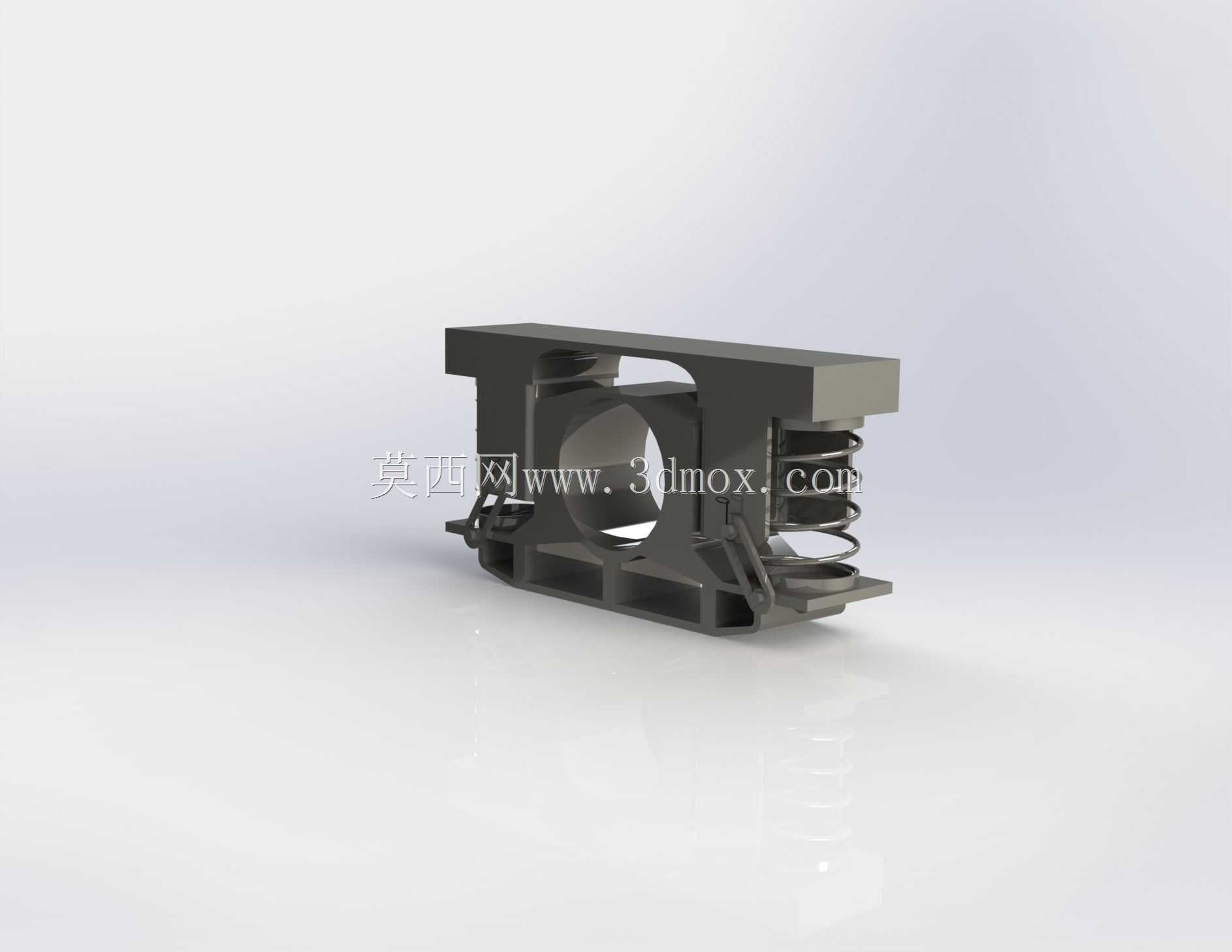

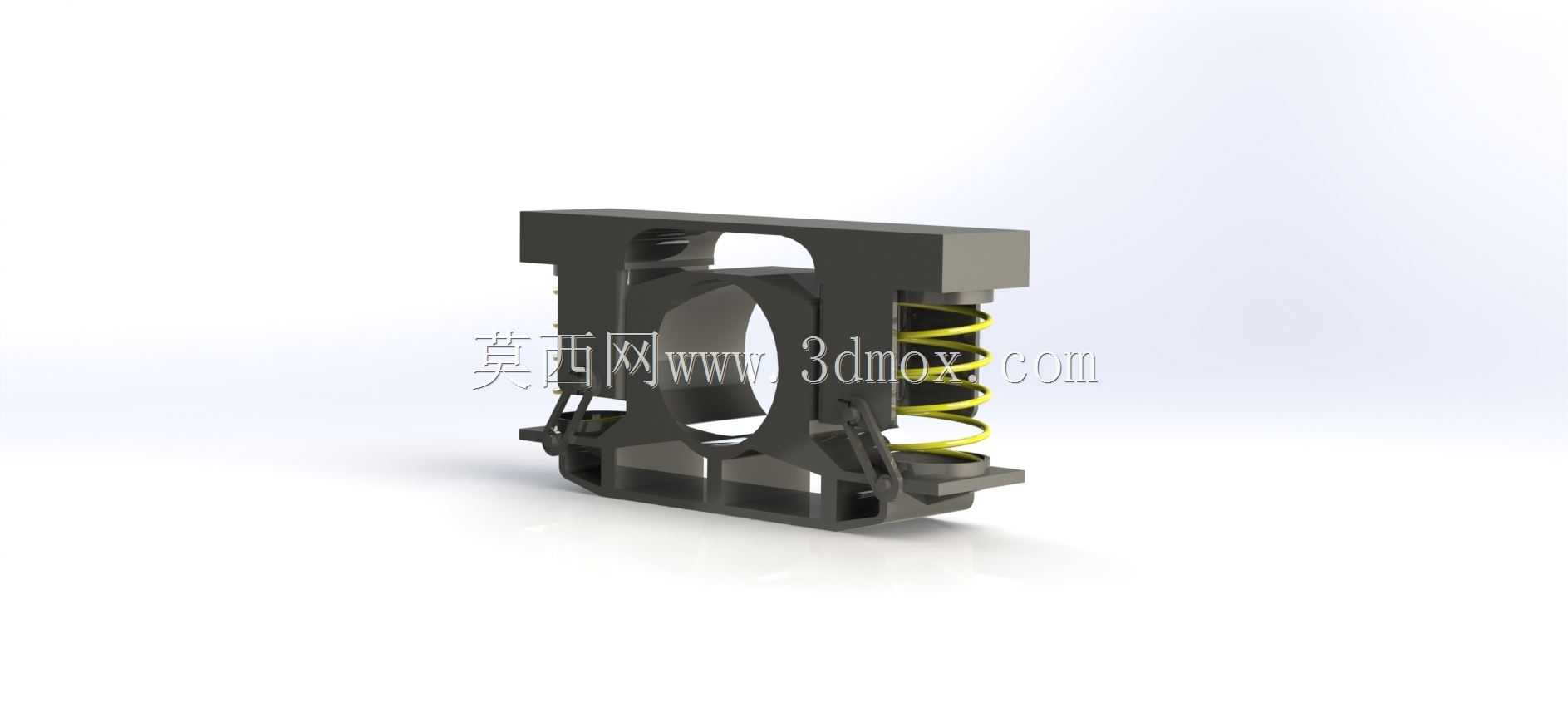

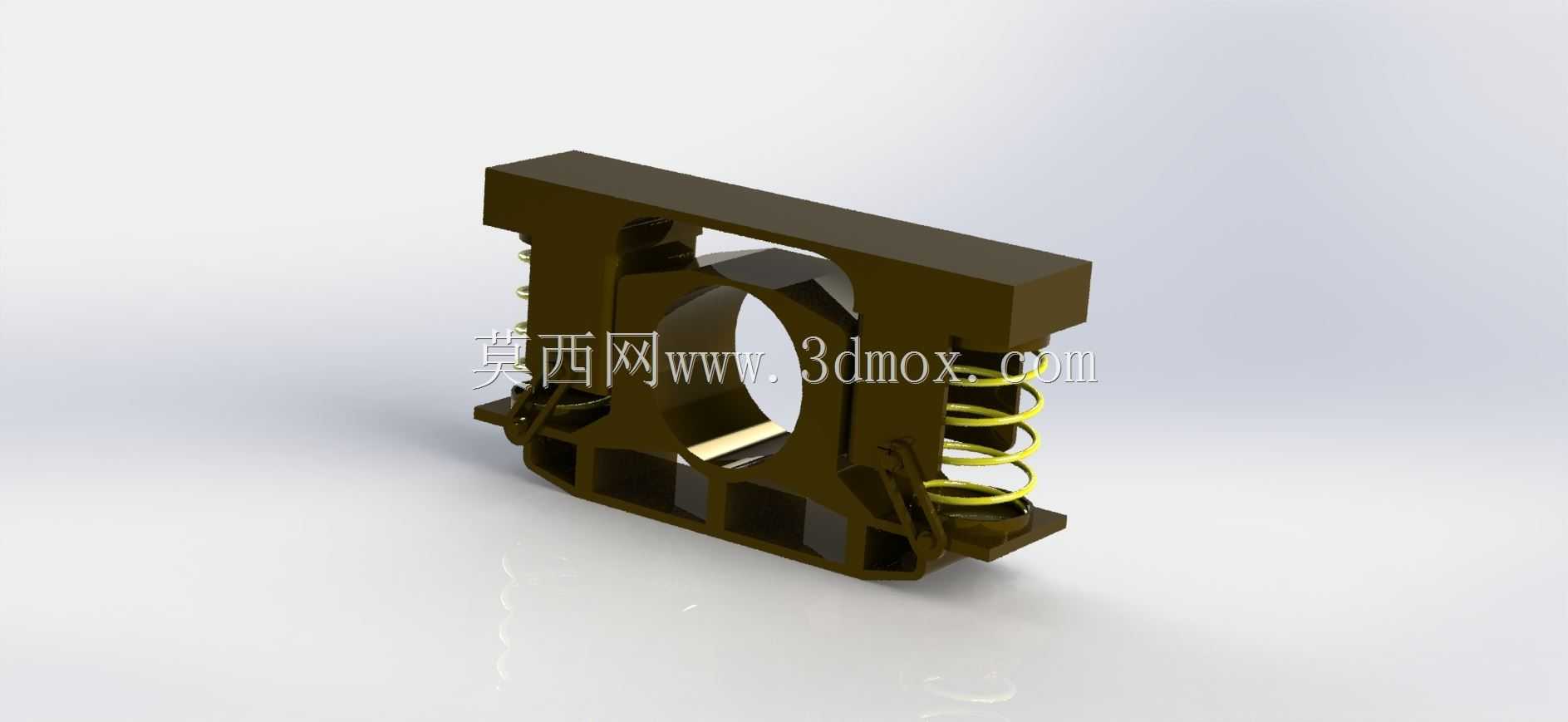

　　在转向架的整体装配关系中，该轴套位于轮对与侧架的衔接位置，上部承载侧架传递来的摇枕弹簧载荷，下部与轴颈紧密配合，横向还要承受轮对过曲线时的侧向外力，因此结构上没有多余的冗余设计，所有的环形台阶、倒角都有明确的工程作用，比如端部的15度倒角是为了压装时的导向，内壁的环形凹槽是为了储存润滑脂同时容纳磨耗产生的金属碎屑，避免碎屑夹在配合面之间造成轴颈的异常划伤。很多初入轨道交通装备设计领域的工程师在做这类轴套建模时，容易忽略密封槽的尺寸公差与安装位置的同轴度要求，实际上密封槽的宽度、深度公差直接决定了橡胶密封圈的压缩率，压缩率过大容易导致密封圈过早老化失效，压缩率过小则会出现润滑脂泄漏、雨水灰尘进入配合面的问题，因此在建模时严格按照密封件的标准尺寸规范设定槽体参数，保证密封圈安装后压缩率控制在15%-25%的合理区间。另外，轴套的端面设置了均匀分布的螺纹孔，用于安装轴端压板，防止运行过程中轴套出现轴向窜动，这些螺纹孔的位置度要求相对于套体内孔轴线的位置度公差不超过0.1mm，建模时采用圆周阵列特征生成，保证孔位的均布精度，同时螺纹孔的深度也做了严格控制，避免钻穿套体壁厚导致润滑脂泄漏。
