P3000型C型槽式通用安装支架

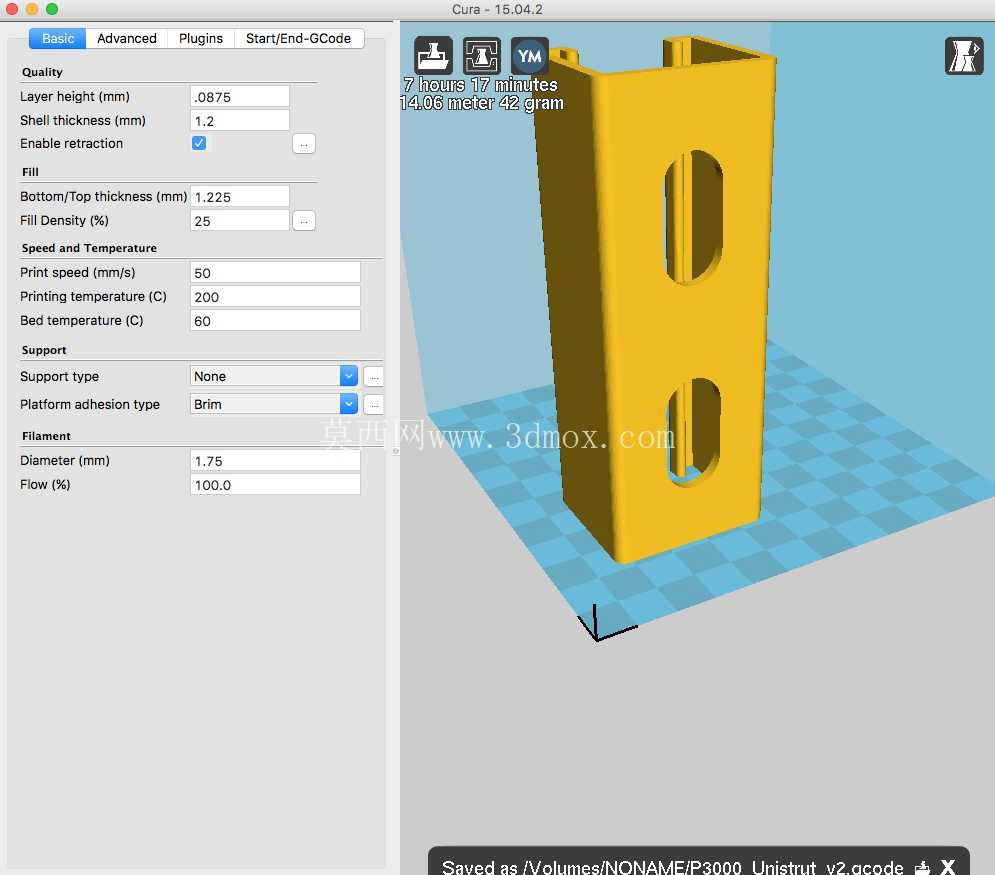

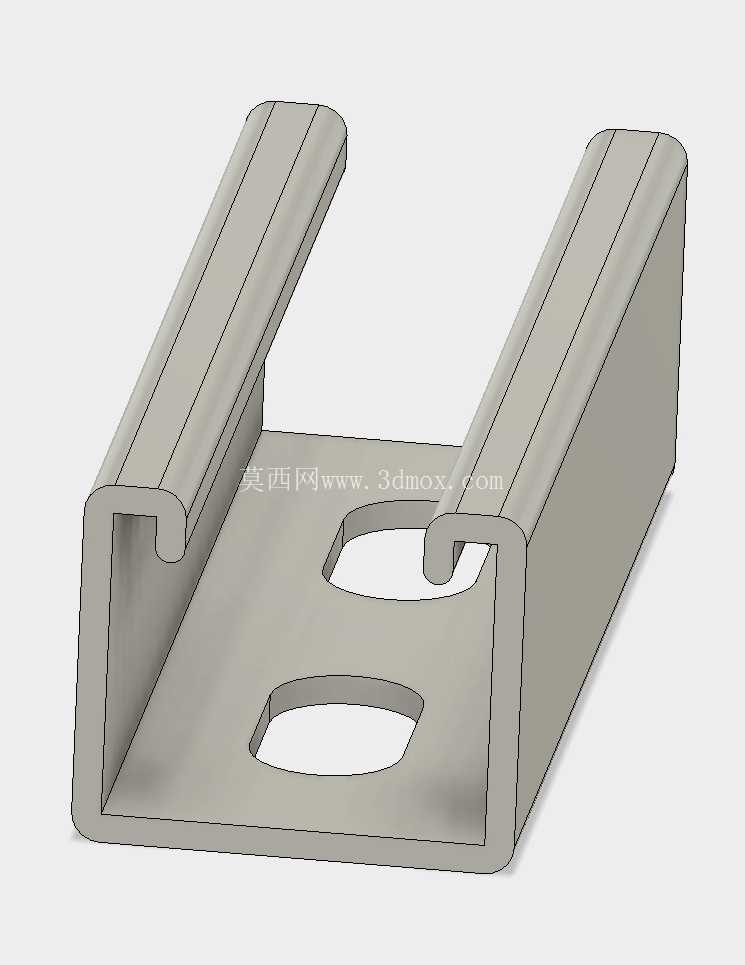

　　从结构设计来看，构件整体采用等厚金属板材经连续冷弯辊压成型，两侧槽边做了向内的卷边处理，这一结构并非简单的造型设计，一方面卷边可以大幅提升槽体截面的惯性矩，在同等板材厚度下提升构件的抗弯承载能力，避免长跨度布设时出现过大的绕度变形；另一方面向内的卷边可以形成供T型螺栓、弹簧螺母卡入的滑动轨道，螺母可以沿槽道长度方向任意调整位置，不需要提前在槽体上预钻固定孔，适配现场安装时的点位偏差调整需求。槽体底部预设的两个长圆形安装孔，是为了适配安装基面的孔位偏差，长孔的长度方向沿构件长度方向布设，安装时可以在一定范围内调整构件的固定位置，抵消土建施工、基座焊接带来的位置误差，避免出现孔位对不上需要重新扩孔的问题。该构件属于冷弯辊压成型的C型开口槽式安装构件，是工业管线支吊架系统、设备机架拼装、电气布线固定场景中应用极广的基础连接载体，日常在厂房机电安装、自动化设备外围走线架、光伏支架檩条连接、消防管道支吊点位布设等场景中，都能见到这类构件的身影。不同于传统需要现场焊接、钻孔的角钢支架，这类带预设安装孔的C型槽构件可以直接配合弹簧螺母、T型螺栓完成快速拼装，不需要现场动火作业，能大幅压缩现场安装的工期，也能减少焊接带来的防腐层破坏问题。

　　构件的两个端部做了圆弧过渡处理，没有尖锐的冲切毛边，一方面是避免安装过程中划伤施工人员的手部，另一方面也能减少应力集中，避免在承受重载时端部出现开裂变形。从安装边界来看，这类C型槽构件的槽口宽度、槽体深度、卷边尺寸都遵循通用的unistrut系列安装规范，可以和同系列的管夹、连接件、转角件、吊件直接适配，不需要单独定制配套零件。在实际选型应用时，需要根据承载的管线重量、支撑跨距来选择对应板材厚度的型号，板材厚度直接决定了构件的抗弯、抗剪承载能力，过薄的板材在长跨距布设时容易出现槽体变形，导致T型螺栓卡滞无法滑动，甚至出现承载失效的问题。

　　在三维建模过程中，这类冷弯成型构件需要重点还原卷边的圆弧过渡细节、安装孔的长圆尺寸、槽体内腔的净空尺寸，因为这些尺寸直接决定了后续配套标准件装配时是否会出现干涉，比如弹簧螺母的厚度、T型螺栓的头部尺寸都需要和槽体内腔尺寸匹配，如果建模时忽略了卷边的内R角，会导致槽内净空尺寸计算偏大，后续装配时出现螺母无法卡入槽道的问题。另外槽体底部的安装孔中心距、孔边距也需要严格按照实际成型尺寸还原，因为这些尺寸直接影响安装时的孔位对齐精度，很多新手建模时容易忽略冷弯成型带来的板材延伸率影响，直接按板材展开尺寸计算成型后的外形，会导致最终模型的安装孔位和实际产品出现偏差，无法用于实际的装配干涉校验。

　　这类构件在实际应用中很少单独使用，通常是多根不同长度的同系列C型槽搭配直角连接件、铰链件、吊耳件拼装成完整的支吊架系统，所以建模时除了还原构件本身的尺寸，还需要预留好和配套连接件的装配间隙，比如槽口的宽度尺寸需要考虑镀锌层的厚度影响，避免配套的T型螺栓插入时出现卡滞。在表面处理方面，这类构件通常采用电镀锌或者热浸镀锌处理，不同的表面处理对应不同的使用场景，电镀锌版本适合室内干燥环境的机电安装，热浸镀锌版本适合户外、腐蚀环境下的光伏支架、户外管线布设，建模时不需要额外表现镀层厚度，只需要保证基体尺寸的准确性即可。
