双腔橡胶表带注塑模具结构设计

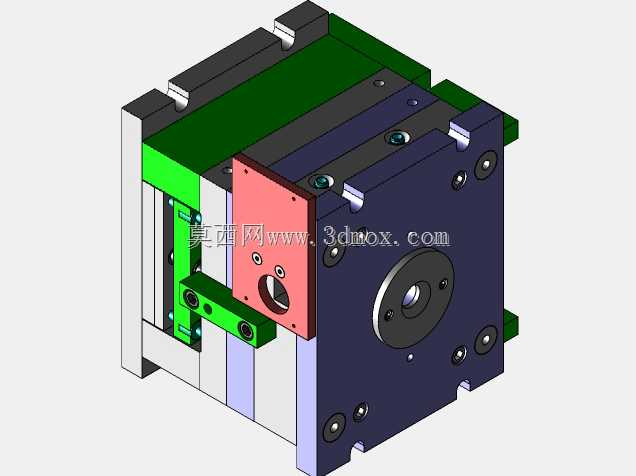

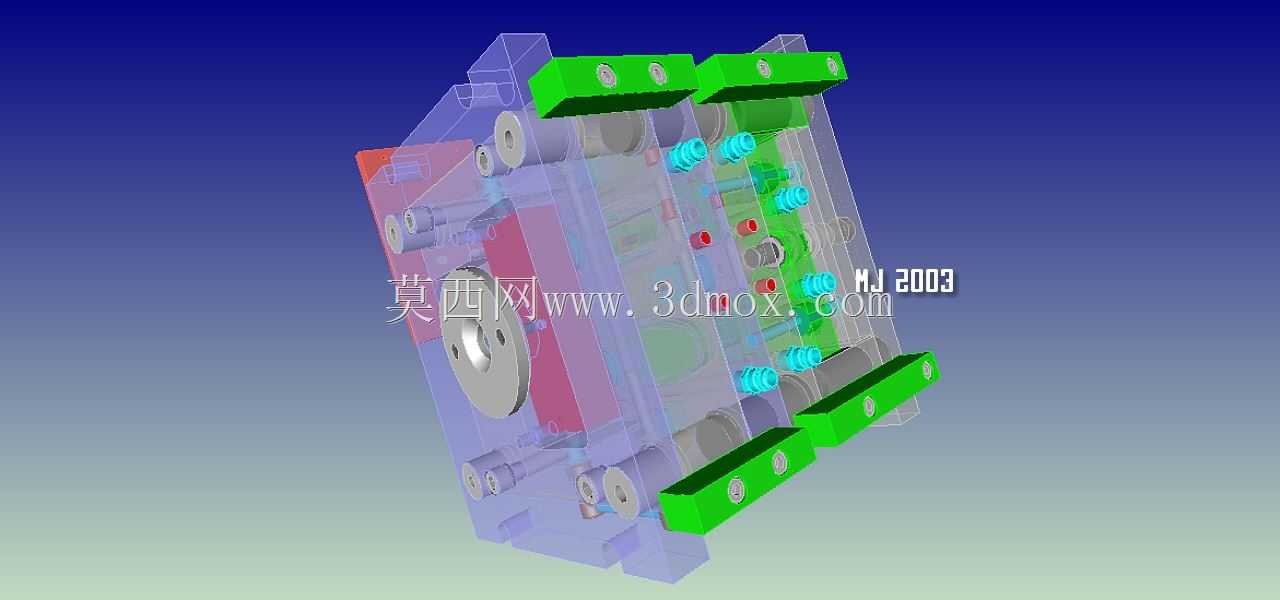

　　这套双腔注塑模具主要面向消费电子配件类橡胶表带的批量注塑生产场景，适配小型卧式注塑机的安装接口，模架整体采用标准龙记细水口模架规格，长宽尺寸控制在350mm×280mm范围内，闭合总厚度220mm，可直接适配120吨锁模力规格的注塑机容模空间，无需额外修改机台拉杆间距或安装孔位。模具采用1出2的型腔布局，两个型腔沿模具中心对称分布，分流道采用圆形截面平衡式布置，可保证两腔进料压力、填充速度完全一致，避免出现同批次产品飞边、缺胶、收缩率不均的成型缺陷。

　　从成型功能来看，这套模具针对橡胶材质表带的柔性外观需求，型腔表面做了镜面抛光处理，分型面贴合表带的曲面轮廓做了3度的斜度锁面设计，合模时可依靠锁面的自定位功能抵消注塑过程中的侧向胀模力，减少分型面溢料的概率。模具的顶出系统采用顶针+推板组合的结构，针对表带边缘的薄胶位区域，采用直径1mm的扁顶针布置在表带的非外观面，避免顶出痕迹影响产品外观；推板则覆盖表带主体的大面积区域，保证顶出过程中产品受力均匀，不会出现顶白、变形的问题，适配软质橡胶材质脱模时易变形的特性。

　　冷却系统的设计上，前后模均采用直通式水路布置，水路直径8mm，距离型腔表面的距离保持在15mm-18mm之间，水路间距25mm，可保证成型过程中型腔表面温度差控制在±3℃以内，避免橡胶材质因冷却不均出现的翘曲、尺寸超差问题。针对模具上的细小镶件位置，单独设计了隔水片式冷却回路，保证局部热量可快速带走，避免出现局部过热导致的产品烧焦、粘模问题。

　　导向定位系统除了标准的四个导柱导套外，在型腔四周额外增加了4个零度边锁，保证合模时的定位精度控制在0.02mm以内，避免长期生产过程中导柱磨损导致的型腔错位，保证表带的轮廓尺寸精度。模具的浇注系统采用点浇口进料，浇口位置设置在表带的端部非外观区域，浇口直径0.8mm，开模时可自动拉断浇口，无需后续人工修剪浇口，减少后工序的工作量。

　　排气系统设计上，在分型面的型腔末端开设了深度0.02mm、宽度6mm的排气槽，同时在每个顶针的配合位置预留了0.015mm的排气间隙，可保证注塑填充过程中型腔内的空气顺利排出，避免产品出现困气、烧焦、缺胶的缺陷，针对橡胶材质流动性较好的特点，排气槽的深度严格控制在溢边值以下，避免出现飞边问题。

　　这套模具的结构设计充分考虑了批量生产的维护便利性，所有成型镶件均采用挂台固定方式，无需拆解整个模架即可快速更换磨损的镶件，减少停机维护时间；模具的滑动部件，包括导柱、顶针板导柱、滑块位置均设计了油槽，可定期加注润滑脂，保证长期生产过程中动作顺畅，不会出现卡滞、磨损过快的问题。针对表带产品的外观要求，型腔镶件采用S136模具钢制作，淬火硬度达到HRC48-52，抛光后表面粗糙度可达到Ra0.8以下，可保证长期生产后型腔表面不会出现锈迹、划痕，保证产品外观的一致性。

　　在安装边界上，模具的定位圈直径采用标准100mm规格，浇口套球面半径SR19，可适配大部分通用注塑机的炮嘴尺寸，无需定制特殊规格的浇口套；模具的顶棍孔采用标准K.O孔布置，中心顶棍孔直径35mm，两侧额外布置两个20mm的顶棍孔，可适配不同顶出规格的注塑机，安装时只需将模具吊装到机台台面，锁紧码模夹即可完成安装，无需额外加工连接结构。模具的总开模行程设计为180mm，其中前模开模行程80mm用于完成点浇口的自动脱落，后模开模行程100mm用于产品的顶出取件，可保证开模后有足够的操作空间取件，适配机械手自动取件的行程需求。
