焊接检验用多功能组合式测量量具

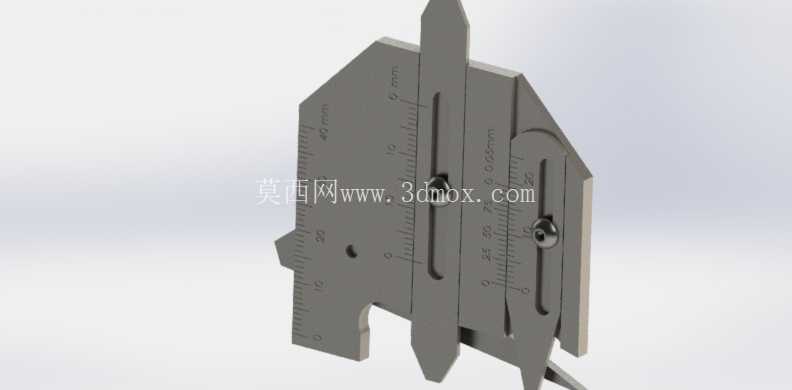

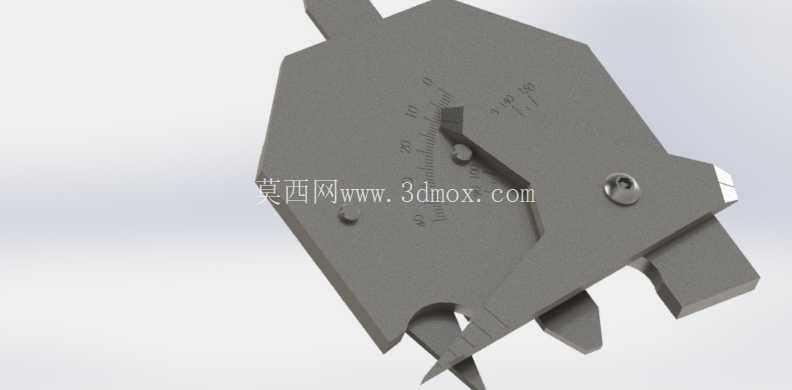

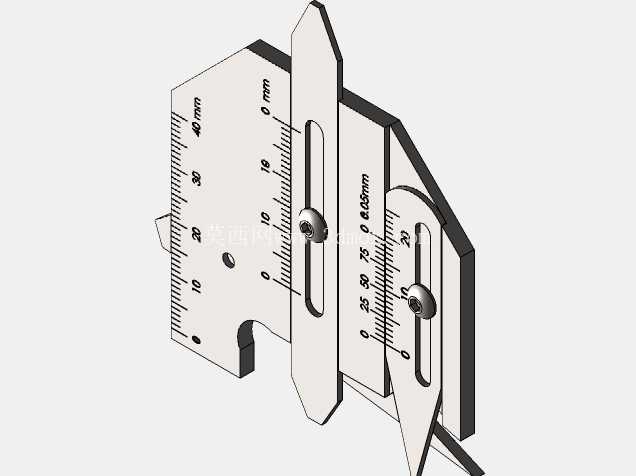

　　在焊接结构件生产全流程中，焊缝成型质量的现场检测是把控构件连接强度、外观合规性的核心环节，这类组合式焊接测量量具，就是为适配车间现场多维度焊缝参数快速检测需求开发的专用工器具。不同于常规单一功能的平直尺、角度规，这款量具将多种焊缝检测所需的测量功能集成在单组可滑动、可转动的尺体结构上，作业人员无需携带多件零散检具，单手持握即可完成绝大多数常规焊缝参数的现场核验，大幅降低现场质检的工具携带负担，也减少了多工具切换带来的测量误差累积。从结构设计逻辑来看，量具主体采用多片叠合的不锈钢尺片结构，主尺身刻有公制长度刻度，可直接完成焊缝余高、焊缝宽度、错边量这类线性尺寸的直接读取；配套的滑动尺片通过锁紧螺钉固定位置，可适配不同板厚对接焊缝、角接焊缝的测量基准贴合需求，转动式的角度测量尺片则可以完成焊缝坡口角度、咬边深度、焊脚尺寸的快速比对测量，所有测量基准边都做了锐边倒钝处理，既保证测量时的基准贴合精度，又避免现场使用时划伤操作人员手部。

　　在实际生产场景中，这款量具可覆盖压力容器制造、钢结构加工、管道焊接施工等多个领域的现场质检需求：在钢结构车间的构件拼装工位，质检人员可以用它快速测量对接焊缝的错边量是否符合工艺公差要求，避免拼装偏差过大导致后续焊接应力集中；在管道预制现场，可直接测量焊口的坡口角度是否匹配焊接工艺评定要求，防止坡口角度偏差导致的未焊透、夹渣等焊接缺陷；在成品焊缝外观检验环节，可快速核验角焊缝的焊脚尺寸是否达到设计要求，余高是否超出规范允许范围，咬边深度是否在合格阈值内，整个测量过程无需复杂调试，尺体贴靠被测部位后直接读取刻度数值即可，检测效率远高于常规通用量具的组合测量。

　　设计过程中充分考虑了车间现场的复杂使用环境，整体尺身采用耐磨损的不锈钢材质，表面刻度做了耐腐蚀蚀刻处理，避免车间内焊接飞溅、切削液、防锈油侵蚀导致刻度模糊失效；各滑动、转动配合面都做了间隙适配优化，既保证尺片活动顺畅无卡滞，又不会因间隙过大导致测量基准偏移，锁紧螺钉的旋钮做了滚花处理，操作人员佩戴劳保手套时也可轻松完成锁紧、松开操作，无需额外辅助工具。从尺寸边界来看，这款量具整体为便携掌式结构，收拢状态下长度不超过常规口袋尺寸，可直接放入工作服口袋随身携带，尺身展开后的最大测量范围覆盖了常规工业焊接场景下90%以上的焊缝参数测量需求，无需额外接长尺段即可完成绝大多数检测作业；各测量基准面都经过平面度校准，出厂状态下的线性测量精度、角度测量精度均满足焊接检验的行业公差要求，可直接用于生产现场的过程检验与成品终检环节。

　　不同于实验室用的高精度光学测量设备，这款量具的设计核心是服务于生产现场的快速、高频次检测需求，所有功能设置都围绕焊接质检的实际操作流程优化，没有冗余的非必要功能，结构简单可靠，抗摔抗磕碰性能强，即使在高空作业、野外管道施工这类复杂作业环境下，也能稳定完成测量作业，不会因轻微磕碰就出现精度失准、结构损坏的问题。在结构细节上，尺片上的不同测量卡口对应不同的检测功能，操作人员经过简单培训即可快速掌握各卡口的使用场景，无需复杂的读数换算，直接对照刻度即可得到测量结果，大幅降低了现场质检人员的使用门槛，也减少了人为读数误差带来的质量判定偏差。
