适配2020挤压铝型材的T型锁紧螺母结构

　　在工业铝型材框架搭建的实际工程场景里，型材槽道内的连接件选型直接决定了框架整体的装配精度与连接可靠性，这款适配2020规格挤压铝型材的T型螺母，就是针对欧标2020型材槽道尺寸专门设计的内置锁紧连接件，日常多用于小型自动化设备机架、检测工位工作台、轻型物料货架、3D打印机框架等采用2020铝型材搭建的结构中，承担型材之间、型材与外置功能件之间的螺纹连接载荷传递作用。

　　从实际使用的工况来看，2020型材多用于载荷不大但对装配灵活性要求较高的轻型框架结构，传统的外置角码连接不仅会在型材外表面留下凸起的连接结构，影响框架外侧的附件安装，还会占用型材周边的操作空间，而T型螺母可以直接预置在型材的T型槽道内，沿着槽道滑动到任意需要锁紧的位置，不需要在型材表面额外打孔，也不会破坏型材的整体外观完整性，对于需要频繁调整安装位置的传感器支架、小型导轨、走线槽、门板合页等附件来说，这种连接方式的调整效率远高于打孔攻丝的固定连接方案。

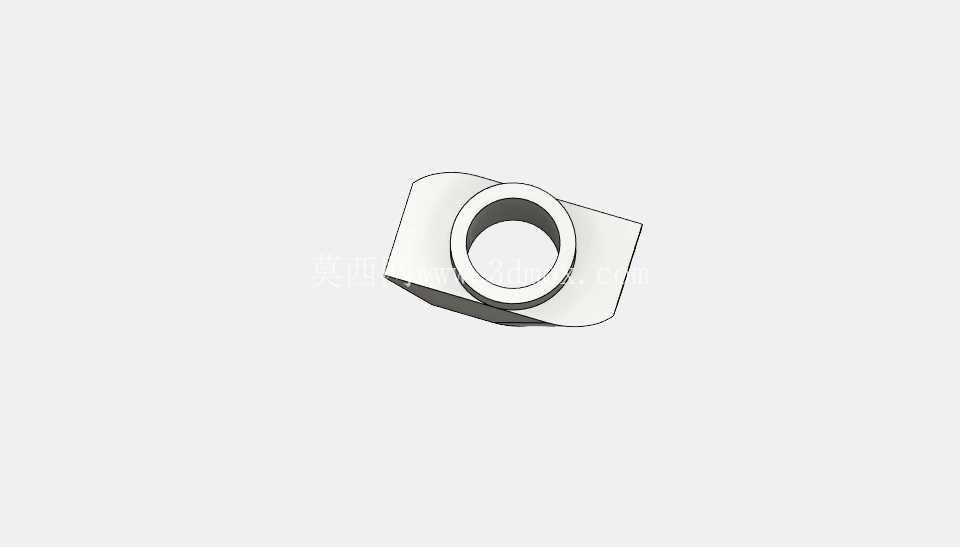

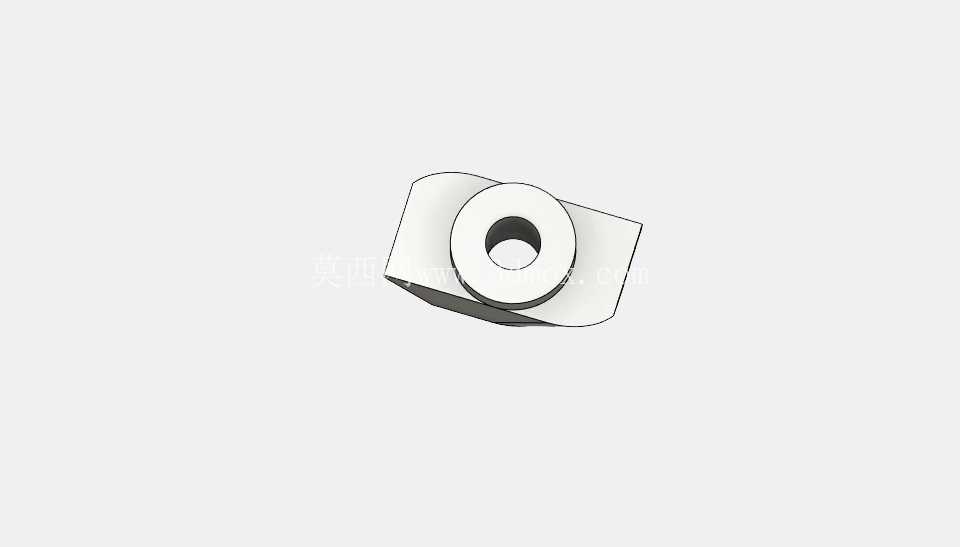

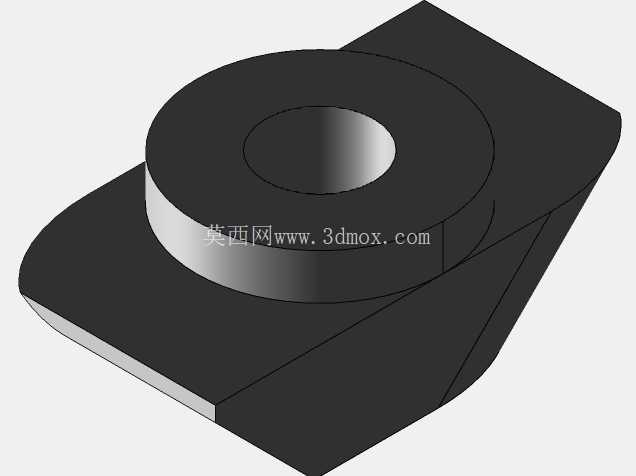

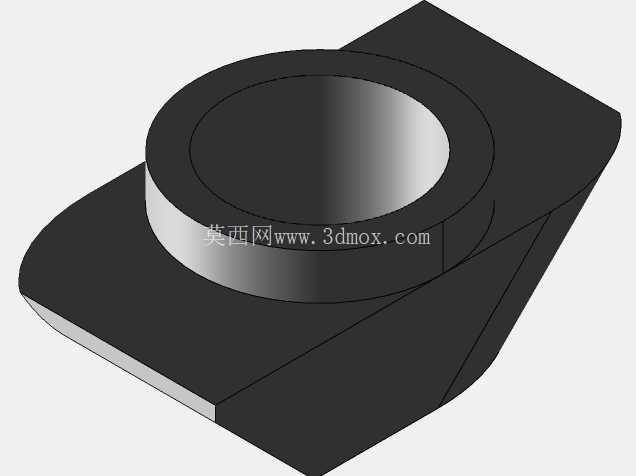

　　这款T型螺母的外形完全匹配2020铝型材的槽道轮廓，头部的两个侧翼宽度刚好卡入型材槽道的限位台阶内，安装后螺母不会在槽道内发生周向转动，当配套的螺钉从外侧拧入时，螺母的侧翼会紧紧贴住槽道的内侧支撑面，将螺钉的锁紧力均匀分散到槽道的接触面上，避免局部应力集中导致型材槽道变形。螺母的主体厚度经过精确核算，完全沉入2020型材的槽道内部后，螺母上表面不会高出型材的外平面，不会干涉型材表面的平板、封板等平面类附件的安装，保证框架外表面的平整度。

　　螺纹规格上，这款螺母同时适配M3和M5两种常用的机螺钉间距，覆盖了轻型铝型材框架上绝大多数小型附件的安装需求：M3螺纹多用于固定小型传感器、走线卡扣、薄型封板等载荷较小的零件，M5螺纹则可以满足导轨安装座、小型气缸支架、铰链承力座等需要更高锁紧力的连接场景，不需要在同一个框架的不同安装位置准备多种规格的T型螺母，减少装配时的零件分拣工作量，也降低了备件库存的品类压力。

　　从设计细节来看，螺母插入型材槽道的导入端做了小角度的倒角处理，实际装配时不需要刻意对准槽道的角度，顺着槽道入口稍微用力就能将螺母推入槽道内，即使是在已经搭建完成的型材框架上后期加装附件，也可以直接从型材槽道的端部将螺母滑入对应位置，不需要拆解已有的框架结构，大幅降低后期改造的工作量。螺母的螺纹部分采用挤压成型的内螺纹结构，当螺钉拧入时，螺纹牙型可以和螺钉的牙型充分贴合，锁紧后的防松性能优于切削加工的内螺纹，在设备运行产生的持续振动工况下，也不容易出现螺钉松动移位的问题。

　　安装边界方面，这款螺母的整体尺寸完全适配槽宽6mm、槽道深度5.5mm的标准2020欧标铝型材，螺母在槽道内滑动时，侧翼和槽道侧壁之间保留了0.2mm左右的间隙，既不会因为间隙过大导致螺母在槽道内晃动偏移，也不会因为间隙过小导致滑动卡滞，在调整安装位置时可以用手直接推动螺母沿着槽道平滑移动，定位到目标位置后拧入螺钉即可完成锁紧，整个安装过程不需要额外的专用工具，普通的内六角扳手就能完成全部操作。在实际的框架装配中，这种T型螺母的连接方式可以实现型材的90度直角连接、平行拼接、角度连接等多种连接形式，配合对应的外连接板就可以搭建出不同结构形式的框架，而且所有连接点都可以反复拆卸调整，不会像自攻螺钉连接那样因为多次拆卸导致型材上的螺纹孔失效，非常适合需要反复迭代调整的实验类设备、小批量定制的自动化工位框架搭建场景。

　　从受力特性来看，这款T型螺母的侧翼支撑面做了平面度处理，和型材槽道的支撑面完全贴合，锁紧后接触面积可以达到侧翼总面积的90%以上，单个M5规格的锁紧点可以承受不低于800N的垂直拉力，完全满足2020型材搭建的轻型框架的载荷要求，不会因为正常使用中的载荷冲击导致螺母从槽道中脱出。在实际选型时，只需要确认所用的2020型材为标准欧标槽道尺寸，就可以直接选用这款螺母，不需要额外做尺寸适配，对于结构设计人员来说，在三维建模时直接将螺母模型装配到型材槽道内，就可以提前验证安装位置是否存在干涉，模拟实际装配时的螺钉长度是否匹配，避免实际装配时出现螺钉过长顶到槽道底部、或者螺钉过短锁紧力不足的问题。
