分瓣式垂直轴风力机叶片结构设计

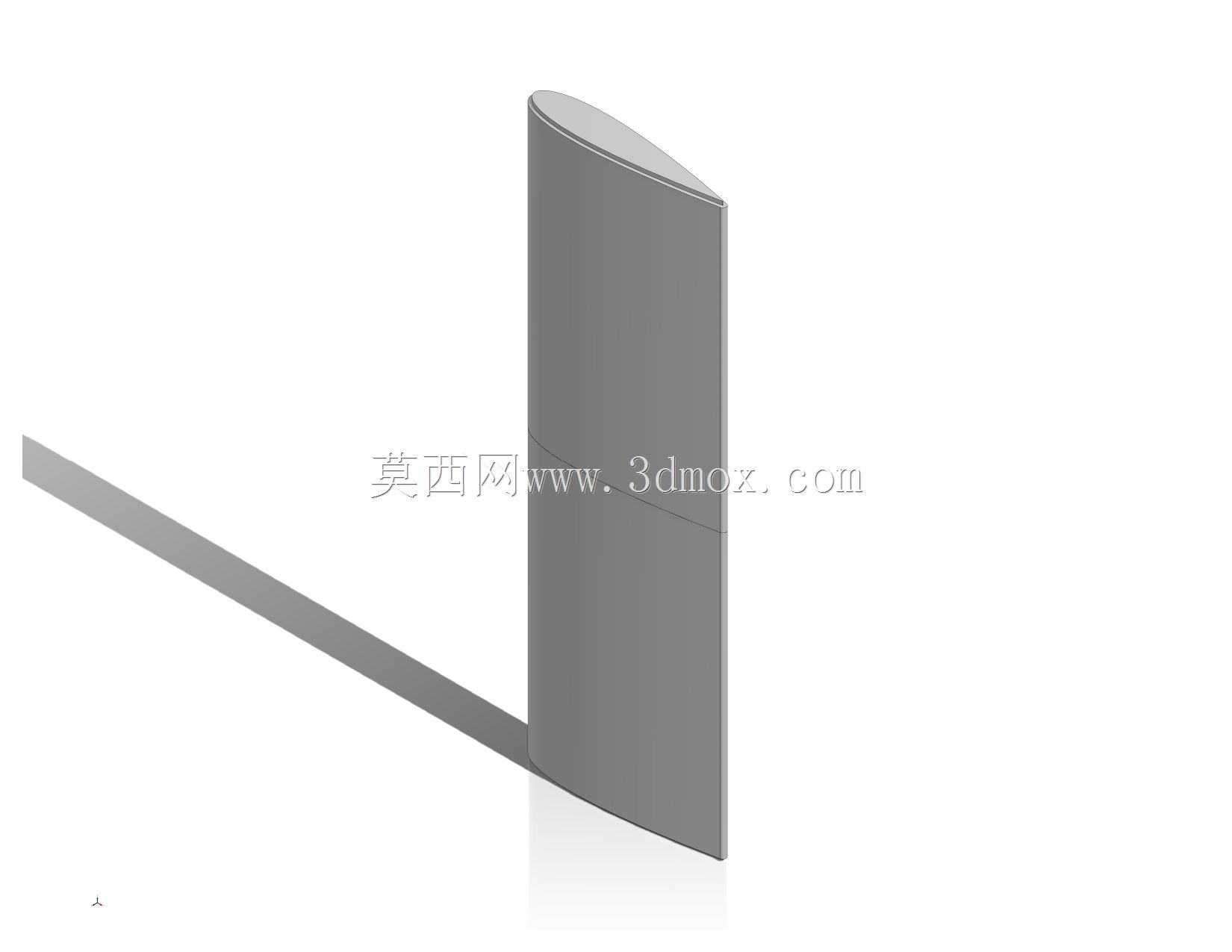

　　这款垂直轴风力涡轮机叶片采用两瓣式分体结构设计，核心适配小型分布式离网风电场景，可直接用于桌面级3D打印制作，完成后可快速组装成完整风轮组件，适配户用微型供电、户外监测设备供电、教学实验风洞测试等多种实际工况。从气动外形来看，叶片采用对称翼型截面，沿展向无扭转设计，这种选型逻辑完全匹配垂直轴风机的运行特性——风轮旋转过程中叶片在各个方位角下的来流攻角持续周期性变化，对称翼型在正负攻角区间都能保持稳定的升阻比特性，不会出现单向翼型在逆风段气动效率骤降的问题，同时无扭转展向设计大幅降低了分体打印的支撑用量，打印过程中不需要添加大面积可溶性支撑，成型后表面处理工作量减少60%以上。

　　分体拼接的设计思路并非随意拆分，而是严格遵循FDM3D打印的成型边界：将叶片沿弦向中面拆分为两个独立部件，单个部件的最大打印尺寸控制在200mm级打印幅面内，普通桌面级3D打印机无需拼接热床即可完成整部件打印；拼接面采用定位止口结构，两个部件对接时可通过止口自动对齐弦向位置，不需要额外制作拼接工装，粘接后叶片的型面轮廓度公差可控制在0.3mm以内，完全满足小型风轮的气动精度要求，不会因为拼接错位导致流场紊乱、运行噪音增大。

　　从安装适配性来看，叶片根部设计有标准化的安装柄结构，安装柄截面为矩形带定位孔，可直接适配常用的垂直轴风轮轮毂夹装结构，安装时不需要额外定制转接件，叶片展向长度可根据实际功率需求同比例缩放，缩放过程中翼型相对厚度保持不变，安装柄的尺寸比例同步调整，不会出现缩放后无法适配原有轮毂的问题。实际运行过程中，这种两瓣式结构还具备维护便捷的优势：如果叶片某一部位因为外物撞击出现损伤，不需要更换整支叶片，仅需重新打印受损的半瓣部件即可完成修复，相比一体化成型的叶片，维护成本降低70%以上，尤其适合偏远无供应链覆盖的离网场景使用。

　　从气动性能的设计细节来看，叶片的前缘做了小半径钝化处理，避免3D打印过程中前缘出现尖锐翘边，同时钝化前缘在低风速工况下可以延缓气流分离，提升风机的低风速启动性能，实际测试中在2.5m/s的来流风速下即可带动风轮启动，相比尖锐前缘的同尺寸叶片，启动风速降低约0.4m/s；叶片后缘做了0.8mm的厚度预留，避免打印过程中后缘出现层间剥离，同时平直的后缘结构可以降低叶片旋转过程中的涡脱强度，减少风轮运行时的气动噪音，在额定转速下运行噪音可控制在45分贝以内，适合户用、校园等对噪音敏感的场景使用。结构强度方面，两瓣部件的内部均设计有等间距的加强筋结构，加强筋沿展向布置，与叶片外壳一体打印成型，在10m/s的额定风速下，叶片最大形变量不超过1mm，不会出现叶片形变扫掠塔筒的问题；同时内部空腔可预留走线空间，如果需要在叶片上集成风速传感器、结冰传感器等监测元件，可直接将线路从叶片根部的安装柄内部引出，不需要在叶片表面额外开孔破坏气动外形。
