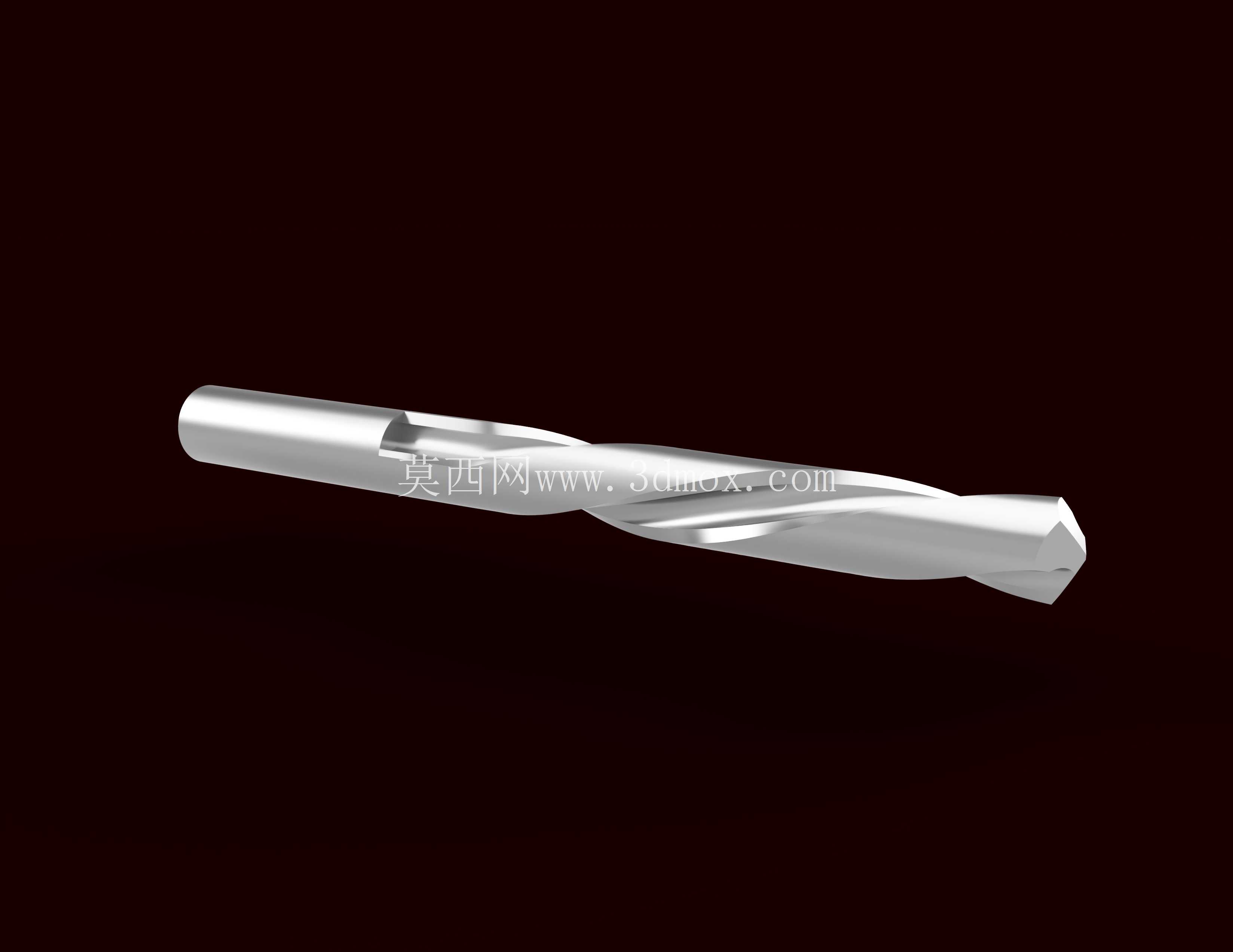

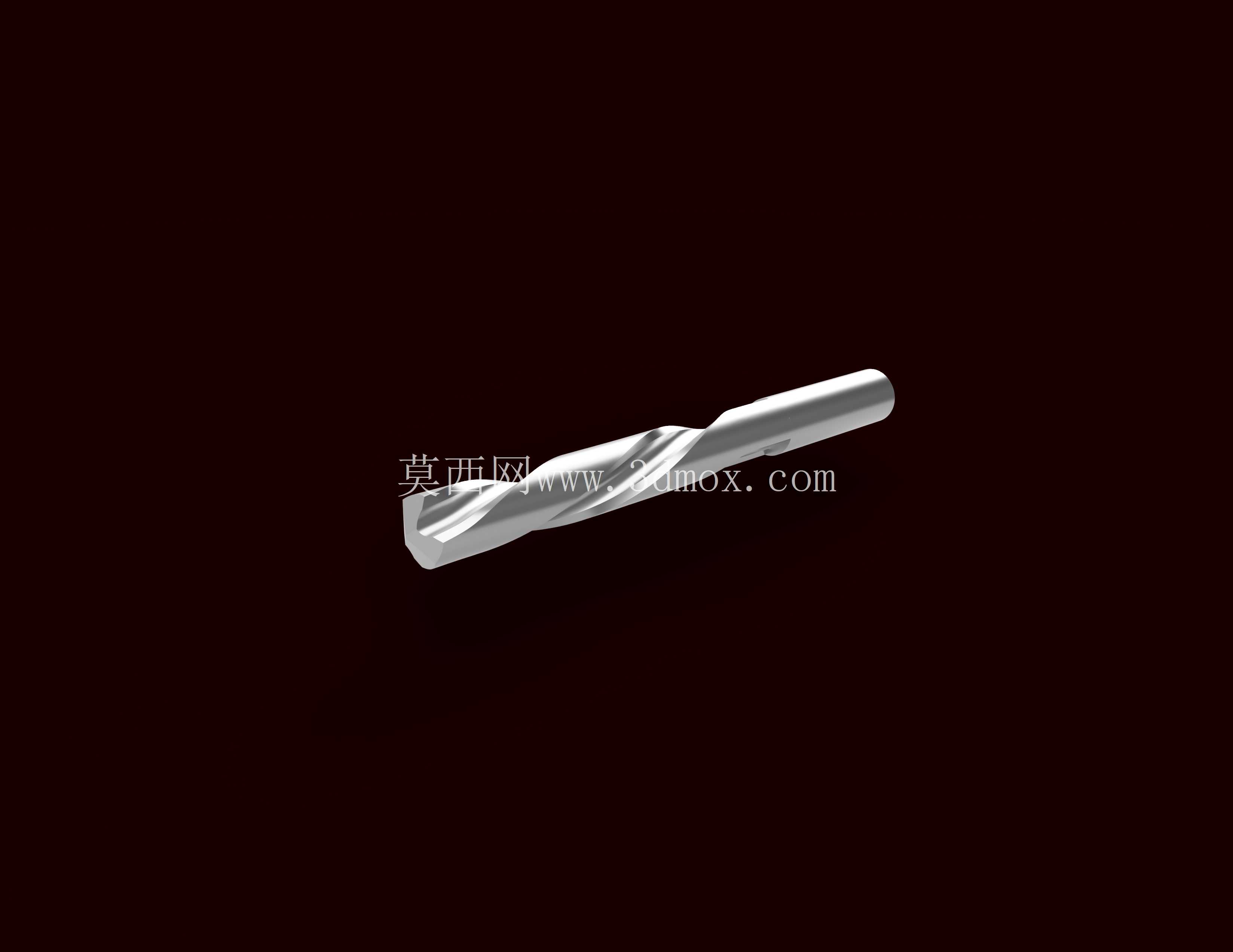

标准直柄麻花钻孔加工刀具三维结构

　　这款直柄麻花钻是金属切削加工领域应用最广泛的孔加工刀具，日常在台式钻床、立式加工中心、手持电钻等设备上都能见到它的身影，不管是普通碳钢零件的预制孔加工、钣金件的安装过孔钻削，还是模具钢坯料的定位孔初加工，都能适配对应的加工工况。从结构设计来看，这款刀具采用经典的双螺旋槽设计，螺旋槽的角度经过反复校核，既能够保证钻削过程中切屑可以顺着螺旋槽顺畅排出，避免切屑堵塞在孔内造成孔径超差或者钻头崩损，同时螺旋槽的型面也兼顾了切削刃的强度，在进给量适中的工况下不会出现刃口崩缺的问题。

　　钻尖部分采用标准的118度顶角设计，这个角度是针对普通结构钢加工优化的参数，钻削时轴向阻力适中，定心性能稳定，不需要提前打中心孔也能保证钻孔位置的精度，不会出现明显的钻偏问题。直柄的夹持部分采用光滑圆柱面设计，适配市面上绝大多数的钻夹头夹持范围，装夹时不需要额外的过渡套，夹持力足够传递钻削所需的扭矩，高速旋转时不会出现打滑、摆偏的问题。从实际加工的场景来看，这款麻花钻可以覆盖0.5mm到20mm直径范围的孔加工需求，不同直径的钻头对应不同的转速进给参数，比如加工10mm直径的Q235钢板时，配合乳化液冷却，转速调整到600转每分钟，进给量控制在0.15毫米每转，就能获得粗糙度合格的孔壁，同时钻头的使用寿命也能得到保证。

　　在设备安装边界上，直柄部分的长度和直径公差严格按照机械加工刀具标准设计，装夹时只要保证夹头夹持深度不小于柄部直径的1.5倍，就能避免高速旋转时的刀具振颤，保证钻孔的圆柱度和同轴度要求。刀具的刃带部分采用窄刃带设计，既可以引导钻头沿着进给方向稳定钻进，减少孔壁的摩擦阻力，也能降低钻削过程中的发热，延长刀具的连续工作时间。在实际的生产车间里，这类麻花钻除了用于金属材料加工，更换对应的切削角度参数后，也可以用于亚克力、层压板、硬质木材等非金属材料的钻孔作业，只需要调整转速参数，避免进给过快导致材料崩边即可。

　　从建模的角度来看，这款模型完整还原了麻花钻的螺旋槽曲面、钻尖切削刃、后角面、直柄夹持面的所有细节，螺旋槽的导程参数和实际刀具完全一致，钻尖的横刃修磨结构也做了准确还原，不管是用于加工工艺的仿真模拟，还是刀具装配的干涉检查，都能满足结构设计人员的使用需求，不需要再额外对模型进行细节修补就可以直接导入装配环境使用。在做非标设备的刀具排布设计时，这款模型可以直接用来校验钻削主轴的行程范围，检查钻头和工件夹具之间是否存在运动干涉，提前规避实际加工时的碰撞风险。另外，模型的刃口部分做了适当的工艺倒角还原，和实际生产中使用的刀具刃口钝化处理一致，不会出现建模时刃口过于锋利不符合实际加工状态的问题，用于加工仿真时可以更准确地模拟切削载荷的分布情况。
