工业设备安装用铸铝T型槽承载板

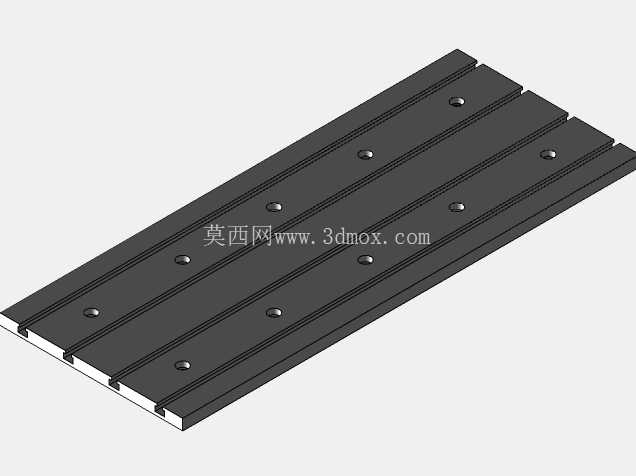

　　在自动化装配线、光学实验平台、小型非标设备搭建的场景里，这类带T型槽的铸铝基板是出镜率极高的基础承载构件，不同于常规挤压铝型材靠拼接组合成框架的用法，整块铸造成型的T型槽板本身就具备足够的刚性，不需要额外拼接加强就能直接作为小型功能模组的安装基准面。从结构设计上看，板体上平行排布的多条T型通槽是核心功能结构，槽道的截面尺寸完全适配标准T型螺栓的头部尺寸，安装时只需要把螺栓头部顺着槽道滑入对应位置，不需要在板面上额外钻孔攻丝，就能快速锁紧固定安装在板面上的各类功能组件，不管是调整小型气缸的安装位置，还是固定传感器支架、导轨滑块座，都能沿着槽道方向无级调整位置，调整到位后拧紧螺母就能完成锁止，比传统的孔位安装方式灵活度高很多，尤其适合需要频繁调整组件位置的实验类设备、小批量定制的非标工装场景。

　　板体上均匀分布的沉头安装孔是用于基板自身的固定，设计时沉孔深度刚好覆盖内六角螺栓的头部高度，锁紧后螺栓头不会高出板面，不会干涉板面上安装的其他组件，孔位的排布间距经过载荷校核，在板体满负载承载的情况下，每个固定点的受力均匀，不会出现局部应力集中导致的板体翘曲问题。材质选用铸铝而非钢材，首先是考虑到这类基板很多时候用在对设备自重有要求的移动模组、桌面型实验设备上，铸铝的密度只有钢材的三分之一左右，整块板的自重更轻，搬运、安装调整的时候更省力，同时铸铝经过时效处理后内应力完全释放，长期使用不会出现形变，板面的平面度能长期保持在安装要求的公差范围内，不会因为基板变形导致安装在上面的导轨、气缸等组件出现对位偏差。

　　从安装边界来看，这类T型槽板的侧边做了倒角处理，多块板拼接使用的时候不会因为侧边的毛刺出现拼接缝隙，平行排布的槽道间距统一，跨板安装长尺寸组件的时候，槽道的对位精度有保障，不需要额外做校准加工就能直接拼接使用。实际使用中，这类槽板的T型槽内壁做了硬化处理，长期滑动T型螺栓的时候不会因为摩擦导致槽道内壁磨损变宽，避免螺栓锁紧后出现间隙晃动的问题，板面做了氧化发黑处理，一方面是提升铸铝表面的耐腐蚀能力，在车间有少量切削液、油污的环境下使用不会轻易出现氧化锈蚀，另一方面哑光的黑面不会产生强光反射，在有视觉检测的工位上使用时，不会因为板面反光影响视觉相机的成像效果。

　　设计时槽道的深度经过反复验证，既保证螺栓头部嵌入后有足够的接触受力面积，锁紧时不会出现打滑脱槽的问题，又不会因为槽道过深导致板体的整体刚性被削弱，板体的底部做了薄型加强筋结构，在不增加整体板厚和自重的前提下，提升了板体的抗弯折能力，即使板体两端悬空安装，中间承载一定重量的组件时，板体的扰度也能控制在精密组件安装允许的公差范围内。很多做小型非标设备的工程师在选型时，会优先选这类一体铸造成型的T型槽板，而不是自己用铝板铣槽加工，主要是因为批量铸造成型的槽道尺寸一致性更好，自己铣加工的话很难保证多条平行槽道的尺寸完全统一，批量制作时加工成本也更高，而成品铸铝槽板的槽道精度已经经过出厂校验，拿到手就能直接安装使用，不需要再做二次精加工，能大幅缩短设备的组装调试周期。在气动工装夹具的安装场景里，这类槽板可以直接作为夹具的底板，不同规格的夹紧气缸、定位块都可以通过T型螺栓快速固定在板面上，更换产品型号需要调整夹具定位位置时，只需要松开螺栓就能滑动调整组件位置，不需要重新钻孔，能大幅降低多品种小批量生产时的工装改造成本。在桌面级的3D打印、激光雕刻小型设备里，这类T型槽板也常作为工作平台使用，T型槽可以快速固定不同形状的工件夹具，铸铝材质的导热性好，平台加热时温度能更快均匀传导到整个板面，减少工件因为温度不均出现的翘曲问题。
