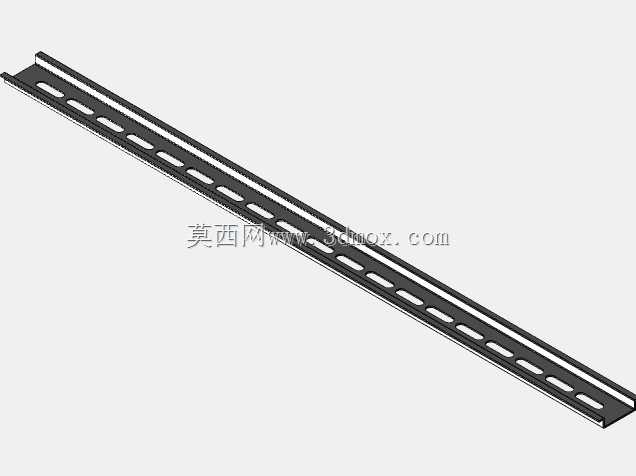

35x7.5mm规格500mm长钢制DIN安装导轨

　　在低压电气柜、工业控制箱、PLC成套设备的装配环节里，DIN导轨是最基础也最核心的安装承载件，几乎所有模数化电气元件都依托这类导轨完成快速卡装，无需针对单个元件单独打孔固定，能大幅压缩成套设备的装配工时，也方便后期运维时的元件更换与回路调整。这款钢制导轨采用标准DIN安装规范设计，截面尺寸为35x7.5mm，是目前工业电气领域应用最广泛的导轨规格，适配绝大多数主流品牌的断路器、接触器、继电器、接线端子、开关电源等模数化电气元件，卡装结构经过尺寸公差校核，元件卡入后卡扣与导轨边缘的配合间隙控制在合理范围，既不会出现卡装过松导致元件滑移脱落的问题，也不会因为过盈量过大造成元件拆装困难。

　　从设计思路来看，这款导轨采用冷轧钢板作为基材，钢材本身的结构强度足以支撑多排重型电气元件的挂载，即使在柜内垂直安装、元件排布密度较高的场景下，也不会出现导轨弯曲变形的情况，能长期保持安装基准的平直度。导轨表面做了均匀的冲孔处理，孔位沿长度方向等距排布，安装时可以直接通过孔位将导轨固定在电气柜的安装梁或者背板上，无需现场二次钻孔，适配不同柜型的安装孔位间距，也能根据实际安装需求灵活选择固定点位置，避免固定点与元件安装位置产生干涉。导轨的边缘做了钝化处理，没有尖锐的毛刺飞边，装配作业时不会划伤操作人员的手部，也不会破坏元件卡扣的绝缘层。

　　从安装边界来看，这款导轨单根长度为500mm，适合中小型控制箱、壁挂式电气柜的内部安装使用，设计时已经考虑了多段拼接的适配性，导轨端面的裁切精度较高，多根导轨拼接时端面贴合紧密，不会出现明显的台阶差，元件可以顺畅地在拼接段之间滑动调整位置，不会出现卡滞。导轨的截面成型尺寸严格遵循通用安装标准，两侧的卡边高度、卡槽深度都经过反复校核，确保不同厂商生产的标准模数化元件都能实现通用卡装，不会出现尺寸不兼容的问题。在实际应用场景中，这类导轨不仅用于常规的工业控制柜装配，在楼宇配电的分户箱、自动化生产线的现场操作箱、新能源设备的配电单元里也有大量应用，钢制材质的导轨相比铝制导轨拥有更高的承重能力，适合挂载重量较大的开关电源、滤波器等元件，同时钢材的抗形变能力更强，在设备运输、现场震动的工况下，也能保持安装位置的稳定性，不会因为长期震动出现导轨变形、元件松脱的问题。

　　建模过程中对导轨的截面轮廓、冲孔排布、边缘倒角都做了精准还原，每一个冲孔的尺寸、间距都和实际量产产品保持一致，卡边的弧度、厚度都按照实际冲压成型的参数进行绘制，能够直接用于电气柜的布局装配仿真，在成套设备的三维设计阶段，可以直接调用该模型进行元件排布、安装空间校核，提前预判导轨长度、固定位置是否与柜内其他结构产生干涉，减少现场装配时的整改工作量。导轨的安装面做了平面度处理，固定后与安装背板贴合紧密，不会出现局部翘起的情况，保证元件安装后整体处于同一平面，接线时不会因为元件歪斜导致端子受力不均。对于长期处于温湿度变化较大工况的应用场景，钢制导轨的表面处理层能够抵御常规的氧化锈蚀，延长导轨的使用寿命，不会因为长期使用出现锈蚀膨胀导致元件卡装失效的问题。在进行三维布局设计时，可以根据柜内的实际安装空间，对该导轨模型进行长度方向的裁切调整，模型的参数化结构能够保证裁切后截面特征保持完整，不会出现特征丢失的问题，方便设计人员快速完成不同安装尺寸的适配。
