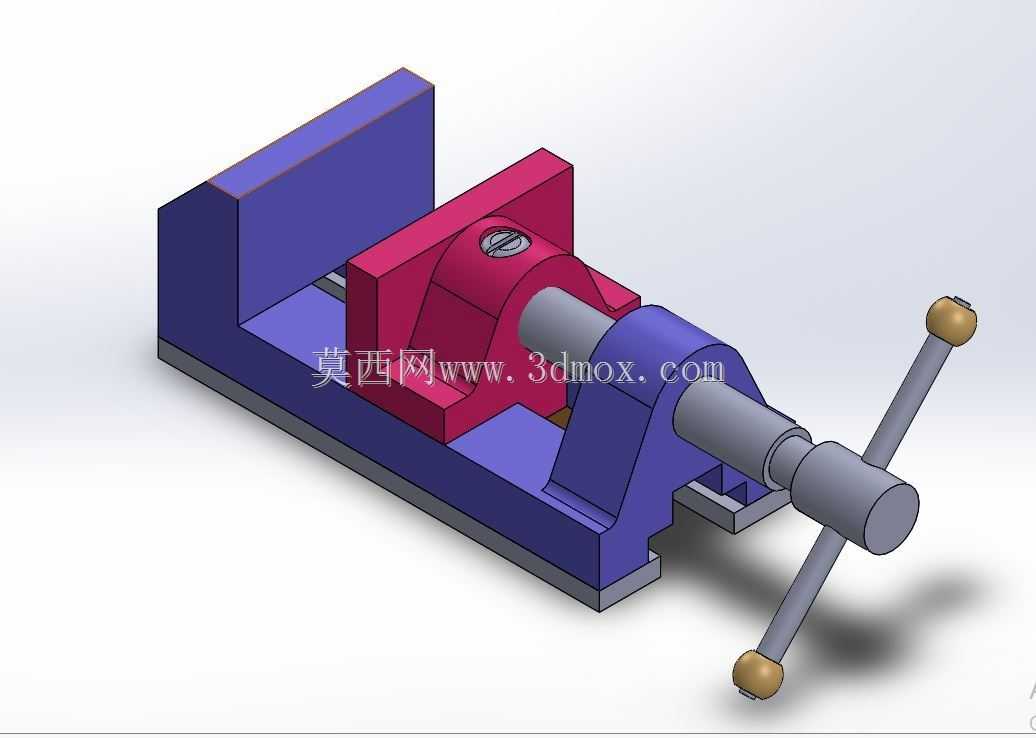

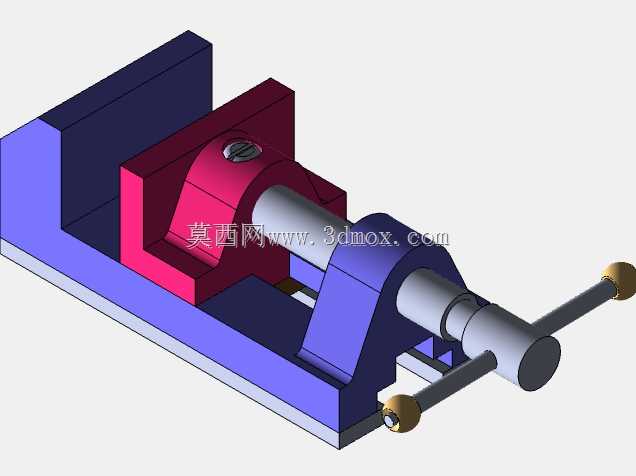

机加工夹持用台虎钳完整装配结构

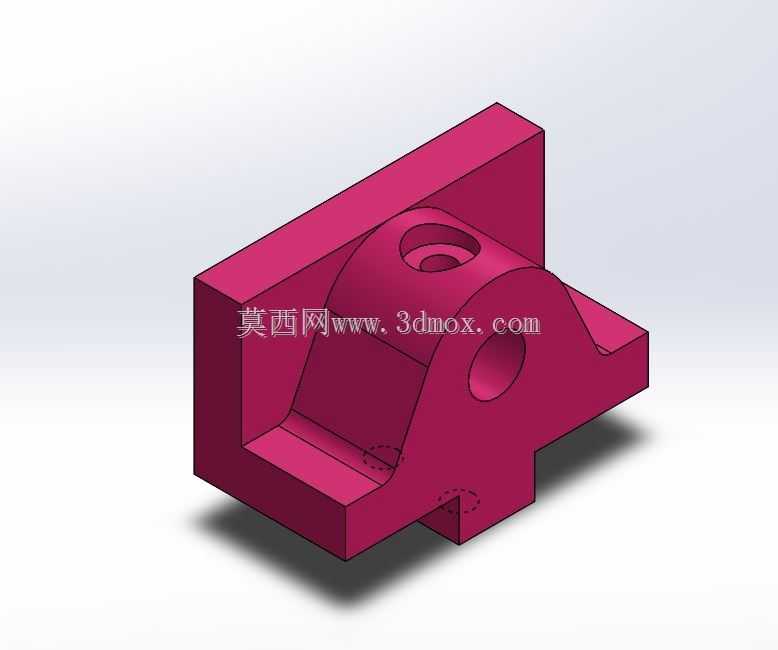

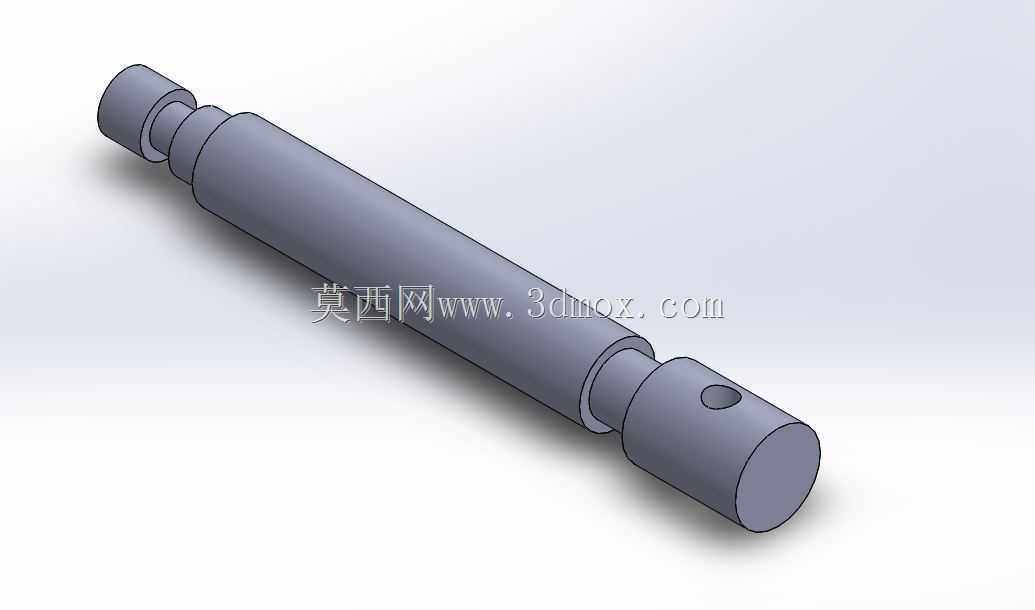

　　在常规机械加工、钳工实训、小型零部件修配场景里，台虎钳是工位上不可替代的基础夹持工装，不管是铣削小零件的基准面、锉修工件毛刺、套丝攻丝，还是小型组件的压装拆卸，都需要依靠台虎钳提供稳定的夹持力，避免工件在加工受力时发生位移，直接影响加工精度与操作安全。这套台虎钳的结构完全遵循实际工业台虎钳的传动逻辑设计，核心采用丝杠螺母副作为动力传递结构，转动带防滑握柄的操作杆时，丝杠会带动活动钳身沿固定底座的导轨方向做直线往复运动，配合钳口处的防滑齿纹结构，既能保证对金属毛坯、成型工件的夹持摩擦力，又能通过丝杠的自锁特性，在停止转动操作杆后持续保持夹持力，不会因为加工过程中的振动出现钳口松脱的问题。

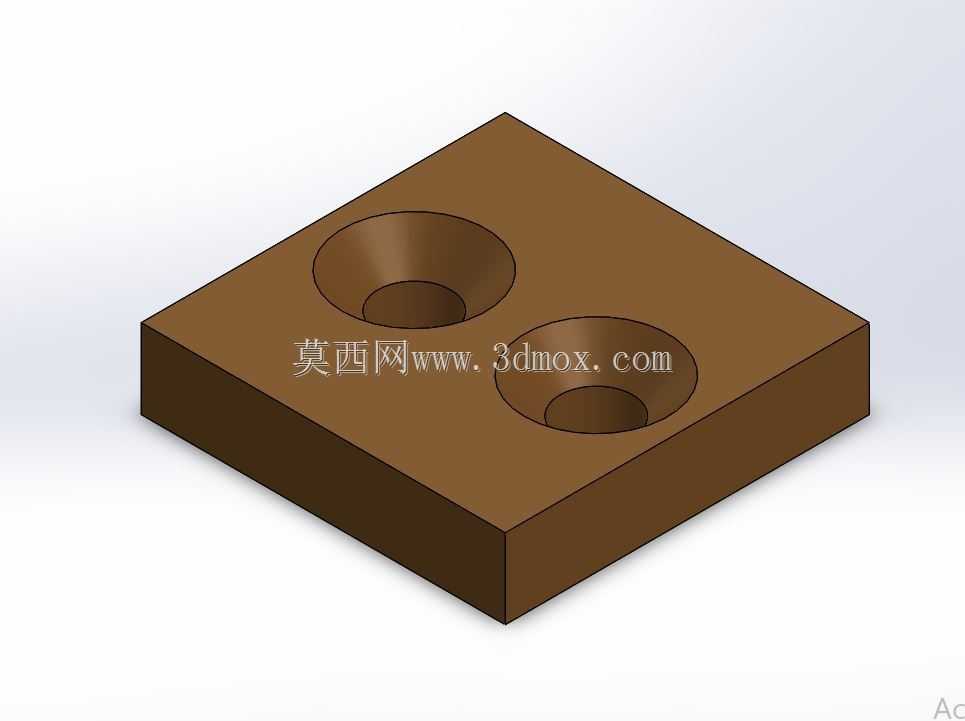

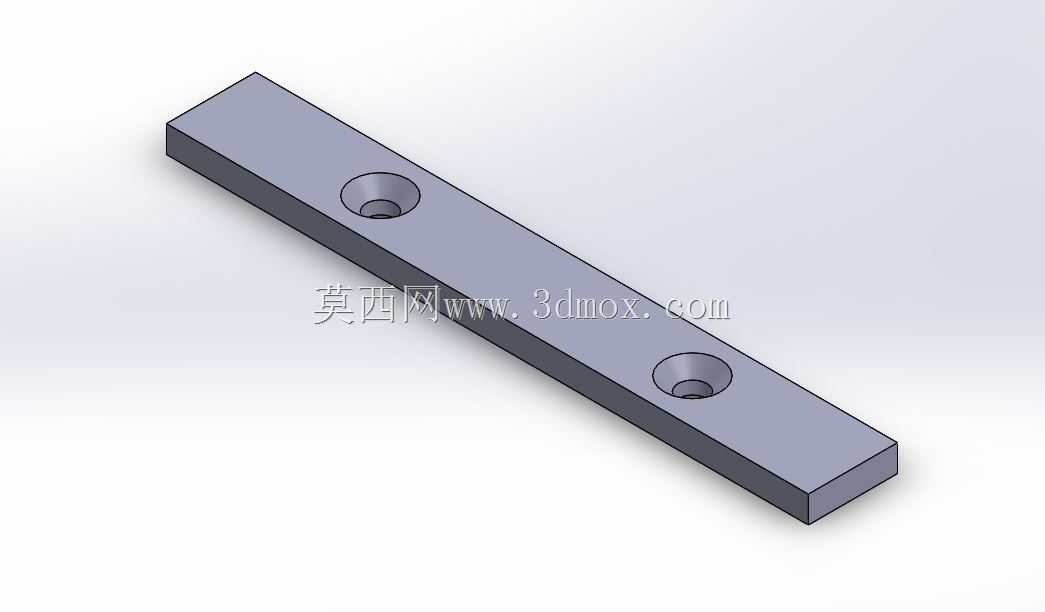

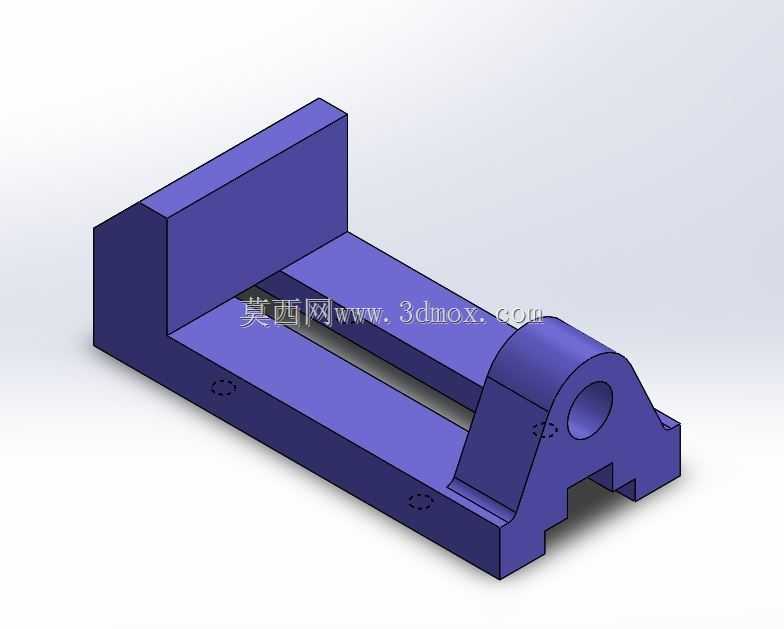

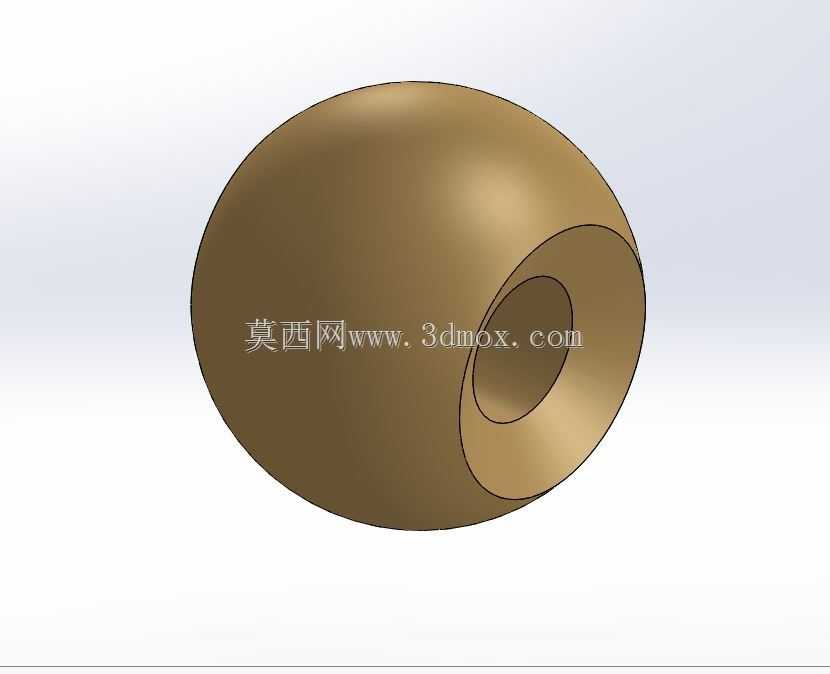

　　从结构设计的细节来看，固定钳身与底座采用一体化的刚性结构设计，底部预留了标准的台面孔位，可通过螺栓直接固定在钳工台、机床工作台的T型槽上，安装边界完全匹配常规工位的安装尺寸，不需要额外做转接板适配；活动钳身与导轨的配合面预留了合理的间隙公差，既保证滑动过程顺畅无卡滞，又能避免间隙过大导致夹持时钳口上翘，影响夹持的平行度精度。钳口部分采用可更换的结构设计，长期使用磨损后可以单独拆卸更换钳口板，不需要整体更换钳身，降低工装的维护成本；操作杆的两端设置了球形挡头，转动施力时不会出现手滑脱杆的问题，同时操作杆的长度经过力学核算，普通操作人员手动施力就能产生足够的夹持扭矩，满足常规黑色金属、有色金属零件的夹持需求，不会因为力臂过短导致夹持力不足，也不会因为力臂过长造成过度施力夹伤薄壁工件。

　　在实际应用中，这类台虎钳除了基础的工件夹持功能，还可以配合V型块、角度垫铁等辅具，实现轴类零件、异形零件的角度装夹，覆盖钻、锉、磨、小型装配等多工序的使用需求。设计过程中对各部件的装配干涉做了完整校验，丝杠与螺母的配合段、活动钳身的滑动行程、钳口的最大开合距离都符合常规台虎钳的参数范围，固定钳身的尾部设置了丝杠的轴向定位结构，保证丝杠转动时只传递扭矩不发生轴向窜动，让活动钳身的进给动作平稳可控。从外形尺寸来看，整体结构紧凑，不会占用过多的工位台面空间，底座的承重结构经过加强处理，承受敲击、压装等冲击力时不会出现结构变形，各连接部位的圆角、倒角处理都符合机械加工的工艺要求，没有出现无法加工的尖锐结构或工艺死角。

　　对于三维建模学习者而言，这套完整的装配结构可以清晰展示丝杠传动、导轨导向、紧固件连接的实际装配关系，理解工装夹具设计中刚性、行程、操作便利性的平衡思路，也可以作为机加工工位布局、工装配置方案的参考模型，帮助设计人员在做工位规划时准确核算台虎钳的安装空间、操作空间预留尺寸，避免出现工位布局后操作干涉的问题。
