多缸发动机进气歧管组件结构设计

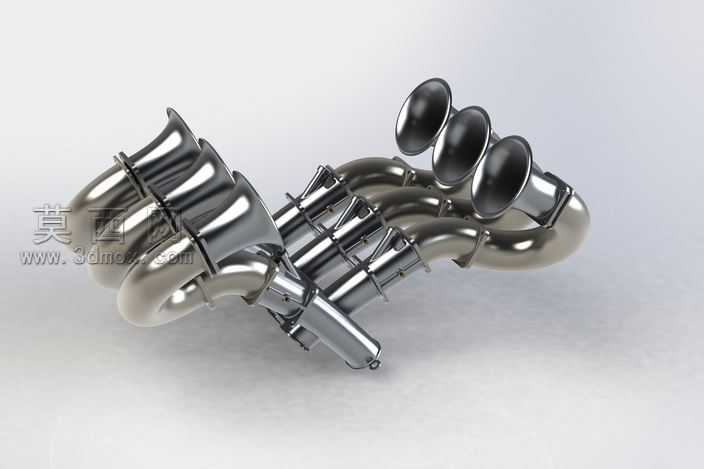

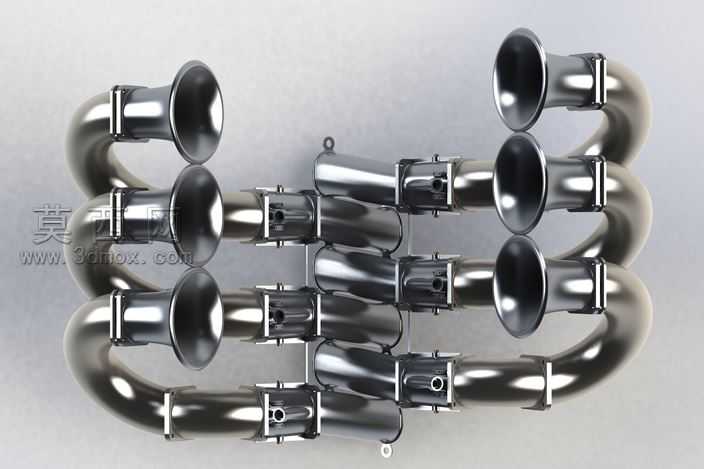

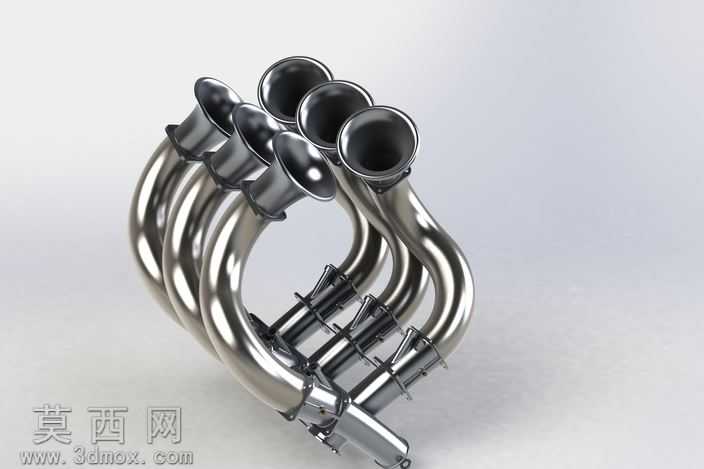

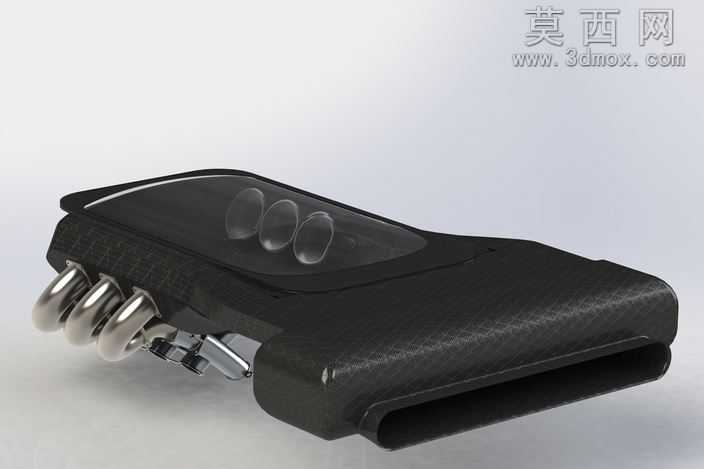

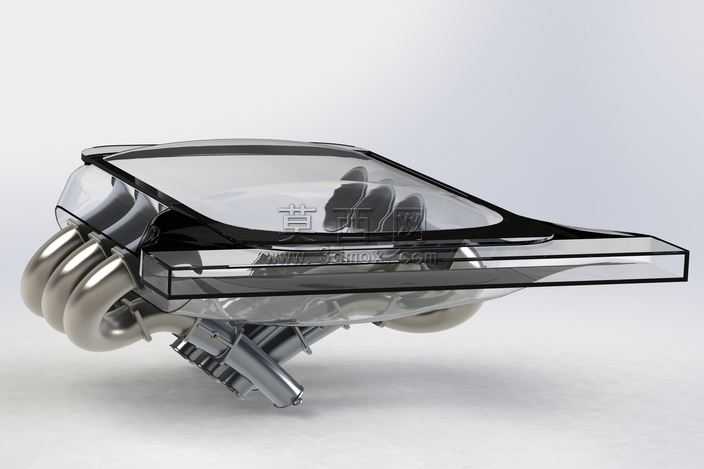

本作品为多缸发动机配套的进气歧管组件三维建模成果，建模阶段采用SolidWorks软件完成全参数化设计，首先基于发动机气缸排布间距确定各进气支路的中心距参数，以等长进气原则规划每一段弯管的曲率半径与走向，避免各缸进气阻力差异过大。建模过程中先绘制各段管路的中心引导线，通过扫描特征生成管路主体结构，针对管路端部的喇叭口进气端，采用旋转凸台特征完成扩口结构建模，保证进气入口处的流线型过渡，降低进气紊流产生的概率。管路连接固定部位的卡箍安装座、连接法兰结构，均通过拉伸、切除特征完成细节构建，精准还原了紧固件安装位的尺寸与定位关系。材质渲染阶段采用抛光金属材质，调整材质的反射率、粗糙度参数模拟不锈钢抛光后的金属光泽，通过环境贴图的反射效果强化金属管路的曲面质感，同时对管路内壁做哑光金属处理区分内外结构的视觉差异。结构设计上预留了空气阀安装位，当前版本为基础结构验证阶段的模型，未做极致的流阻优化，主要用于验证多管路弯转布局的空间合理性，检查各管路之间是否存在干涉问题，确认整体结构在发动机舱内的安装适配性，为后续的空气动力学优化、流阻仿真分析提供基础的三维数模支撑，也可作为进气系统改装设计的参考基础模型，帮助设计者快速理解等长进气歧管的排布逻辑与结构组成。
