工业通道自复位式自闭安全门结构

　　这款自闭式安全门主要应用于工业生产区域的临边通道、设备检修平台、爬梯入口、高空作业平台出入口等需要人员通行但必须保持常闭状态的防护场景，在工厂车间、仓储物流区、设备运维通道、钢结构平台等场景中，能够避免人员通行后忘记关闭防护门导致的高空坠落、误入危险区域等安全隐患，是工业安全防护体系中重要的被动防护构件。

　　从实际使用逻辑来看，该自闭门无需额外配置弹簧、闭门器等外置复位元件，完全依靠自身结构的重心偏移实现自动闭合：当人员推动门体开启时，门体绕铰接轴转动后整体重心偏离铰接轴的垂直投影面，在自重作用下会产生绕铰接轴回转的力矩，当人员通过后门体不受外力阻挡时，会在自重力矩驱动下自动回转到闭合位置，无需人工手动关闭，从结构原理上规避了外置闭门器易损坏、弹簧疲劳失效、维护成本高的问题，适合在多粉尘、高湿度、有腐蚀介质的工业环境中长期使用，不会因为外置元件锈蚀、卡滞导致自闭功能失效。

　　设计过程中优先考虑了现场安装的适配性，门体主体采用直径42.4mm、壁厚2.6mm的圆管弯折成型，标准配置下U型管段的基准长度为1000mm，现场安装时可以根据实际通道的宽度需求，配合配套的弯头管件对直管段进行切割调整，不需要重新定制弯折构件，能够适配不同宽度的通道开口，降低现场改造的加工难度。门体的安装座采用适配U型螺栓的连接结构，标准配置匹配M12规格的U型螺栓，可以直接固定在同管径的护栏立柱、爬梯侧管上，不需要在现有护栏结构上额外焊接连接板，既可以在新建防护系统中配套安装，也可以对现有无自闭功能的防护通道门进行改造升级，安装过程不需要复杂的加工设备，普通运维人员借助常规扳手即可完成装配。

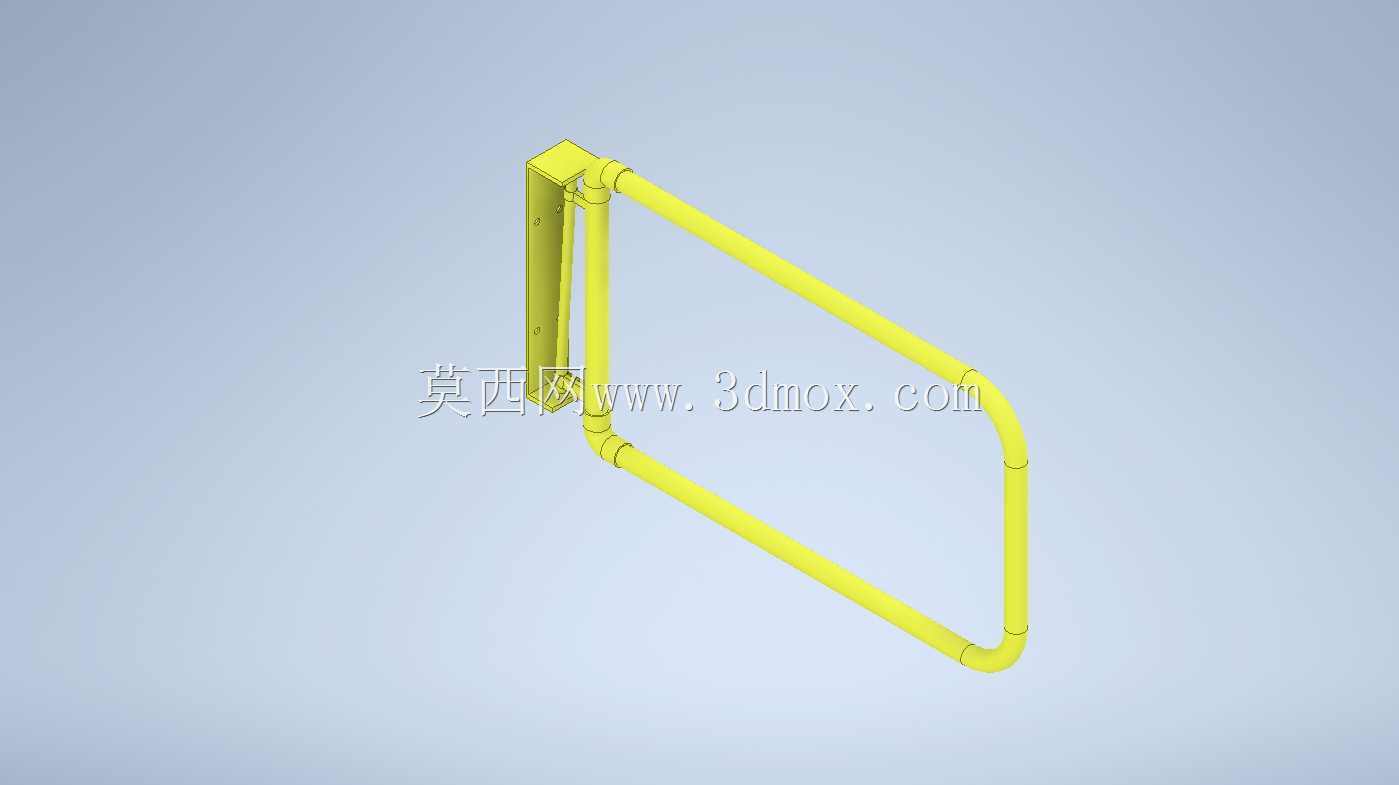

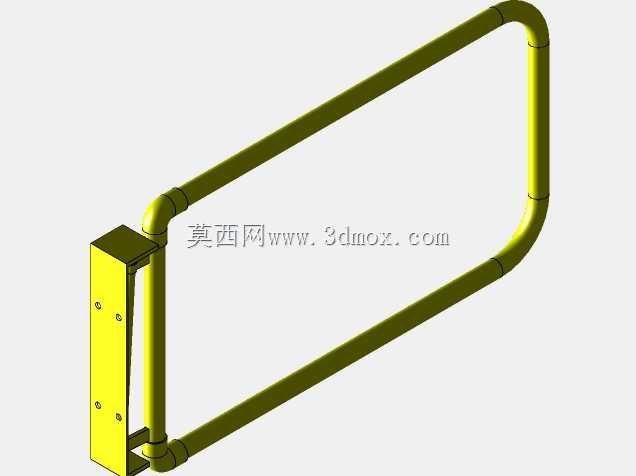

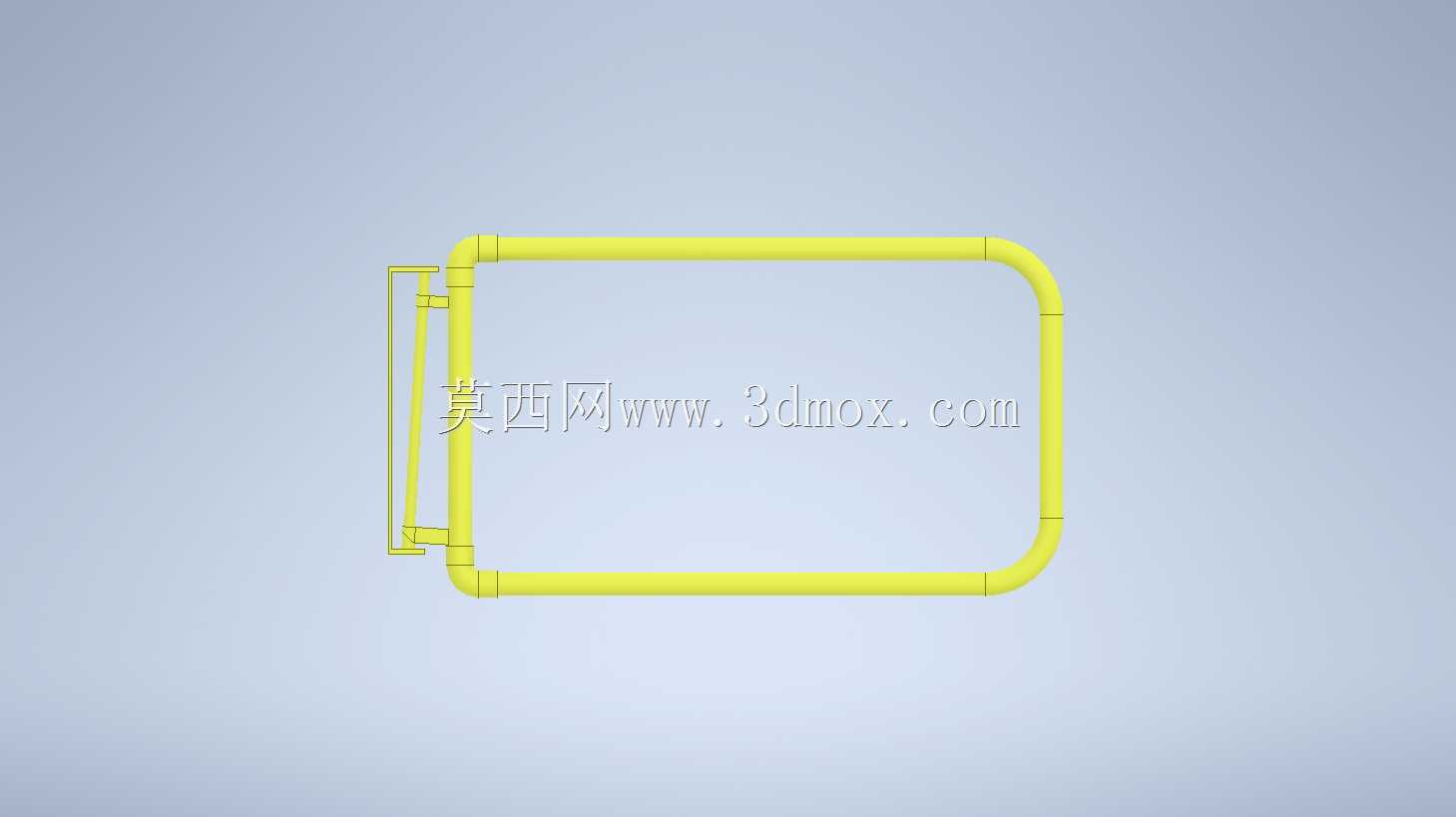

　　整个门体的结构分为安装支架、回转门体两个核心组件，安装支架通过U型螺栓固定在通道侧的固定结构上，门体与支架之间通过铰接结构连接，设计时特意将门体的铰接轴设置为与垂直面存在微小倾角，配合门体自身的重心分布，保证闭合位置是门体的重心最低位，避免门体在半开位置卡滞。门体下部和上部的杆件间距经过优化，既保证人员通行时不会被杆件磕碰，也能避免人员从门体杆件间隙意外探出，同时底部杆件的位置经过调整，能够在门体闭合时与通道侧的护栏杆件形成连续的防护面，不存在超过安全规范要求的间隙。现场安装时可以根据实际的安装角度，调整支架与固定立柱的相对位置，改变铰接轴的倾斜角度，从而调整自闭力矩的大小：如果需要门体闭合速度更快，可以适当增大铰接轴的倾角，增大力矩；如果需要门体闭合动作更平缓，避免撞击产生噪音，则可以适当减小倾角，适配不同场景的使用需求。

　　门体的杆件连接采用焊接工艺，所有弯折处采用标准弯头对接，焊缝位置集中在杆件与弯头的对接处，焊接完成后打磨平整，不会出现尖锐的毛刺、棱角，避免人员通行时刮蹭受伤。门体整体为框架式结构，自重较轻，人员开启时不需要施加过大的推力，单手即可轻松推开，同时自重产生的复位力矩足够克服铰接位置的摩擦阻力，保证在无外力时能够可靠回到闭合位置，不会出现停在半开状态的情况。在实际应用中，这类自闭门常搭配工业护栏、爬梯护笼、平台防护栏共同使用，构成完整的临边防护系统，相比传统的插销式、搭扣式防护门，不需要人员手动操作锁闭结构，完全依靠机械结构实现自动闭合，不会因为人员疏忽导致防护门处于常开状态，大幅降低临边区域的安全风险。

　　考虑到不同现场的安装条件差异，该结构的安装支架预留了足够的调整余量，U型螺栓的连接孔位允许支架在立柱上进行上下、角度的调整，不需要严格控制安装位置的精度，即使现场安装存在一定的位置偏差，也可以通过调整支架位置保证门体的转动顺畅、自闭功能可靠。门体的转动部位采用无外置轴承的简支铰接结构，配合圆管自身的接触面实现转动，结构简单可靠，不需要定期加注润滑脂，在多粉尘的工况下也不会因为粉尘进入铰接缝隙导致卡滞，长期使用的维护成本极低。
