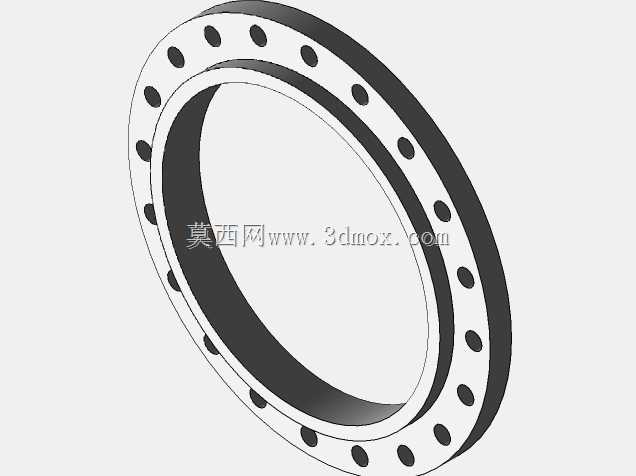

20寸150磅凸面滑动法兰连接构件

　　在石油化工、市政给排水、工业流体输送管线的中低压工况中，凸面滑动法兰是管线对接、阀门与管线连接、设备端口接驳环节最常用的可拆卸连接件之一，这类20寸规格、150磅压力等级的凸面滑动法兰，主要适配公称通径20英寸的低压流体输送管线，常见于净水厂输水主管线、化工园区常温工艺物料管线、暖通空调循环水大口径主管的连接节点，相比对焊法兰，滑动法兰的现场安装对位难度更低，不需要提前将法兰与管材做组对点焊后再焊接，对于大口径管线的现场施工来说，能有效降低高空作业、狭窄管廊内的施工难度，缩短管线安装的作业周期。

　　从结构设计逻辑来看，这款凸面滑动法兰的密封面采用凸面（RF）结构，密封面凸起高度符合ASME B16.5标准的对应要求，凸起的密封面可以在安装垫片时形成更集中的密封比压，适配非金属平垫片、缠绕式垫片等常用中低压密封件，在150磅对应的公称压力等级下，能够满足常温工况下最高1.0MPa级别的流体密封要求，避免管线内输送的水、低压油品、常温工艺介质出现泄漏。法兰的内孔设计为滑动配合尺寸，内径比适配的20英寸钢管外径大1.5-2mm，现场安装时可以直接将法兰套在钢管端部，调整好法兰螺栓孔的周向对位角度后，在法兰内侧和外侧分别做角焊缝连接，不需要像对焊法兰那样加工坡口做对接焊，对于壁厚较薄的大口径低压钢管来说，这种连接方式的焊接变形量更小，后期如果需要拆卸更换管段或者阀门，只需要松开螺栓即可完成拆解，维护便捷性更高。

　　从安装边界尺寸来看，这款法兰的所有尺寸均取自ASME B16.5管法兰标准，法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径、密封面直径、法兰厚度都严格对应标准中20寸Class150凸面滑动法兰的参数要求，螺栓孔沿法兰周向均匀分布，安装时不需要额外做孔位适配，只要是同压力等级同通径的标准法兰、阀门端口，都可以直接配对安装，不需要二次加工。法兰盘的厚度经过强度校核，在150磅级的工作压力下，法兰盘在螺栓预紧力和管线内压的共同作用下，不会出现翘曲变形导致密封失效，螺栓孔的位置度公差控制在标准允许范围内，现场组对时不会出现螺栓无法穿入的问题。

　　在实际工程选型中，这类滑动法兰通常用于压力波动小、介质温度不超过200℃的工况，不适合用于高温高压、有频繁温度交变或者剧烈振动的管线节点——这类工况下滑动法兰的角焊缝连接位置容易出现疲劳开裂，密封面也容易因为法兰变形出现泄漏。在三维建模过程中，这类标准件的建模需要严格卡准标准中的每一项尺寸公差，尤其是密封面的平面度要求、螺栓孔的位置度要求，因为这类法兰是通用互换件，如果模型尺寸出现偏差，后续导出工程图加工或者做管线装配模拟时，就会出现装配干涉、密封面不匹配的问题。建模时需要注意法兰内孔与钢管的配合间隙，不能将内孔尺寸做的和钢管外径完全一致，否则现场安装时无法顺利套入管材，同时凸面密封面的边缘要做微小的倒角处理，避免安装垫片时划伤垫片表面影响密封效果。另外法兰盘的所有锐边都要做倒钝处理，符合工程零件的加工工艺要求，避免加工和安装过程中出现锐边割伤的问题。

　　在管线装配模拟中，这类滑动法兰的装配逻辑是先将法兰套入管材端部，预留出焊缝的位置，再将垫片放置在两个配对法兰的凸面密封面之间，穿入螺栓后按照对角顺序逐步拧紧螺栓，达到标准要求的螺栓预紧力矩，确保密封面受力均匀，不会出现局部压溃或者密封比压不足的问题。相比高压力等级的对焊法兰，这类滑动法兰的材料用量更少，加工成本更低，安装效率更高，是大口径中低压流体输送系统里性价比极高的连接构件，在市政供水、污水处理、常规化工低压物料输送、建筑暖通循环水系统中都有极广泛的应用。建模过程中还需要注意，法兰的水线（密封面的同心圆细纹）如果是用于实际加工的模型需要按照标准加工要求做出，如果是用于装配示意的模型可以适当简化，但密封面的直径和凸起高度不能做简化，否则会影响装配间隙的模拟准确性。
