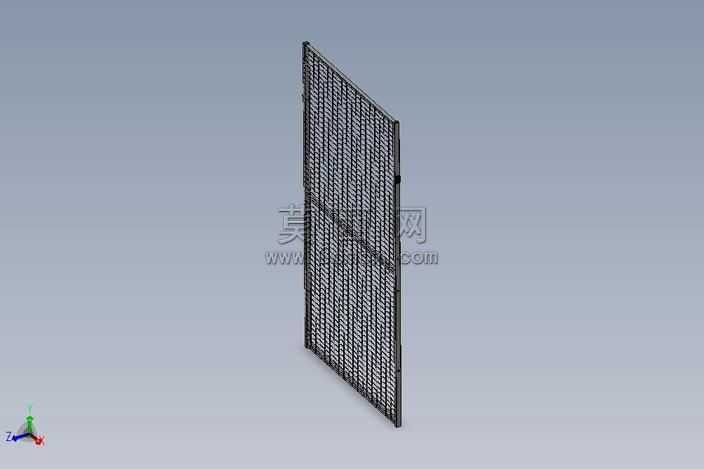

立式网格防护隔断板三维结构设计

本作品为立式网格防护隔断板的三维参数化建模成果，建模过程依托三维设计软件完成全流程结构搭建，首先通过草图绘制确定隔断板的整体外轮廓尺寸，以矩形基准面为基础绘制侧边支撑边框的截面轮廓，通过拉伸凸台命令生成两侧的竖向支撑边框，边框采用等厚度实体结构，保证整体支撑强度的同时控制构件自重。随后进行网格部分的建模，先绘制单根网格筋条的截面草图，通过线性阵列命令按照均匀间距完成横向与纵向筋条的排布，筋条交叉位置采用实体合并的方式处理，避免出现结构缝隙，网格整体通透率经过合理测算，既保证防护隔断的遮挡防护作用，又能满足通风、透视的使用需求。隔断板底部做了加厚收边处理，提升放置状态下的稳定性，侧边边框预留了拼接安装的卡槽结构，可实现多块隔断板的快速拼接组合，适配不同尺寸的空间隔断需求。材质渲染阶段，为整体构件赋予哑光金属材质，筋条部分做了细微的磨砂质感处理，边框部分添加了轻微的金属反光效果，还原金属构件的真实质感，渲染过程中调整了环境光与漫反射参数，让网格结构的通透层次得到清晰展现，避免筋条结构出现视觉糊化的问题。设计思路上围绕工业场景的防护隔断需求展开，在保证结构强度符合安全防护标准的前提下，尽可能优化构件的重量与材料利用率，网格筋条的间距经过反复调整，既避免间距过大失去防护意义，也防止间距过小造成材料浪费与通风透视性能下降，整体结构无多余冗余设计，所有特征均服务于安装便捷、结构稳固、实用性强的核心需求，可直接用于车间防护隔断、设备区域围挡、临时空间分隔等场景的方案展示与生产加工参考。
