立式带孔安装支座机械零件结构设计

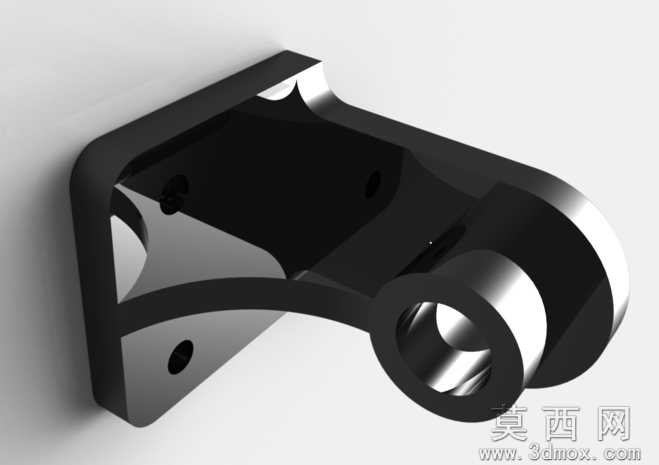

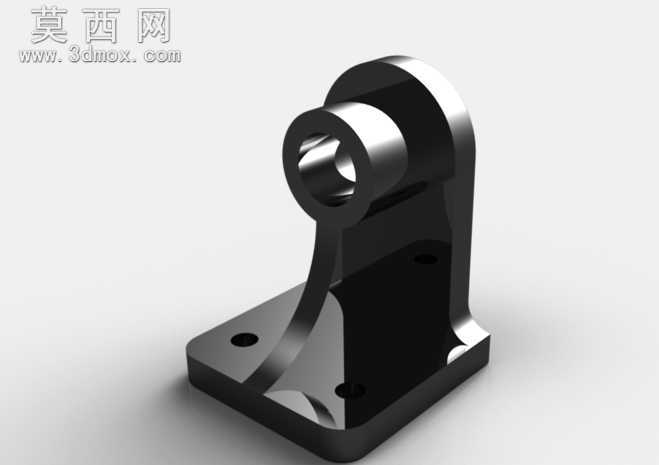

该作品为一款立式支撑安装支座的三维设计成果，建模阶段以参数化特征建模逻辑为核心，先绘制底部安装法兰的二维草图，精准定位两个安装通孔的中心距与孔径尺寸，通过拉伸特征生成带圆角过渡的法兰底座，底座边缘做了等半径倒圆角处理，既消除应力集中隐患，也优化了零件的加工工艺性。支座的竖向支撑臂采用变截面流线型设计，从底座处的宽幅结构平滑过渡到上部的轴承安装筒位置，通过放样特征实现曲面的顺滑衔接，支撑臂与底座、上部筒身的衔接位置均添加了加强筋结构，筋板的厚度与过渡圆角经过受力模拟校验，可在满足轻量化要求的前提下提升整体结构的抗扭、抗弯承载能力。上部的同轴安装筒采用双层同轴孔设计，外层筒身与竖向支撑臂一体化成型，内孔预留了轴承安装的配合公差位，筒身端面做了倒角处理，方便装配时的导向导入。材质渲染阶段选用了哑光金属材质，模拟铸铁喷塑后的表面质感，通过调整环境光与反射参数，清晰呈现零件各曲面的结构转折与光影关系，渲染视角选择斜向45度俯视角度，可同时完整展示底座安装结构、竖向支撑形态与上部筒身的孔位特征。整体设计遵循机械零件的通用设计规范，所有孔位、倒角、圆角的尺寸均参考通用机械加工的工艺标准，既保证零件的结构强度满足支撑安装的使用需求，也兼顾了后续数控加工、3D打印等不同制造工艺的可行性，各特征的建模历史保留完整参数，可根据实际使用场景的安装尺寸、承载要求快速调整对应参数，生成适配不同工况的衍生版本。
