L型多孔麦卡诺连接支架结构设计

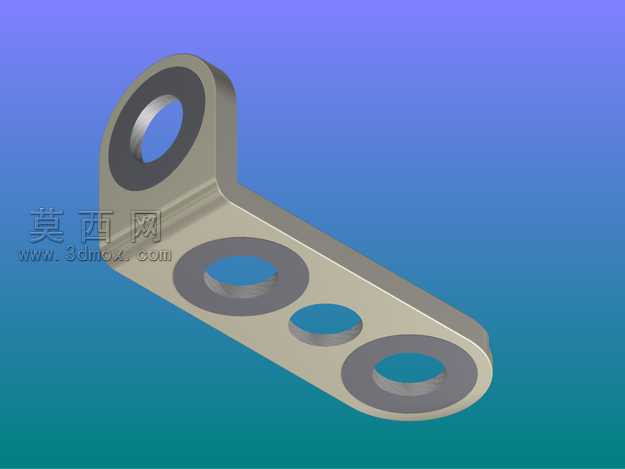

本作品为麦卡诺拼装体系下的L型多孔连接支架，采用三维参数化建模方式完成全流程设计，建模过程中首先以二维草图绘制支架的整体轮廓，精准定位各安装孔的圆心位置与孔径尺寸，保证孔位间距符合麦卡诺标准拼装的模数要求，随后通过拉伸特征生成支架的基础实体，再对所有棱边添加统一规格的圆角过渡，既消除锐边提升使用安全性，也让构件外观更具工业设计的流畅感。材质设计上选用哑光磨砂质感的硬质工程塑料材质，通过调整材质的粗糙度、漫反射参数模拟真实注塑件的表面质感，渲染阶段采用柔和的侧上方打光方案，清晰呈现支架的立体弯折形态与孔位结构，同时添加柔和的地面阴影增强模型的空间真实感。结构层面，支架采用90度直角弯折构型，短边设置单枚大直径安装孔，长边均匀排布三枚等直径安装孔，所有孔位均为贯穿式设计，可适配标准麦卡诺螺栓紧固件，实现不同方向杆件的垂直连接固定，弯折处做了等厚加强处理，保证连接受力时的结构强度，避免直角位置出现应力断裂问题。设计思路围绕模块化拼装的通用性展开，在保证结构强度的前提下尽可能优化构件自重，孔位的排布兼顾了不同拼装场景下的连接调节需求，既可以作为直角转角的固定连接件，也可通过不同孔位的组合实现安装角度的微调，适配麦卡诺拼装体系中各类框架结构的搭建需求，整体建模精度控制在0.01mm公差范围内，可直接用于3D打印制作或拼装结构的虚拟装配验证。
