船舶航行信号桅杆灯结构设计

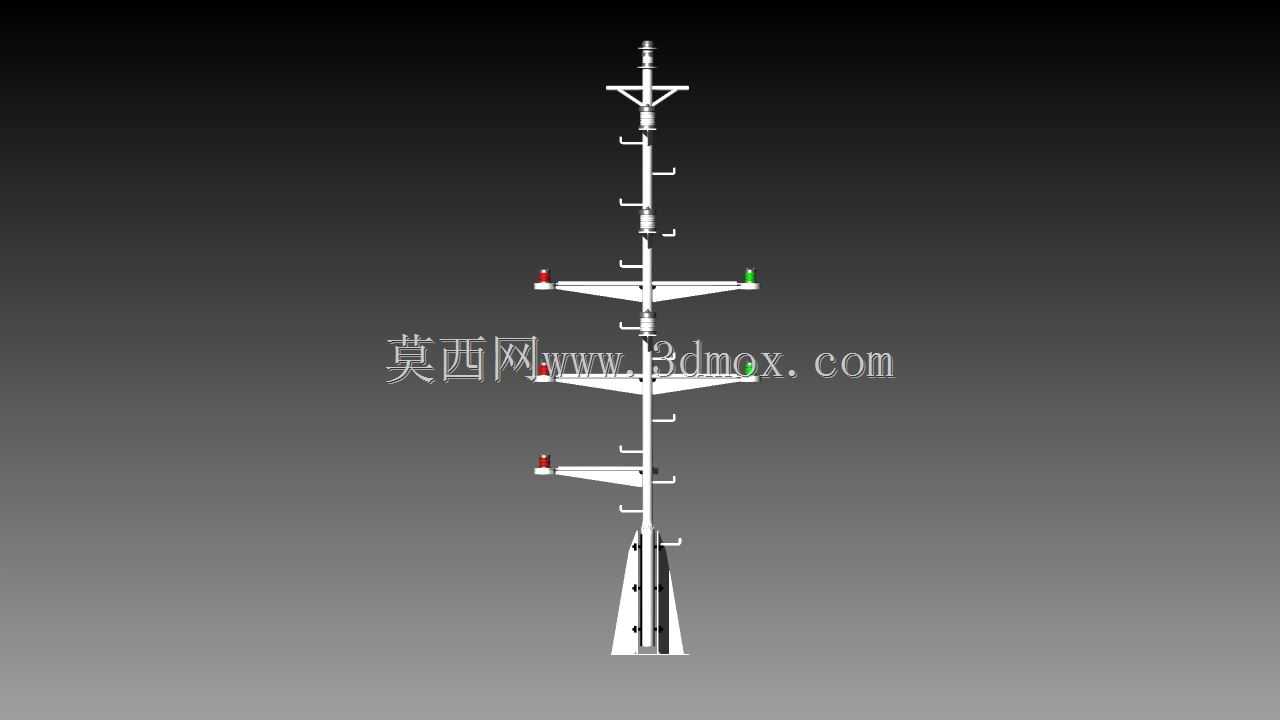

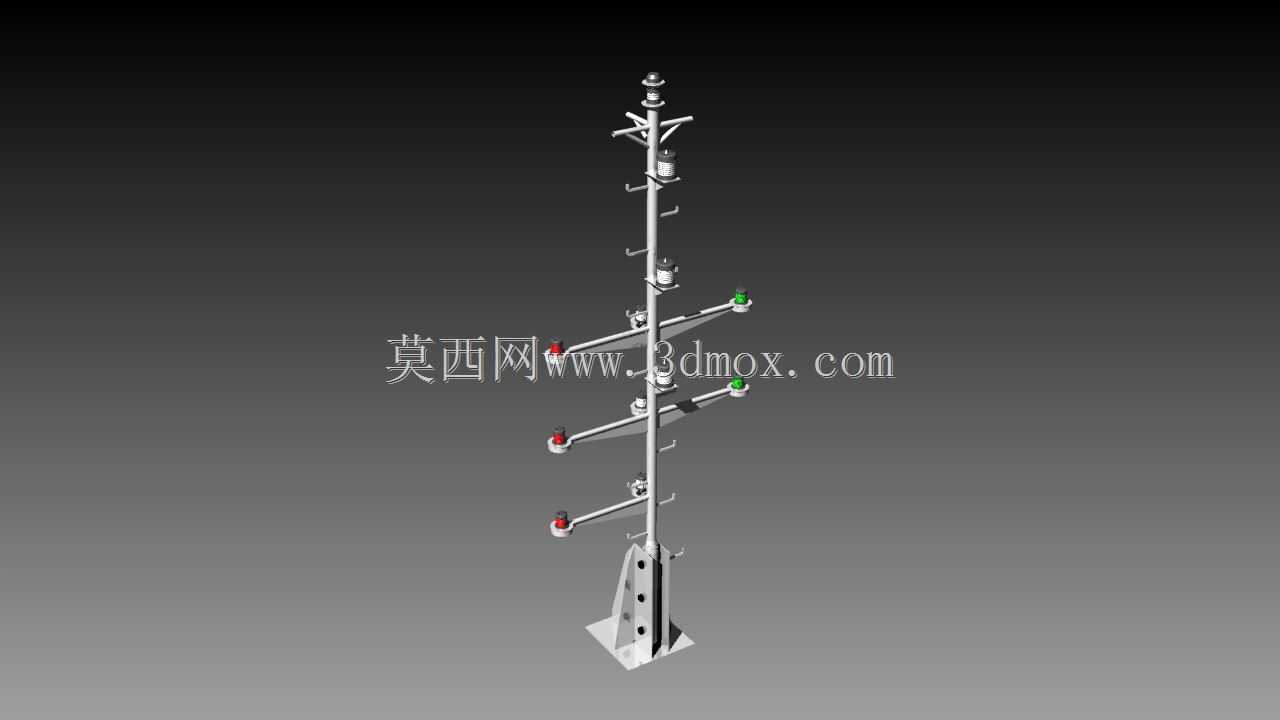

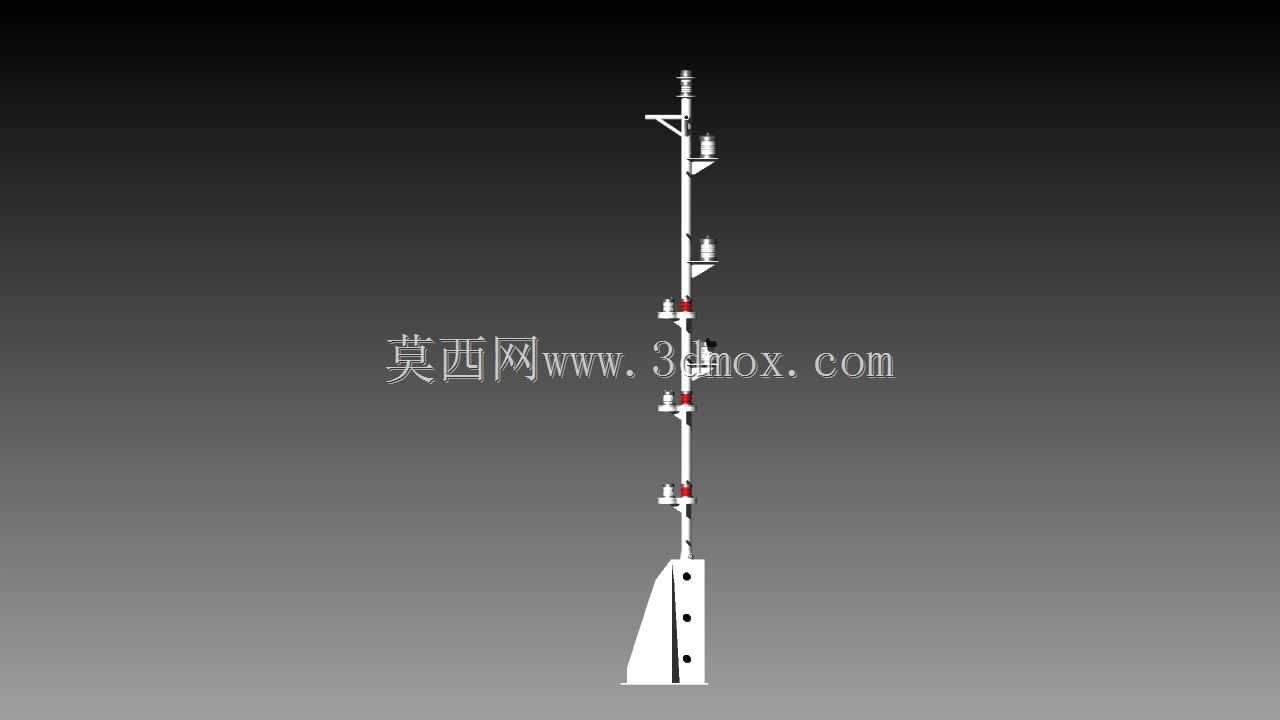

　　在船舶舾装设计领域，信号桅杆灯是保障船舶夜间航行、锚泊作业时对外传递航行状态的核心舾装部件，其安装位置通常位于船舶上层建筑顶部的主桅杆区域，需要覆盖全周360度的可视范围，满足不同航行工况下的海事信号规范要求。这套桅杆灯结构采用分层悬臂式布置逻辑，主杆体为变截面立柱结构，底部采用带加强筋的法兰安装座，通过螺栓与桅杆顶部的预埋安装基板固定，安装座上预留的螺栓孔位匹配常规海船桅杆的通用安装间距，不需要额外做基座改造即可适配多数中小型货船、工程作业船的桅杆安装边界。

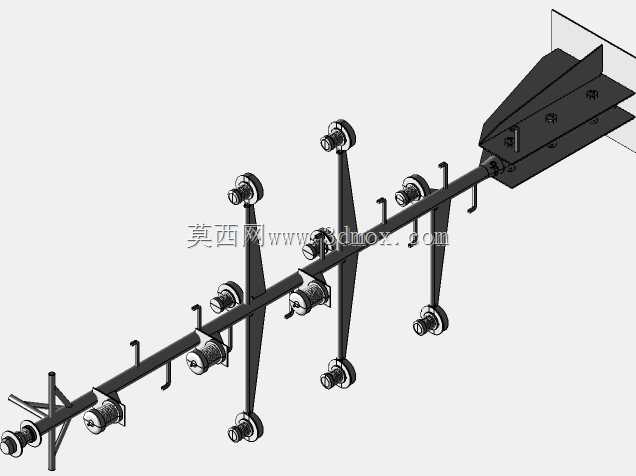

　　主杆体上分层布置多组横向悬臂，不同高度的悬臂对应不同功能的航行灯具：最上层的短悬臂布置最高位置的锚灯与桅灯，满足远距离可视的高度要求；中层的两组对称悬臂分别布置左右舷灯、失控信号灯与作业状态标识灯，悬臂末端的灯具安装座带有角度调节余量，可根据船舶实际干舷高度调整灯具照射俯仰角，避免光线被上层建筑遮挡；下层悬臂布置拖带信号灯、环照灯等近距识别灯具，不同灯具的安装位置严格遵循海事避碰规则的间距要求，避免不同颜色、不同功能的灯光出现混光干扰。

　　从结构强度设计角度看，主杆体采用薄壁无缝钢管分段焊接成型，每段杆体的连接位置设置内衬加强套，避免长期受海上盐雾腐蚀、风浪冲击后出现焊缝疲劳开裂；横向悬臂与主杆的连接位置采用三角加强筋焊接，悬臂本身采用流线型截面型材，降低航行时的风阻，同时在每个悬臂的灯具安装位预留防水线缆穿线孔，所有线缆从杆体内部空腔走线，外部无裸露线缆，避免海浪拍击、盐雾侵蚀造成线路老化短路。杆体中部设置的爬梯踏步与顶部的检修平台，方便船员定期登杆检修灯具、更换光源，踏步表面做防滑滚花处理，即使在雨天船体摇晃的工况下也能保障检修作业的踩踏安全。

　　实际选型应用中，这类桅杆灯结构需要匹配船舶的总吨级、航行区域调整整体高度：内河航行的小型船舶可适当降低杆体总高，减少过桥时的净空限制；远洋航行的船舶则需要加高杆体，提升灯具的可视距离，同时在杆体底部增加减震阻尼结构，降低船舶主机长期振动传导到杆体造成的紧固件松动风险。建模过程中需要重点核对不同灯具的安装孔位尺寸、悬臂的伸出长度与杆体的重心位置，避免整体结构重心偏移造成桅杆受侧向风压时出现额外弯矩，底部法兰的螺栓规格需要根据杆体总高、受风面积计算抗风载拉力，确保在12级强风工况下结构不会出现倾覆变形。灯具的安装座全部采用标准化快拆结构，更换灯具时不需要整体拆解悬臂，仅需松开安装座的紧固螺栓即可完成更换，降低海上运维的作业难度。杆体表面整体做热镀锌防腐处理后再喷涂船舶专用面漆，所有焊接位置做打磨钝化处理，避免盐雾环境下出现焊缝锈蚀，延长整套结构的海上服役寿命。
