船用救生艇回转吊放起重装置结构设计

　　这款船用起重装置核心服务于船舶舷侧救生作业场景，主要承担救生艇、救助艇的舷外吊放与回收作业，也可兼顾甲板区域轻型物料的短距离转运吊运，是船舶救生系统里不可或缺的甲板机械配套件。从实际作业逻辑来看，该装置的底座采用法兰式安装结构，安装基面需与船舶甲板预埋的加强结构焊接固定，底座法兰的螺栓孔位按照船级社规范要求做等距圆周排布，安装时需保证基座上平面的水平度偏差不超过千分之一点五，避免回转作业时出现偏载卡滞的问题。

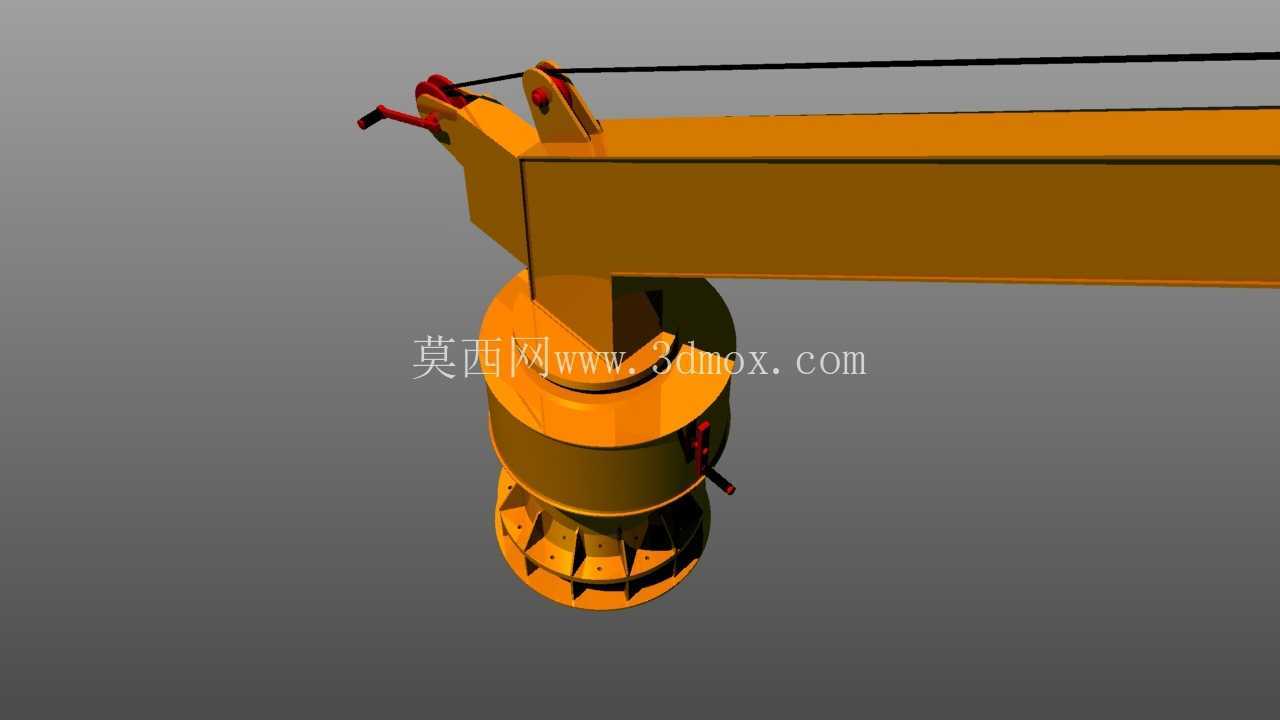

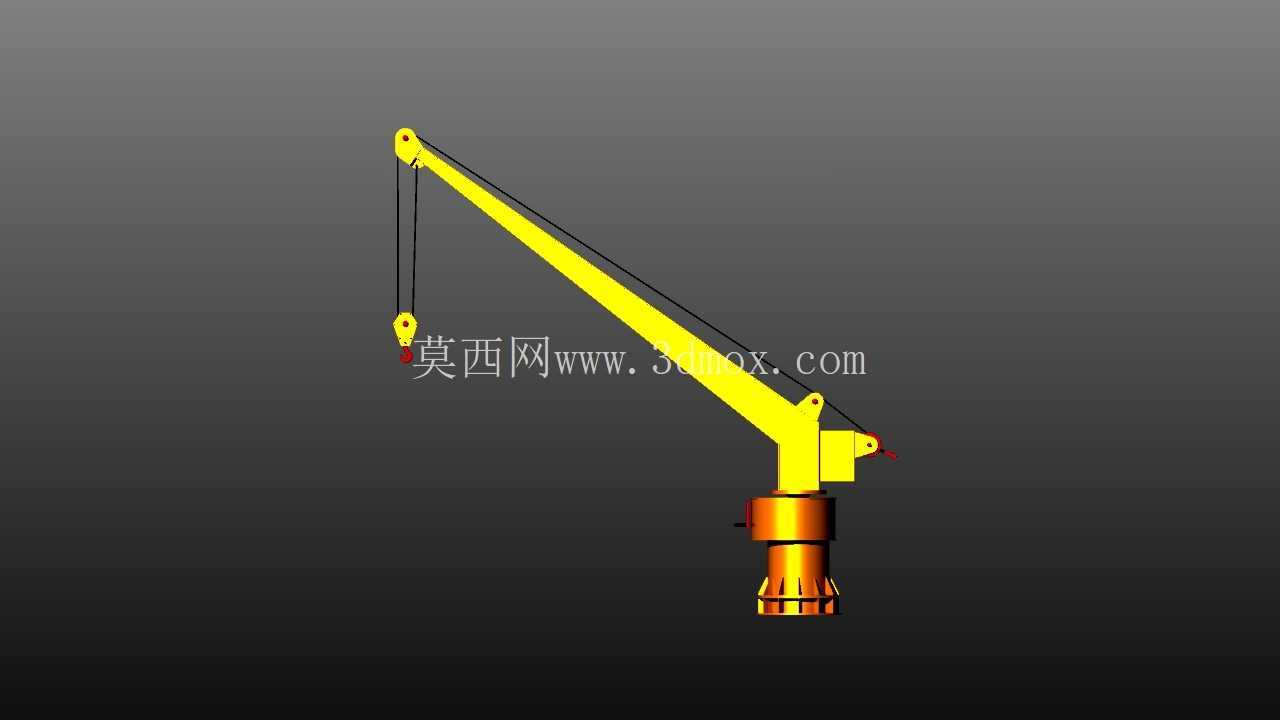

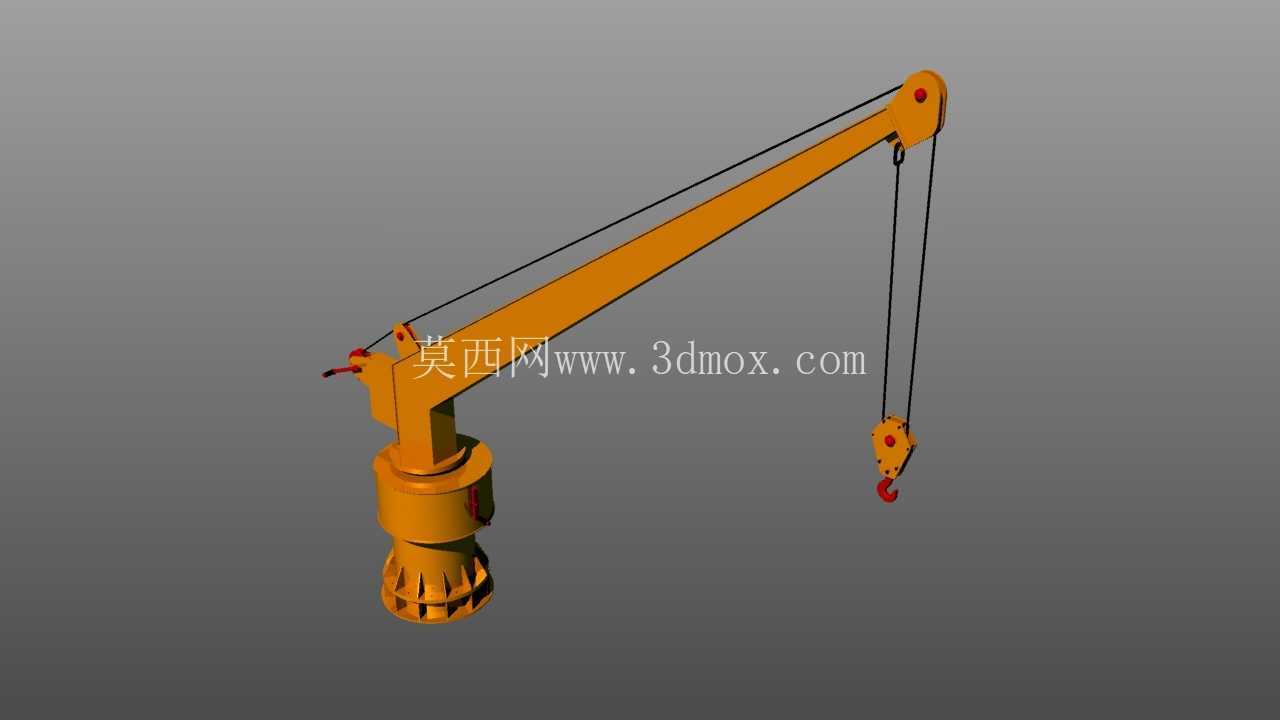

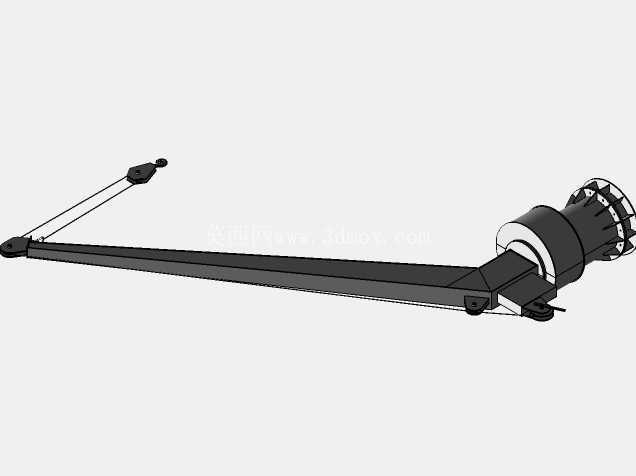

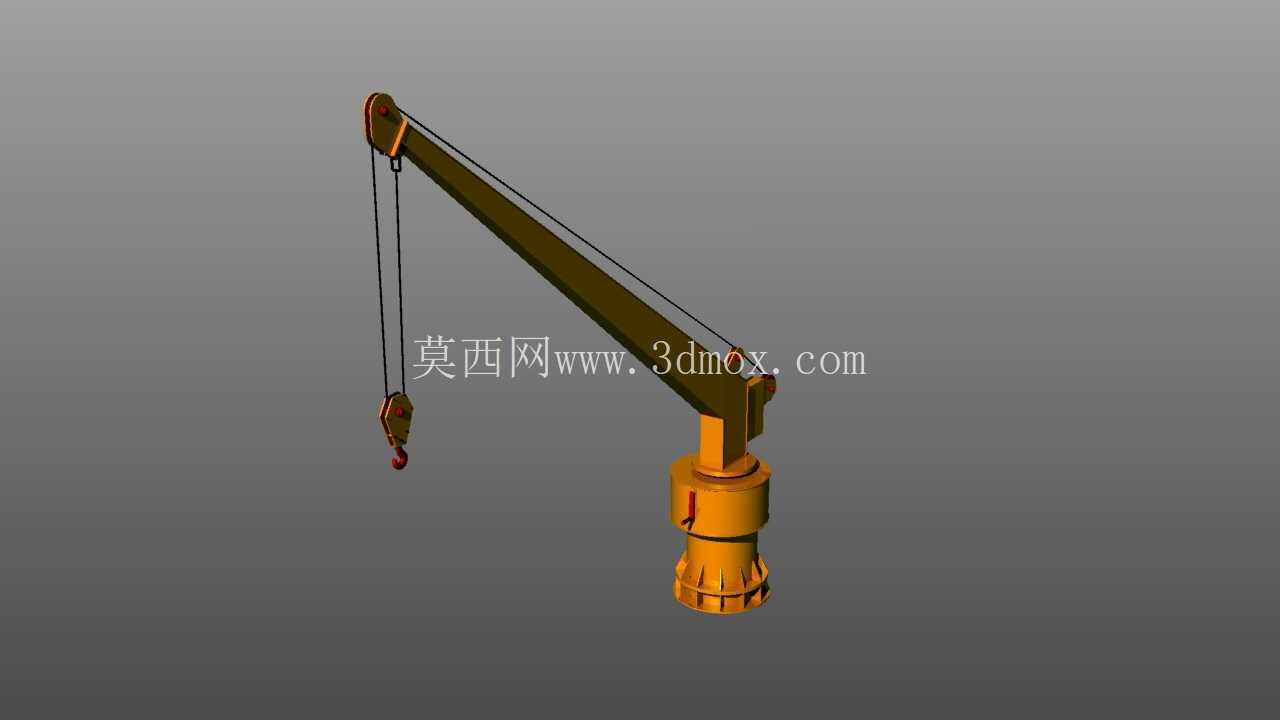

　　立柱内部集成了回转支撑与驱动组件，回转支撑采用单排四点接触球式结构，可承受吊重作业时产生的轴向力、径向力与倾覆力矩，满足全周360度回转的作业需求，回转驱动的减速比匹配船舶常用的液压或电动驱动接口，可根据船舶动力配置选择对应驱动形式，作业时的回转速度控制在0.5r/min以内，避免吊放过程中救生艇出现过大摆动。起重臂采用变截面箱型结构设计，从根部到臂头截面逐步收窄，在保证结构刚度的前提下尽可能降低臂架自重，臂架内部布置有变幅油缸的安装铰点，变幅角度范围覆盖-5度到75度，可满足不同舷外伸出距离、不同吊放高度的作业需求，臂头位置设置了滑轮组与防脱挡块，滑轮绳槽的直径匹配船用起重钢丝绳的直径要求，钢丝绳的安全系数按照救生设备规范要求不小于6倍，保证吊重作业的可靠性。

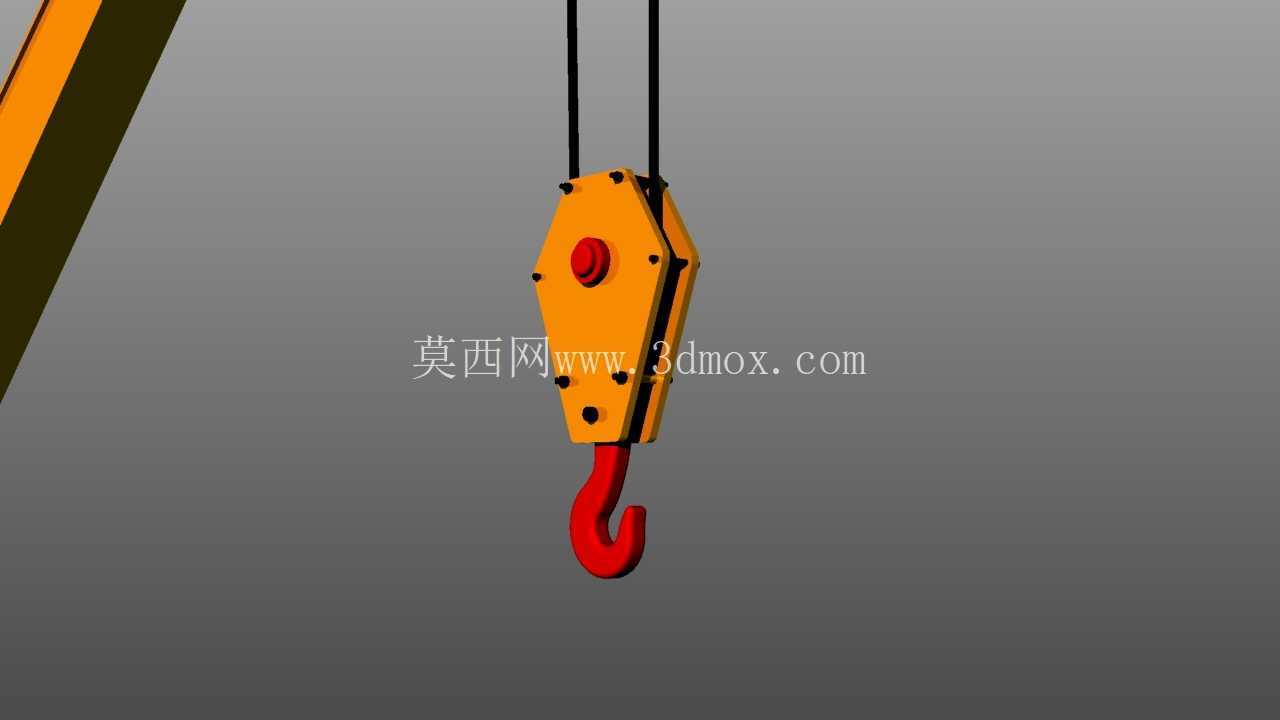

　　吊钩组件采用带安全闭锁装置的船用吊钩，吊钩与动滑轮组集成设计，可在吊放过程中自动调整吊重的水平姿态，避免救生艇出现倾斜，吊钩的额定起重量匹配常规救生艇的全载重量，可覆盖常见的开敞式、封闭式救生艇的吊放需求。从设计思路上，该装置优先考虑海洋作业环境下的耐蚀性能，所有外露结构件均采用船用级钢材制作，表面做多层防腐涂装处理，销轴类部件采用不锈钢材质，避免长期高盐高湿环境下出现锈蚀卡滞。臂架侧面预留了行程开关、载荷传感器的安装位，可配套安装过载保护、上下限位、回转限位等安全装置，当吊重超过额定载荷、吊钩到达上下极限位置、臂架回转到舷内极限位置时可自动切断动力输出，防止误操作引发安全事故。

　　安装边界方面，该装置的底座安装直径根据额定起重量不同有对应尺寸规格，臂架全缩状态下的舷外伸出距离满足救生艇与船舷的安全间隙要求，臂架回收至舷内时的最小高度可满足船舶通过桥梁、靠泊作业时的净空要求，不会与上层建筑其他设备产生干涉。日常作业中，该装置可在船舶横倾10度、纵倾5度的工况下正常完成救生艇的吊放作业，满足恶劣海况下的应急救生需求，结构设计时充分考虑了船舶航行时的振动冲击载荷，所有连接部位均做防松处理，避免长期航行振动导致连接件松动。不同于陆用起重设备，该装置的所有运动部件均设置了防护罩壳，防止海浪冲上甲板时对传动部件造成冲击，同时也可避免甲板作业人员误触运动部件引发安全风险，润滑点位均采用集中润滑设计，日常维护时可在甲板位置直接完成注油作业，无需攀爬臂架，降低维护作业的风险。
