带安装支座结构的卧式液化石油气储运罐体

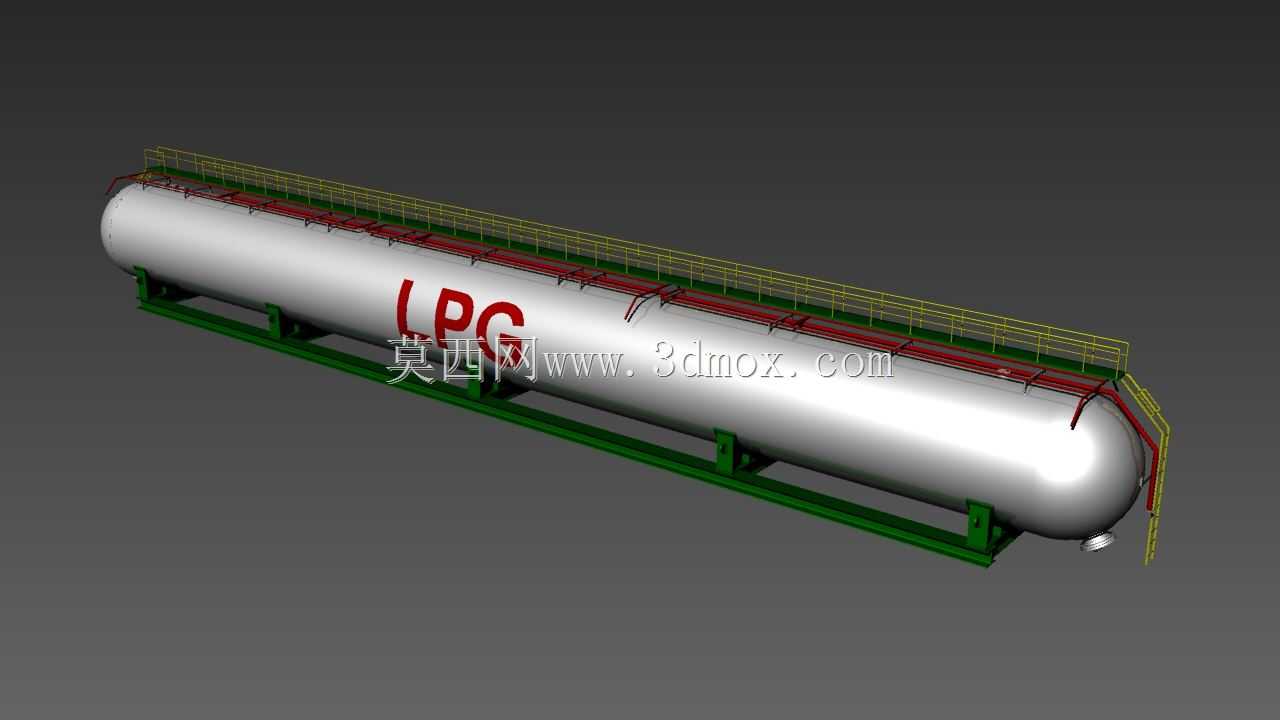

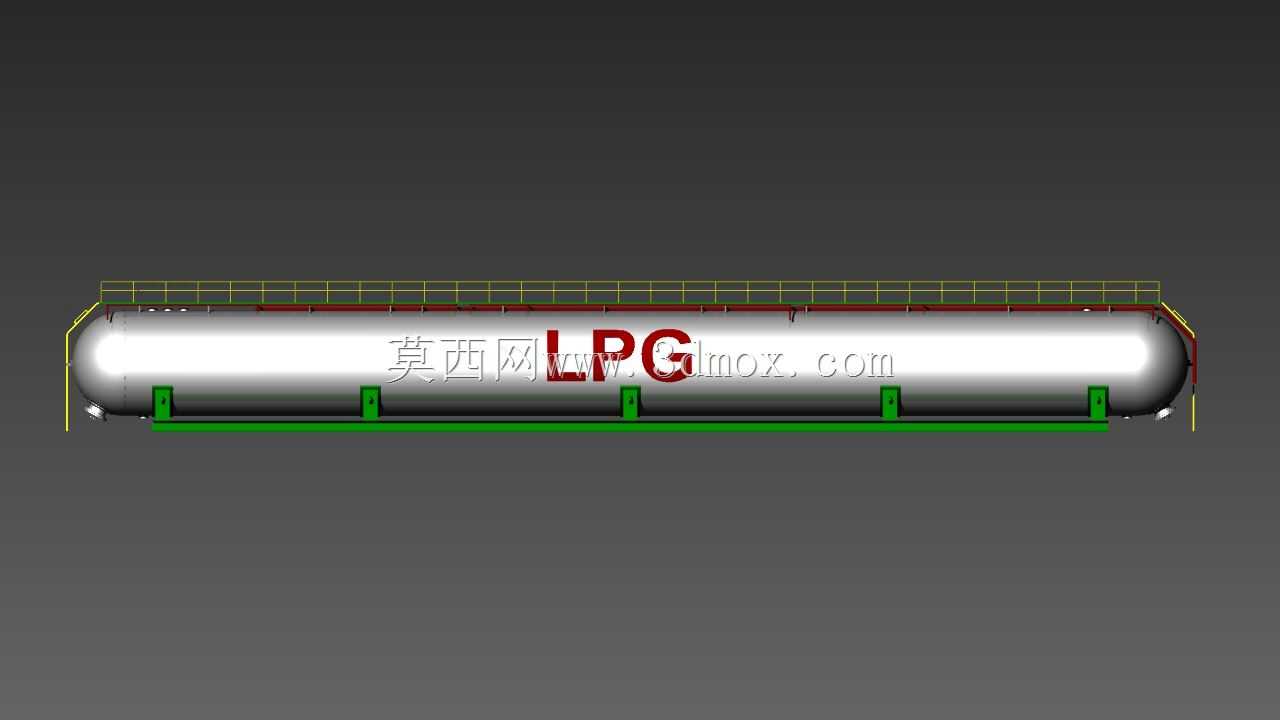

　　在城镇燃气配送、化工园区物料中转、工业企业燃料供给的场景里，卧式液化石油气储罐是核心的承压储运载体，这类设备的三维建模不能只做一个光溜溜的筒体，必须把现场安装、运维、安全防护的所有细节都落到模型结构里，才能给后续的场站布局、管路设计、安装施工提供准确的参考。这个罐体模型采用标准的卧式椭圆形封头结构，筒体部分为等直径薄壁承压壳，整体长度根据常规公路运输限界与场站安装空间做了适配，筒体直径与长度的比例符合承压储罐的力学设计要求，既保证足够的储容，也避免长径比过大带来的筒体挠度问题，减少鞍座处的局部应力集中。

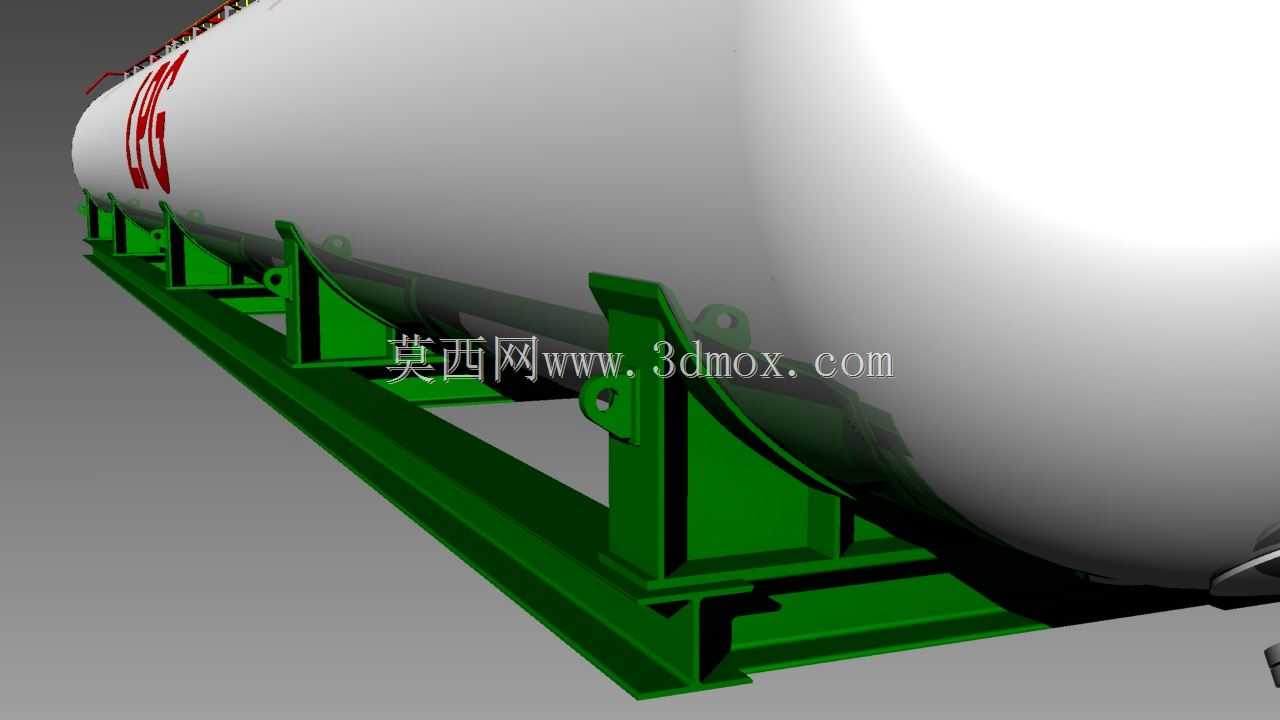

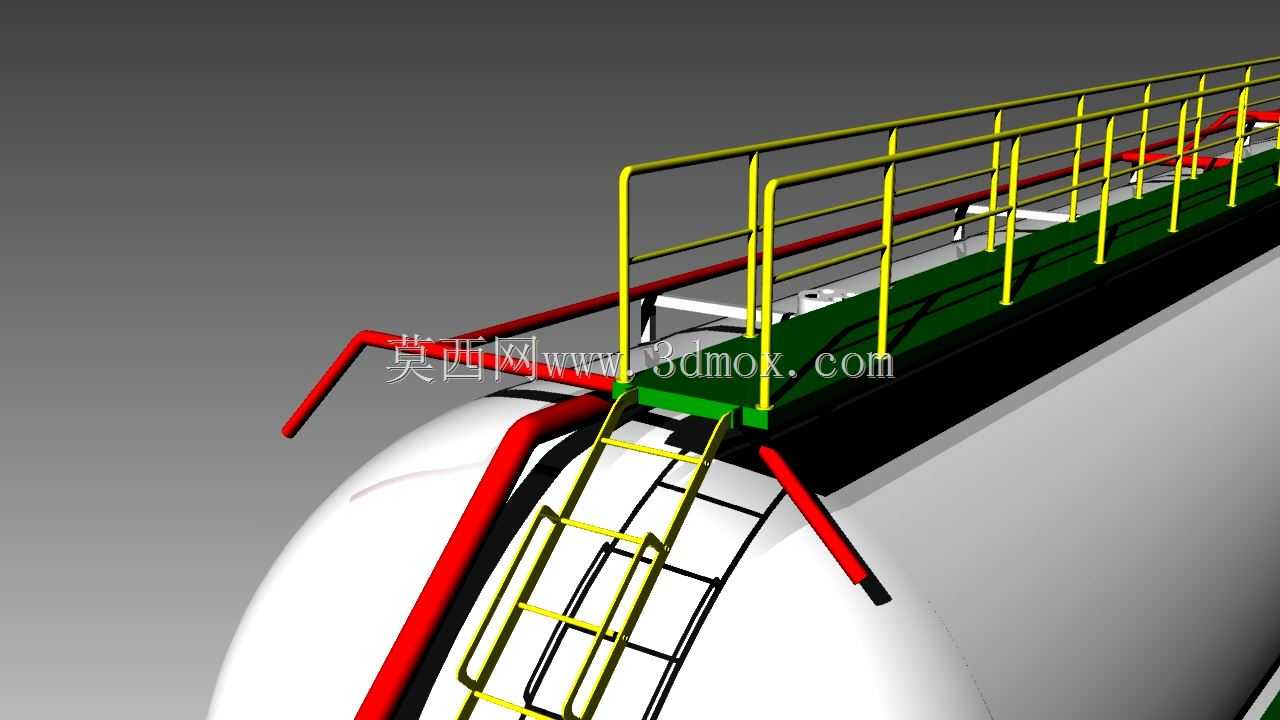

　　模型里的安装结构采用双鞍座支撑形式，鞍座的弧形托板完全贴合筒体外壁曲率，鞍座底板预留了地脚螺栓安装孔位，鞍座与筒体之间的垫板结构也做了还原，这部分结构是现场安装时的核心定位基准，建模时严格对齐了筒体的重心位置，固定端鞍座与滑动端鞍座的结构差异也做了区分，避免热胀冷缩时筒体产生额外的内应力。罐体顶部的操作平台与防护栏杆是运维操作的必备结构，平台沿筒体轴向通长布置，宽度满足单人巡检操作的通行要求，栏杆高度符合工业防护栏杆的安全规范，踏步斜梯从地面延伸至平台端部，梯步的间距、扶手的高度都按人体工程学与安全标准做了匹配，平台下方的支撑牛腿直接焊接在筒壁的加强垫板上，避免直接焊接筒体造成的局部应力损伤。

　　罐体表面的管路系统包含了液相进出管、气相平衡管、安全泄放管的排布，所有管路都沿筒体轴向布置，管卡固定在筒体预设的管架支座上，管路的弯头、法兰接口位置都预留了操作空间，方便后续安装阀门、仪表等附件。罐体端部的人孔结构也做了还原，人孔位置距离鞍座有足够的操作空间，方便检修人员进入罐体内部做检测维护。建模过程中，所有结构的壁厚都按承压容器的常规设计取值，筒体、封头、鞍座、平台结构之间的连接关系完全还原实际焊接装配的逻辑，没有出现结构干涉、悬空无支撑的问题，外形尺寸严格遵循储运设备的安装边界要求，整体宽度不超公路运输的限宽要求，鞍座的地脚孔间距匹配常规场站的混凝土基础预留尺寸，不管是做场站的三维布局仿真，还是做安装施工的技术交底，这个模型都能提供准确的结构参考。

　　不同于简化的罐体示意模型，这个模型把现场安装、运维涉及的所有附属结构都做了精细化还原，从鞍座的安装基准到顶部平台的防护结构，从管路的排布走向到附件的安装位置，都和实际工业场景里在用的LPG储罐保持一致，结构设计时充分考虑了承压设备的力学要求、安装的便捷性、运维的安全性，没有多余的装饰性结构，所有外露结构都有对应的实际功能，能帮助设计人员快速理解卧式承压储罐的结构组成，在做燃气场站设计、储运设备选型、安装方案模拟时，直接调用就能获得准确的结构参考，避免因模型简化带来的布局偏差、安装干涉问题。
