民用旋塞式快开水龙头结构设计方案

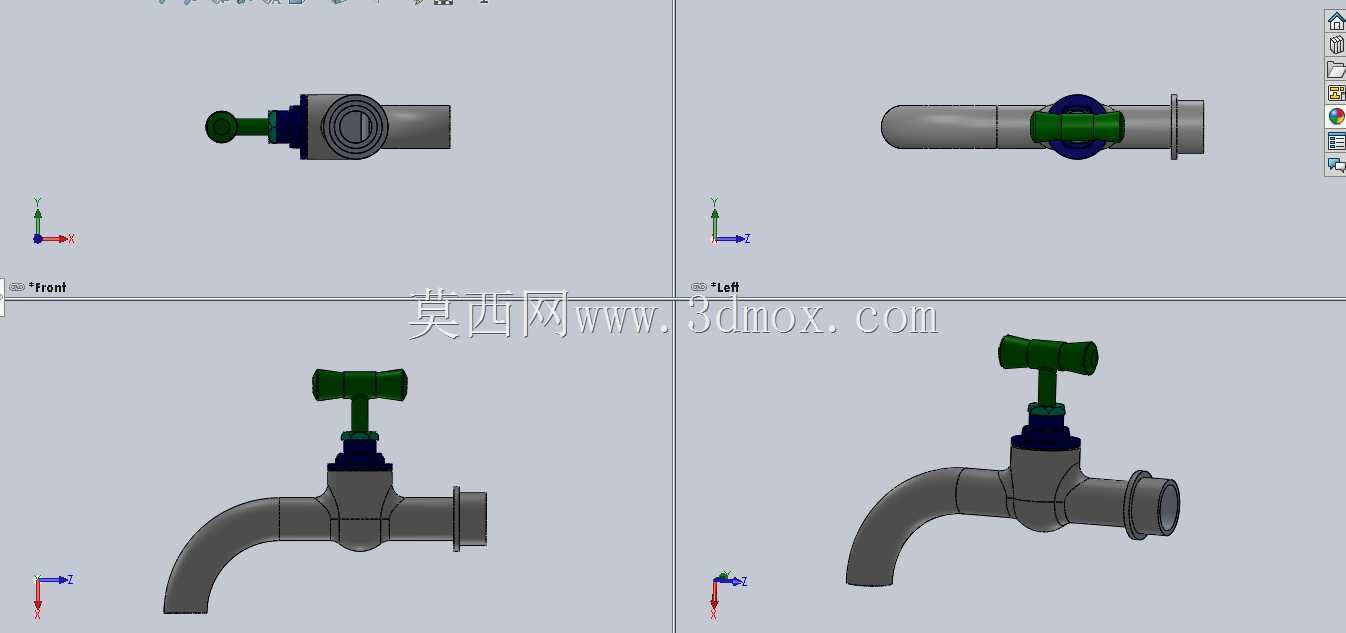

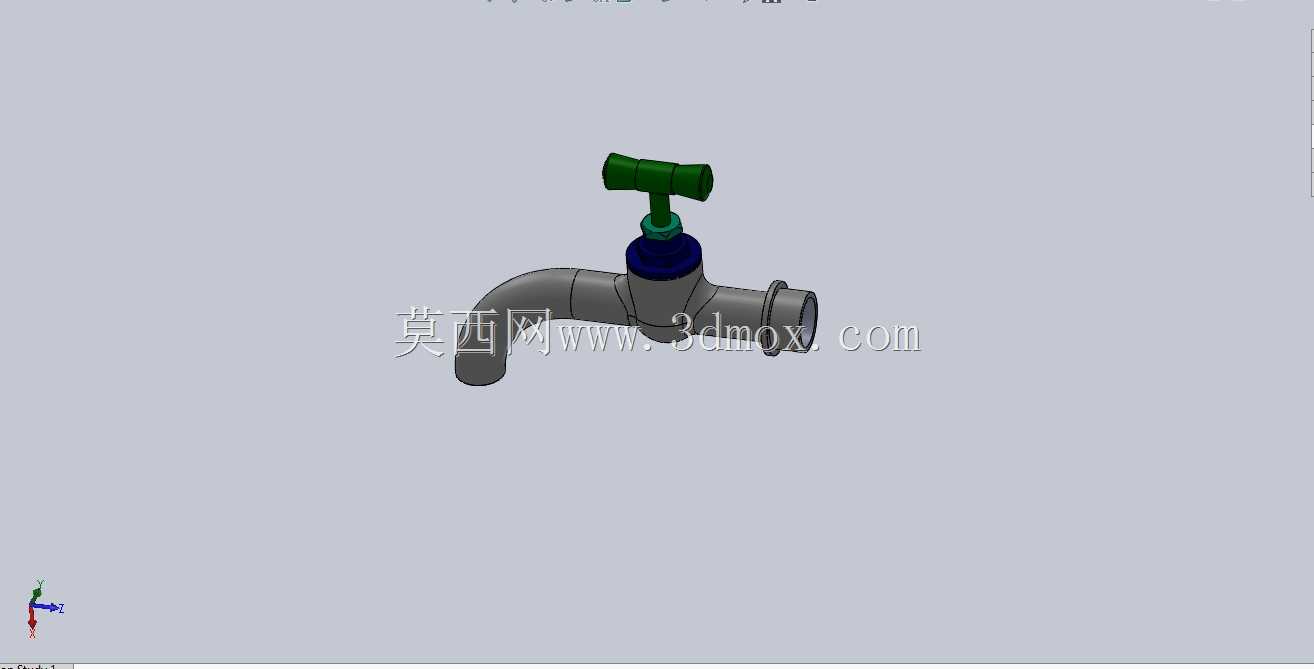

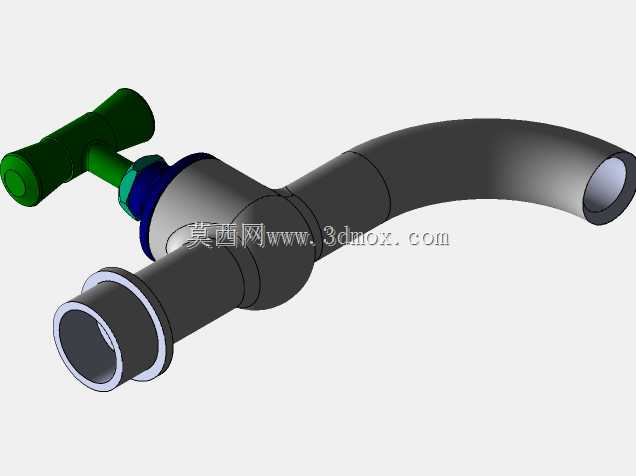

　　这款旋塞式控水部件主要适配民用建筑给排水终端场景，覆盖家庭厨卫、公共盥洗区、户外临时取水点等常规取水工况，核心作用是控制管路水流的通断，可适配常规低压冷水输送管路，满足日常洗手、洁具清洁、食材初洗等场景的取水需求。从结构逻辑来看，整体采用进水端外螺纹、出水端弯管出水的经典布局，进水端螺纹规格适配家装常用的4分供水管道，安装时无需额外变径接头即可直接对接墙面预埋的内丝出水接口，安装边界预留了足够的扳手操作空间，阀体与墙面的最小间隙控制在15mm以上，避免安装时工具磕碰墙面饰面。

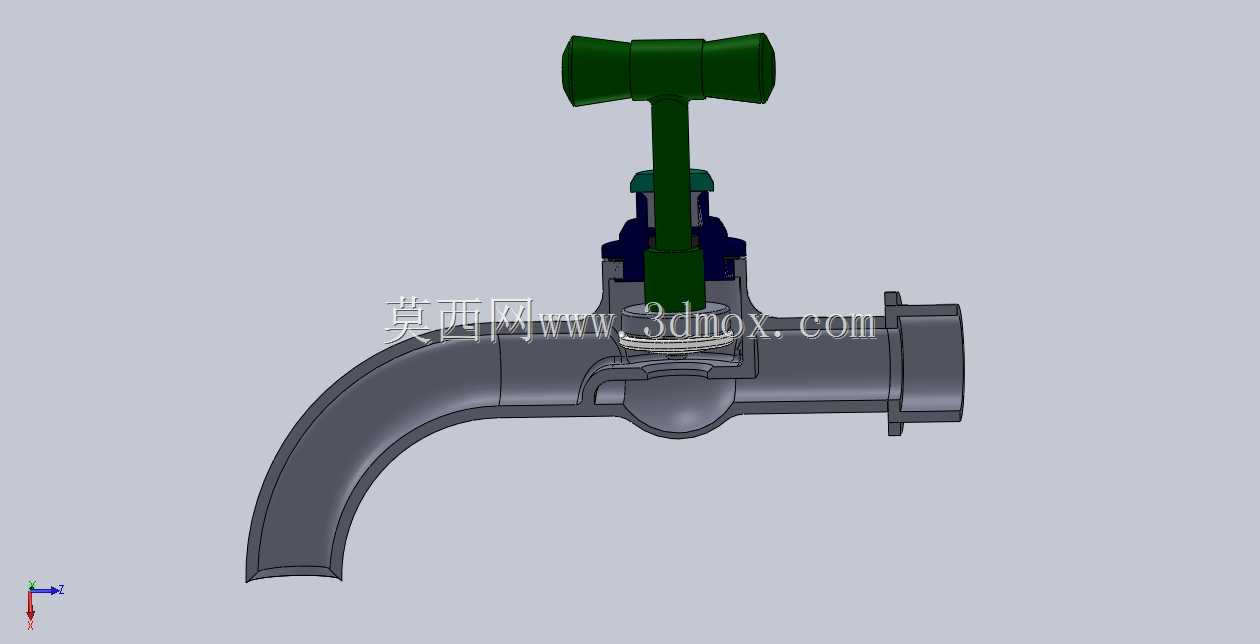

　　阀体主体采用弯管流道设计，流道内壁做了平滑过渡处理，没有直角突变结构，能有效降低水流通过时的局部阻力，减少通水状态下的管路啸叫问题，出水端的管口做了微收边处理，出水时水流呈柔和柱状，不会出现大面积飞溅的情况。上部的操控手轮采用十字防滑造型，手轮与阀杆之间通过扁位结构传递扭矩，日常开关操作时无需过大握力即可完成90度行程的通断切换，手轮表面做了防滑纹理处理，即使手部沾水也不会出现打滑脱手的问题。阀杆与阀体之间的密封采用多层复合密封结构，轴向设置了两道O型密封圈，径向配合压紧螺母调节密封预紧力，长期使用出现密封磨损渗漏时，只需适度拧紧压紧螺母即可补偿密封磨损量，无需整体拆解更换部件，大幅降低后期维护成本。

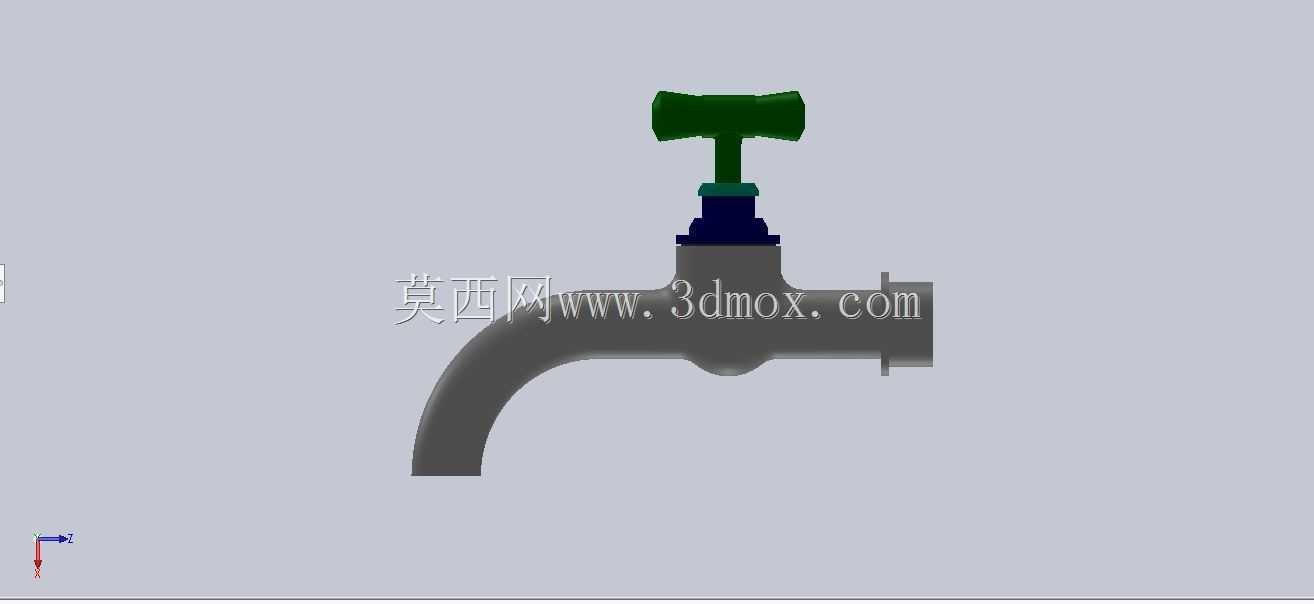

　　设计过程中优先考虑了民用场景的使用可靠性，整体壁厚按照1.6MPa公称压力做冗余设计，常规市政供水0.3-0.6MPa的压力区间内，阀体不会出现变形开裂问题，流道的通径设计匹配常规供水流量需求，全开状态下的流量可满足单取水点的大流量取水要求，不会出现流道缩径导致的出水过小问题。安装尺寸方面，整体伸出墙面的长度控制在110mm左右，出水嘴距离安装基面的垂直高度为85mm，适配常规台盆、水槽的安装间距，不会出现出水位置过于靠内导致接水不便的问题，手轮的最高位置距离安装基面120mm，操作时不会与台盆边缘发生干涉。

　　结构上所有配合面都做了公差适配设计，运动部件之间预留了合理的配合间隙，长期频繁开关操作也不会出现卡滞问题，密封件的安装槽尺寸按照密封件的压缩比标准设计，压缩量控制在15%-25%的合理区间，既保证密封效果，又不会因为压缩量过大导致阀杆操作扭矩过大。从建模逻辑来看，所有零件都采用参数化建模方式搭建，每个特征的尺寸都关联对应的设计参数，后续如果需要调整规格，比如更改进水螺纹规格、调整出水嘴长度、更换手轮造型，只需修改对应参数即可快速生成新的结构方案，无需重新绘制整体模型，能大幅缩短同系列产品的改型设计周期。各零件之间的装配关系完全按照实际装配顺序搭建，在建模环境中即可验证装配干涉问题，提前排查零件之间的配合冲突，避免实际加工装配时出现零件无法组装的问题。
