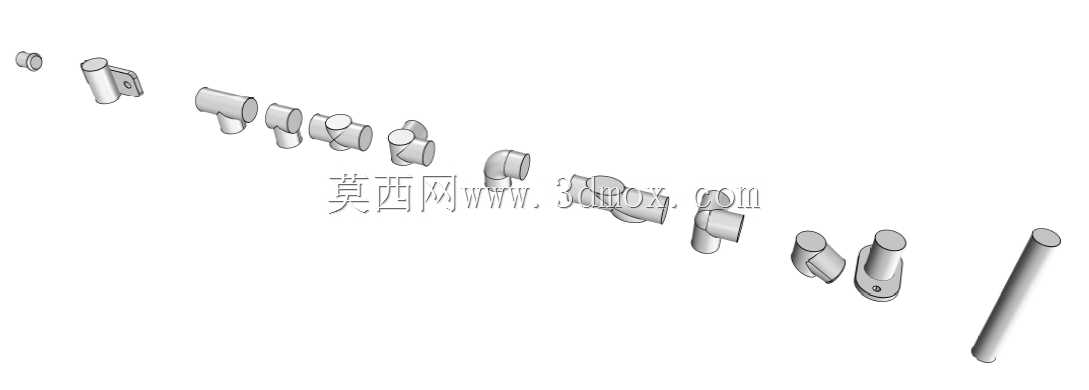

扶手布局用42.4管径管夹连接组件

　　在工业防护设施、商用建筑无障碍通道、设备操作平台周边的扶手搭建场景中，管夹是决定整体结构稳定性与安装便捷性的核心基础零件，本次涉及的42.4管径适配管夹组件，专门针对常规圆管扶手的模块化拼接需求设计，覆盖直段对接、90度转角、倾斜角度过渡、端部固定等多种常见安装工况。从实际工程落地的角度看，扶手系统的安装往往需要适配现场的土建基础偏差、安装面的角度误差，传统一体式焊接扶手虽然结构强度足够，但现场调整空间极小，一旦前期测量出现偏差，就需要现场切割补焊，不仅施工效率低，焊接后的焊疤打磨、防腐处理也会额外增加施工成本，而采用分体式管夹组件的扶手结构，所有连接节点都可以在现场进行微调，不需要复杂的焊接设备，普通安装人员经过简单培训即可完成组装，后期维护更换局部损坏的管段时，只需要拆卸对应位置的管夹即可，不需要破坏整体结构。

　　这套管夹组件的设计思路完全围绕现场安装的灵活性展开，没有采用市面上常见的固定角度一体式接头，而是拆分出了直连套筒、转角基座、锁紧压片、固定耳座等多个独立零件，不同零件之间通过螺栓锁紧实现抱紧固定，针对42.4mm的标准圆管外径，所有管夹的抱紧圆弧面都做了适配的R角处理，抱紧时可以和管外壁形成完整的面接触，避免线接触导致的应力集中，防止长期受力后管夹出现变形松脱。在安装边界的设计上，每个管夹的锁紧螺栓位置都预留了足够的扳手操作空间，即使在扶手靠近墙面、安装间隙狭小的位置，也可以使用常规开口扳手完成锁紧操作，不需要特殊的定制工具；固定耳座的安装孔采用长圆孔设计，两个方向都预留了3mm的调整余量，可以抵消现场安装面的打孔位置误差，不需要重新扩孔调整。

　　从功能特性来看，这套管夹组件可以实现多种角度的扶手连接，直连套筒用于同轴线的管段对接，保证两段扶手的同轴度偏差不超过0.5mm，避免对接处出现台阶影响扶手的整体观感；转角类零件可以实现水平方向90度转弯、垂直方向上下连接，同时针对坡道扶手的倾斜安装需求，部分接头的抱紧位置可以绕管轴线进行小角度转动，适配不同坡度的安装要求，不需要单独定制倾斜角度的接头。所有管夹的壁厚都经过受力校核，在正常扶手受力载荷下，单个管夹的抱紧力可以承受不小于1kN的径向载荷，满足公共场所防护扶手的载荷要求，不会出现人员倚靠时管夹松脱滑落的风险。

　　在实际选型使用时，设计人员只需要根据扶手的排布走向，选择对应功能的管夹零件即可，不需要单独绘制每个连接节点的三维结构，可以大幅缩短扶手系统的设计周期，所有零件的外形都做了圆角过渡处理，没有尖锐的棱角，避免安装和使用过程中划伤人员，外露的螺栓头也可以搭配配套的装饰盖帽进行遮盖，提升整体的外观整洁度。针对不同的使用环境，这套管夹的结构也可以适配不同的表面处理工艺，室内使用时可以采用镀铬或者喷塑处理提升装饰性，户外腐蚀环境下可以采用304不锈钢材质配合钝化处理，提升防腐性能，不需要修改核心的抱紧结构尺寸，只需要调整零件的材质和表面处理即可满足不同场景的使用需求。
