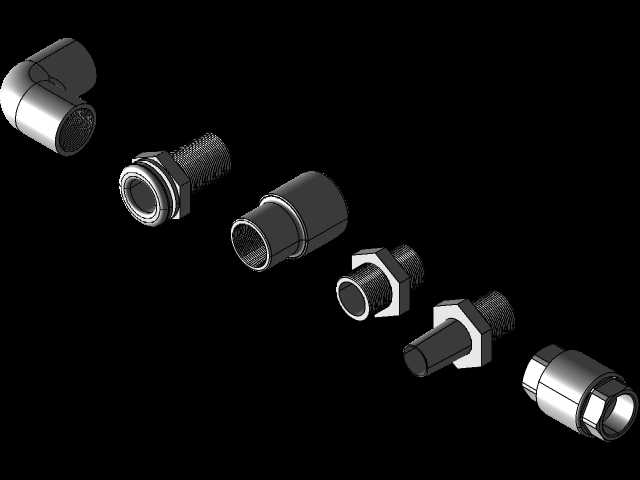

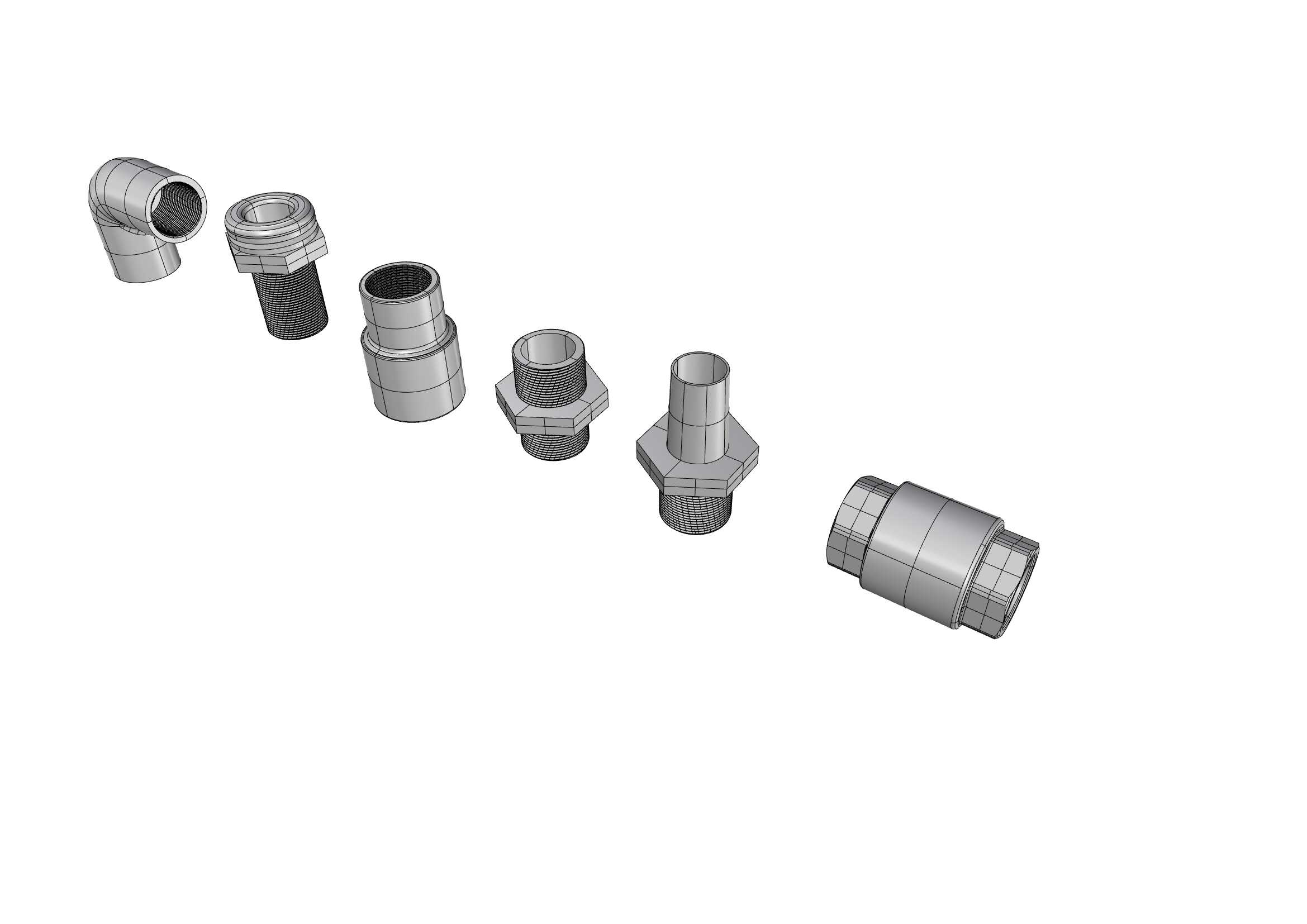

1G规格BSP螺纹通用管路连接配件

这类BSP螺纹管件在工业流体管路布局里的应用场景十分广泛，不管是常规气动系统的气源支路布设、小型液压站的低压回油管路排布，还是生产车间循环冷却水路的分支接驳，都能看到同规格管件的身影。和带详细内部流道、密封结构的高精度管件模型不同，这套配件的设计定位就是服务于设备整体布局阶段的装配校验，不需要还原密封锥面、螺纹牙型这类细节特征，只要把外部安装轮廓、接口的位置尺寸做准确，就能满足布局阶段的干涉检查、空间预留需求。做设备整体布局的时候，很多工程师容易忽略管路连接件的安装空间，比如弯头的转向角度、外丝接头的伸出长度、穿板接头的六角固定边尺寸，要是前期没把这些占位件放进装配体，后期走管的时候经常会出现和设备机架、相邻阀件、走线槽干涉的问题，要么得临时调整管路走向，要么得返工修改周边结构件的安装位置，反而耽误整体设计进度。这套配件覆盖了布局阶段常用的几种管件形式，包括90度弯头、等径直接、内外丝转换接头、穿板固定接头、异径过渡接头，每个零件的外部轮廓都按照1G BSP螺纹对应的标准安装尺寸做了还原，比如外丝接头的六角对边尺寸、弯头的转弯半径、直接的总长尺寸，都和实际量产的标准件安装边界保持一致，放进装配体里就能直接用来确认管路走向的空间是否充足，不用再额外花时间建模占位。设计这类布局用的简化模型时，核心思路是抓大放小，所有影响安装空间的外部尺寸严格对标标准件实物，内部的密封槽、螺纹牙型、倒角这类不影响外部轮廓的特征全部省略，既能保证布局校验的准确性，又能降低整个装配体的文件大小，避免大装配体运行卡顿。在实际选型搭配的时候，这类1G规格的BSP管件通常适配公称通径25mm的管路，不管是硬管还是软管接驳，对应的接头安装预留空间都可以参考这套模型的轮廓来预留，比如穿板接头安装时需要在面板上开出对应尺寸的安装孔，六角固定边的位置要预留足够的扳手操作空间，弯头安装时要提前算好转向后的管路延伸方向，避免和周边部件产生位置冲突。很多刚入行的结构工程师做管路布局时，习惯先把主要设备和阀块摆好，最后再补管路，往往到最后才发现留给管件的安装空间不足，不得不重新调整整体布局，要是在布局初期就把这类简化的管件模型放进装配体，跟着整体结构同步调整管路走向，就能提前规避很多后期装配时才会暴露的问题，大幅减少设计返工的概率。
