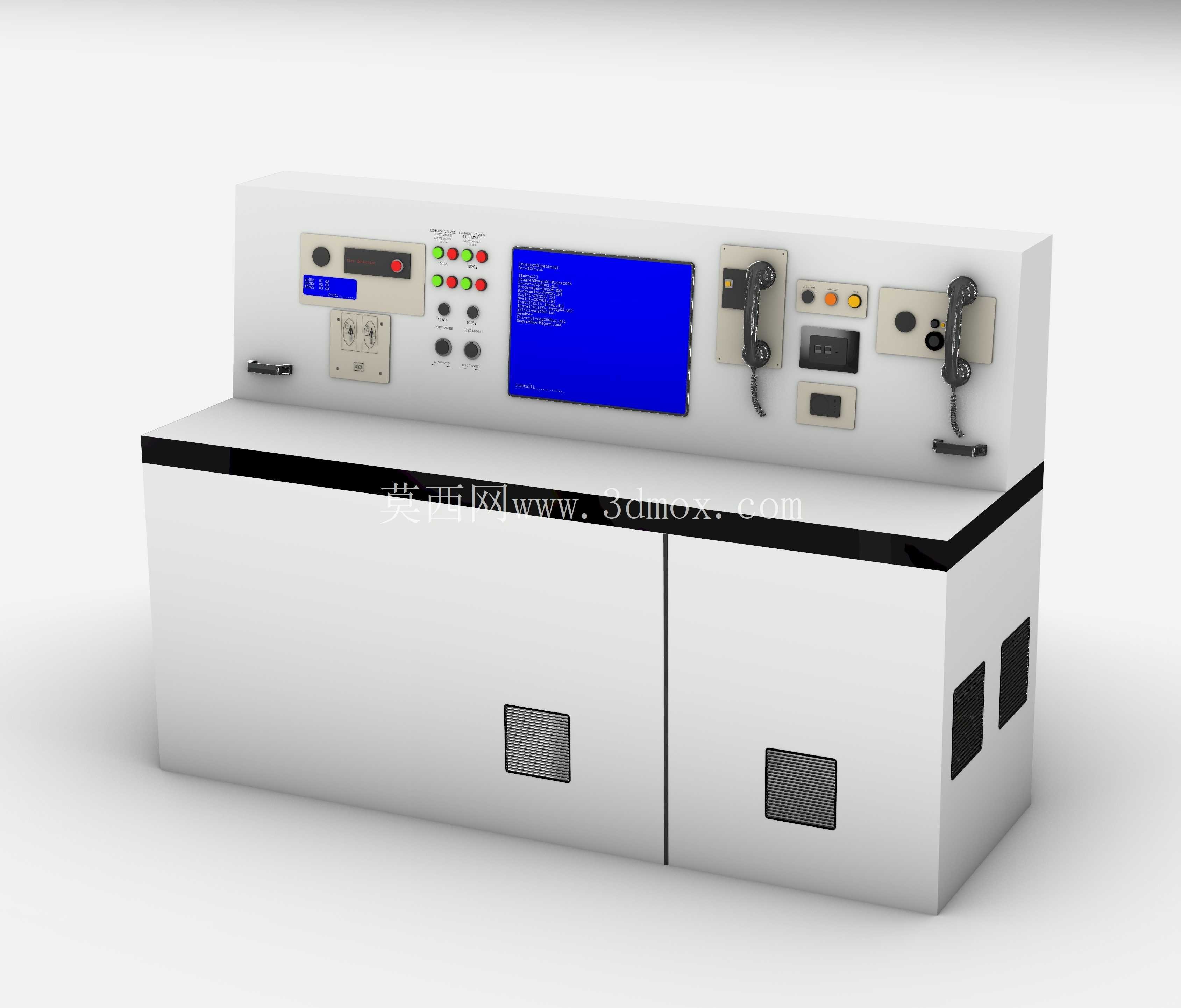

船舶机舱集成操控台结构设计

　　该操控台主要应用于民用船舶、工程作业船舶的机舱集控室内，是整船动力系统、辅机系统、电力调配系统的核心人机交互载体，日常航行过程中，轮机值守人员无需往返各个设备舱室，在该操控位即可完成主机转速微调、滑油压力监测、冷却回路通断控制、发电机组负载切换、舱底泵启停操作等核心作业，遇到机舱局部火情、管路泄漏等应急工况时，也可通过台面上预置的急停按键、应急切断开关快速完成对应舱段的动力隔离，避免故障范围扩大。

　　从结构设计逻辑来看，整个台体采用分体式拼接框架，下部柜体预留了标准电气安装梁位，可适配不同品牌的PLC模块、接线端子排、信号隔离器的安装需求，柜体侧面开有可拆卸的走线槽盖板，方便后期检修时梳理强电动力线与弱电信号线，避免不同电压等级线路之间产生信号干扰；台面操作区域按照人机工程学做了倾角设计，常用的操纵手柄、调节旋钮布置在人员端坐时手臂自然伸展的覆盖范围内，状态显示屏、报警指示灯布置在视线水平向下15度的区间内，减少长时间值守的视觉疲劳。

　　台体的安装边界充分考虑了船舶舱室的空间限制，整体宽度适配常规集控室的预留安装位，底部预留了与舱室地面预埋槽钢对接的固定孔位，可通过螺栓完成刚性连接，抵御船舶航行过程中的横摇、纵摇晃动，避免台体移位；柜体后部预留了不小于600mm的检修通道空间，方便运维人员打开后门完成内部元器件的更换与线路排查。台面边缘做了圆弧过渡处理，避免人员磕碰受伤，台体表面采用防滑耐磨的哑光涂层，减少舱内灯光反射对显示屏认读的干扰，同时具备一定的防油污、防盐雾腐蚀能力，适配机舱内相对复杂的作业环境。

　　操控台的分区设计遵循功能聚合原则，将主机操控区、辅机监控区、电力调配区做了物理分隔，不同功能区的按键采用差异化的颜色与形状标识，即使在舱内照明临时中断的应急场景下，值守人员也可通过触觉快速定位需要操作的按键，降低误操作概率。台体内部预留了充足的散热空间，在柜体上下部对应位置开有带防尘滤网的通风孔，可形成自然对流散热通道，带走内部电气元件长时间工作产生的热量，避免高温环境下元器件出现性能漂移；同时所有对外的接口都做了防松脱设计，适配船舶航行时的持续振动工况，避免接线端口松动导致的信号中断。
