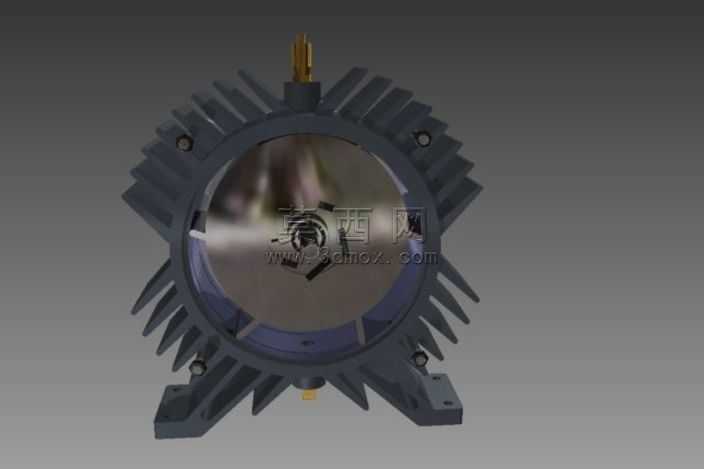

带散热鳍片的压缩机缸体结构设计

本作品为压缩机核心缸体部件的三维设计成果，建模阶段依托参数化建模逻辑，先完成缸体主体回转特征的搭建，通过草图绘制确定缸体内腔的圆形轮廓，采用拉伸、旋转命令生成缸体的基础壁厚结构，保证内腔的同轴度公差符合压缩机的装配要求。针对缸体外侧的散热鳍片结构，采用阵列特征完成均匀排布，每一片鳍片的厚度、倾斜角度都经过参数化调整，既保证鳍片与缸体外壁的贴合度，也最大化拓展散热接触面积，鳍片边缘做了圆角过渡处理，避免应力集中问题。缸体顶部的轴接部位单独建模，预留了传动轴的装配孔位，孔位内壁做了精度约束，适配后续轴承部件的安装。底部的支撑脚结构通过凸台拉伸生成，预留了安装固定的通孔，支撑脚与缸体主体的衔接处做了加强筋设计，提升整体结构的刚性。材质渲染阶段，缸体主体赋予深灰色金属磨砂材质，还原铸铁部件的哑光质感，内腔的镜面区域赋予高反射金属材质，模拟缸体内壁的精加工表面效果，鳍片表面添加细微的纹理质感，还原铸造部件的真实肌理，顶部的轴件赋予黄铜金属材质，区分不同部件的材质属性。设计过程中重点考量了压缩机工作时的散热需求，通过多轮调整鳍片的数量、高度与间距，平衡散热效率与结构重量，同时兼顾装配工艺性，所有连接部位的尺寸都匹配通用压缩机的装配标准，支撑脚的孔位间距符合常见安装基座的规格，整体结构在保证功能完整性的前提下，尽可能简化了加工难度，适合后续的工程化落地。渲染阶段采用三点布光方案，主光源从侧上方照射，凸显鳍片的层次结构，补光弱化阴影区域的死黑问题，环境光添加微弱的反射效果，让金属材质的表现更具真实感，最终呈现的效果清晰展现了压缩机缸体的结构细节与材质特征。
