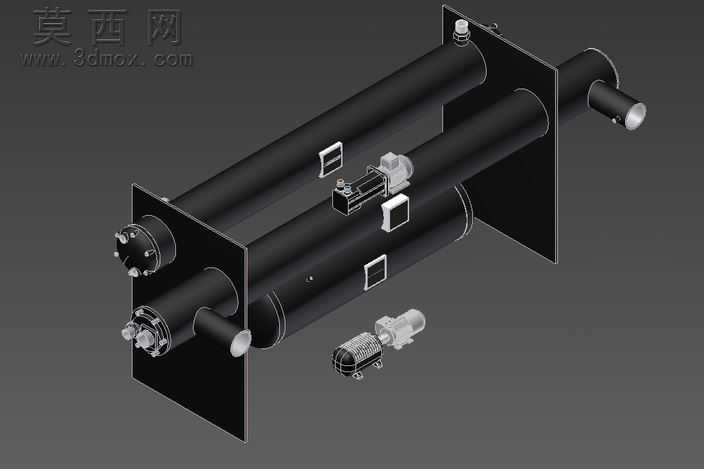

斯特林动力暖通空调机组结构设计

本模型采用Autodesk Inventor完成全参数化三维建模，整体以斯特林动力循环为核心设计逻辑，搭建暖通空调的整套动力换热结构。建模阶段首先对核心的斯特林动力腔体进行参数化草绘，通过拉伸、旋转特征构建双层同轴的换热筒体结构，筒体表面预留的传感器安装位、检修口均采用布尔运算精准切除，保证各接口的尺寸公差符合装配要求。动力端的压缩机组采用子装配体模式构建，分别绘制曲轴、活塞、密封端盖等零件，通过装配约束还原活塞往复运动的机械结构，配套的驱动电机模型还原了接线盒、散热筋、输出轴的细节特征，电机与压缩腔体的连接法兰通过同轴心、面重合约束完成精准装配。换热管路部分采用扫掠特征生成，管路走向贴合筒体布局，减少不必要的弯折以降低流体阻力，管路端部的快接接口结构完整还原了卡扣、密封槽的细节。整体模型的材质渲染阶段，筒体部分赋予哑光黑色金属材质，模拟碳钢喷涂的表面质感，金属管路赋予抛光不锈钢材质，密封端盖、电机外壳分别赋予工程塑料、铸铝材质，通过环境光遮蔽效果强化各部件的结构层次感。设计过程中充分考虑斯特林循环的换热效率需求，将冷热端筒体平行布置，通过中间的隔板结构实现冷热区域的物理隔离，配套的散热结构贴合筒体表面布置，最大化换热接触面积。各部件的装配逻辑完全遵循实际生产的装配流程，所有连接部位均预留标准件安装位，可直接导出工程图用于生产指导，模型的结构完整性覆盖了从动力输入、压缩做功、热量交换到流体输出的整套暖通空调工作链路，能够直观展示斯特林动力在暖通设备中的应用结构，可用于方案展示、结构验证以及相关教学演示场景。
