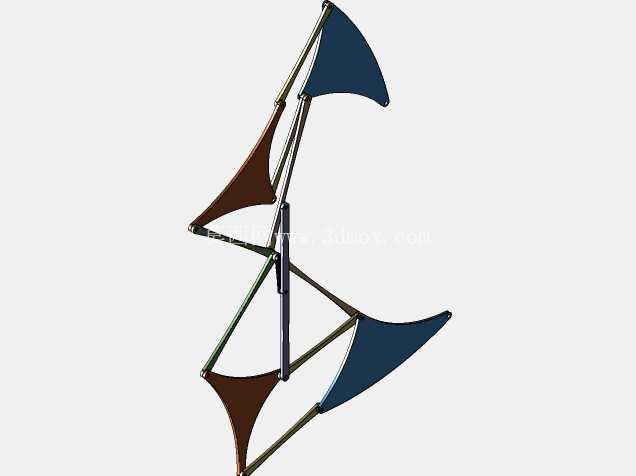

这套仿生连杆行走机构脱胎于经典的Theo Jansen风力仿生兽结构逻辑,核心是通过多组定长连杆的铰接配合,将单一旋转输入转化为类生物步态的行走动作,在仿生机械研发、科普教具开发、低速行走机器人设计领域有很高的参考价值。不同于常规轮式移动结构,该连杆机构的足端运动轨迹经过反复迭代校核,迈步阶段足端抬升高度足够跨越常规小尺寸地面障碍,支撑阶段足端近似水平直线运动,能保证搭载平台在行走过程中保持平稳,不会出现轮式结构在非铺装路面上的颠簸问题,很适合用于滩涂环境监测、沙地巡检这类轮式设备容易陷滞的场景。
从结构设计逻辑来看,整套机构的核心是11组铰接连杆的尺寸匹配,每一段连杆的长度都经过运动学仿真验证,固定铰接点的位置直接决定了足端的轨迹形态,设计过程中需要反复调整各杆长比例,避免出现运动死点,同时要保证传动过程中连杆之间的夹角始终处于合理区间,减少铰接处的侧向受力,降低销轴的磨损速率。整个机构的动力输入仅需一个旋转轴,不需要复杂的多轴协同控制,单电机即可驱动整组腿结构完成行走动作,相比多舵机控制的足式机器人,硬件成本更低,控制逻辑更简单,故障率也能大幅降低,适合作为入门级仿生行走设备的基础结构。
在实际装配过程中,需要重点关注各铰接点的同轴度误差,所有连杆的铰接孔位需要保持统一的中心高,否则装配后会出现连杆卡滞、运动阻力过大的问题,长期运行还会导致连杆弯曲变形。连杆的材质选择需要兼顾强度与轻量化,若用于小型科普教具,可采用光敏树脂3D打印制作,壁厚控制在2mm即可满足结构强度要求;若用于实际巡检设备搭载,建议采用6061铝合金加工连杆,表面做阳极氧化处理提升耐磨性能,铰接销轴选用不锈钢材质,配合自润滑衬套使用,可大幅延长维护周期。
从安装边界来看,单组腿结构的横向安装宽度仅需预留30mm空间,多组腿对称布置时,可将旋转主轴作为公共输入轴,左右两侧的腿结构相位差设置为180度,即可实现交替迈步的行走效果,主轴的中心高需要根据足端抬升高度调整,保证机构在运动最低点时不会与安装底板发生干涉。整套机构的传动效率约为78%,输入转速控制在30rpm以内时,行走过程平稳无冲击,足端触地时的冲击力远低于凸轮式行走机构,对搭载的精密检测设备友好,不会因为行走振动导致传感器数据采集出现误差。
在结构细节处理上,足端的弧形挡片设计并非装饰结构,一方面可以在行走过程中拨开地面的细小杂物,避免杂物卡入连杆铰接缝隙,另一方面可以增大足端与地面的接触面积,降低沙地、泥地环境下的接地比压,减少陷车概率。所有连杆的边缘都做了圆角处理,避免运动过程中夹伤操作人员,也能减少应力集中,提升连杆的抗疲劳寿命。铰接处的配合间隙控制在0.1mm以内,既保证连杆转动灵活,又不会因为间隙过大导致足端轨迹出现偏差,影响行走稳定性。
