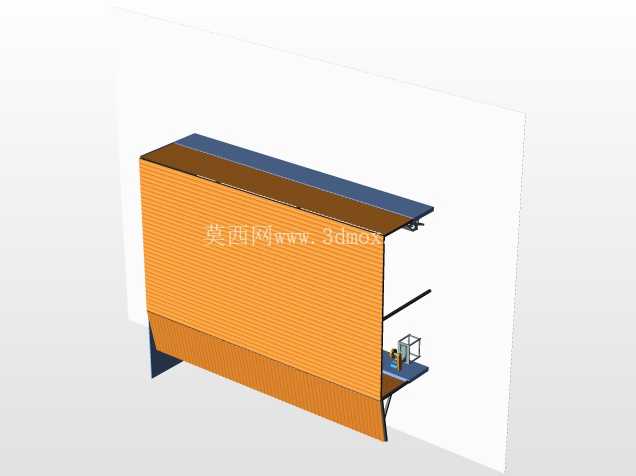

小型作业隔间三维结构设计方案

　　该作业隔间主要面向小型精密加工、手工装配类作业场景，在车间零散工位规划、实验室独立操作区搭建、仓储区域分拣工位隔离等场景中均可适配，能够在开放大空间内划分出独立的作业单元，避免相邻工位的粉尘、碎屑、光线干扰，同时为作业人员提供相对规整的操作边界，适配单人长时间定点作业的使用需求。

　　从功能特性来看，该隔间采用三面围合的结构形式，正面预留完整的人员进出与物料传递开口，顶部设置悬挑式遮挡板，可遮挡上方落尘与车间顶部照明的直射眩光，侧部围护结构采用波纹板式设计，在控制整体自重的前提下保证结构刚度，避免人员倚靠或轻微碰撞产生变形。隔间底部设置收边结构，与地面接触位置预留10mm左右的间隙，方便日常清洁时清扫地面杂物，不会形成卫生死角。隔间内部靠近侧墙的位置预留了小型置物台的安装空间，可放置作业所需的小型工具、待加工零件与检测量具，无需额外搭配独立工作台，减少空间占用。

　　设计过程中优先考虑了现场快速装配的需求，所有结构板块均采用标准化拆分设计，单块板块的重量控制在单人可搬运范围内，安装时无需大型吊装设备，仅需常规紧固件即可完成整体拼接，后期如果需要调整工位位置，可快速拆解后转运至新位置重新组装，不会产生过多的结构损耗。围护板材选用橘色高可见度配色，在车间环境中能够清晰标识工位边界，避免物流通道的搬运设备误碰工位区域，顶部与侧边的深蓝色收边条既可以遮盖板块拼接的缝隙，也能形成视觉分层，弱化大面橘色带来的视觉疲劳。

　　外形尺寸方面，该隔间整体宽度控制在2.4米，纵深1.8米，顶部遮挡板悬挑出正面围护结构0.3米，整体高度2.2米，既能够满足成年作业人员站立操作的头部空间需求，也不会因为高度过高影响车间整体的通风与消防喷淋覆盖。安装边界上，隔间对地面平整度的要求较低，普通水泥地面、环氧地坪地面均可直接放置安装，无需提前做地面预埋或打孔固定，若需要长期固定使用，可通过底部预留的安装孔用膨胀螺栓与地面连接，抗侧向推力可满足常规作业场景的防撞需求。隔间的侧部围护结构上预留了可选的走线孔位，若作业需要接入照明、电动工具电源或者压缩空气管路，可直接通过预留孔位布设管线，无需后期在板材上额外开孔破坏结构完整性。

　　在结构受力设计上，围护板材采用波纹压型结构，相比平面板材抗侧压能力提升40%以上，板材厚度控制在1.2mm，在保证刚度的前提下尽可能降低整体重量，顶部遮挡板下方设置两根斜向支撑筋，连接遮挡板外沿与侧部围护结构的主框架，避免长期使用后遮挡板出现下弯变形。隔间的边角位置均做了圆弧过渡处理，没有尖锐外凸的结构，避免人员进出时磕碰受伤，符合车间作业的安全设计规范。内部置物台的承重设计为50kg，可满足放置小型工具盒、零件托盘的承重需求，不会因为放置重物出现台面弯折。

　　实际使用中，该隔间可根据不同作业场景的需求调整内部配置，若用于焊接类小型作业，可在围护板材内侧加装防火隔热层，若用于无尘类装配作业，可在正面开口位置加装透明软帘，配合顶部的小型送风单元形成局部正压环境，适配不同工艺的使用需求。整体结构没有复杂的传动或电控部件，后期维护仅需检查紧固件是否松动、板材是否出现变形即可，维护成本极低，适合批量布置在大型车间内作为独立作业单元使用，能够在不改动车间整体建筑结构的前提下，快速完成作业区域的划分与功能升级。
