IPE系列80至600规格钢梁结构三维建模

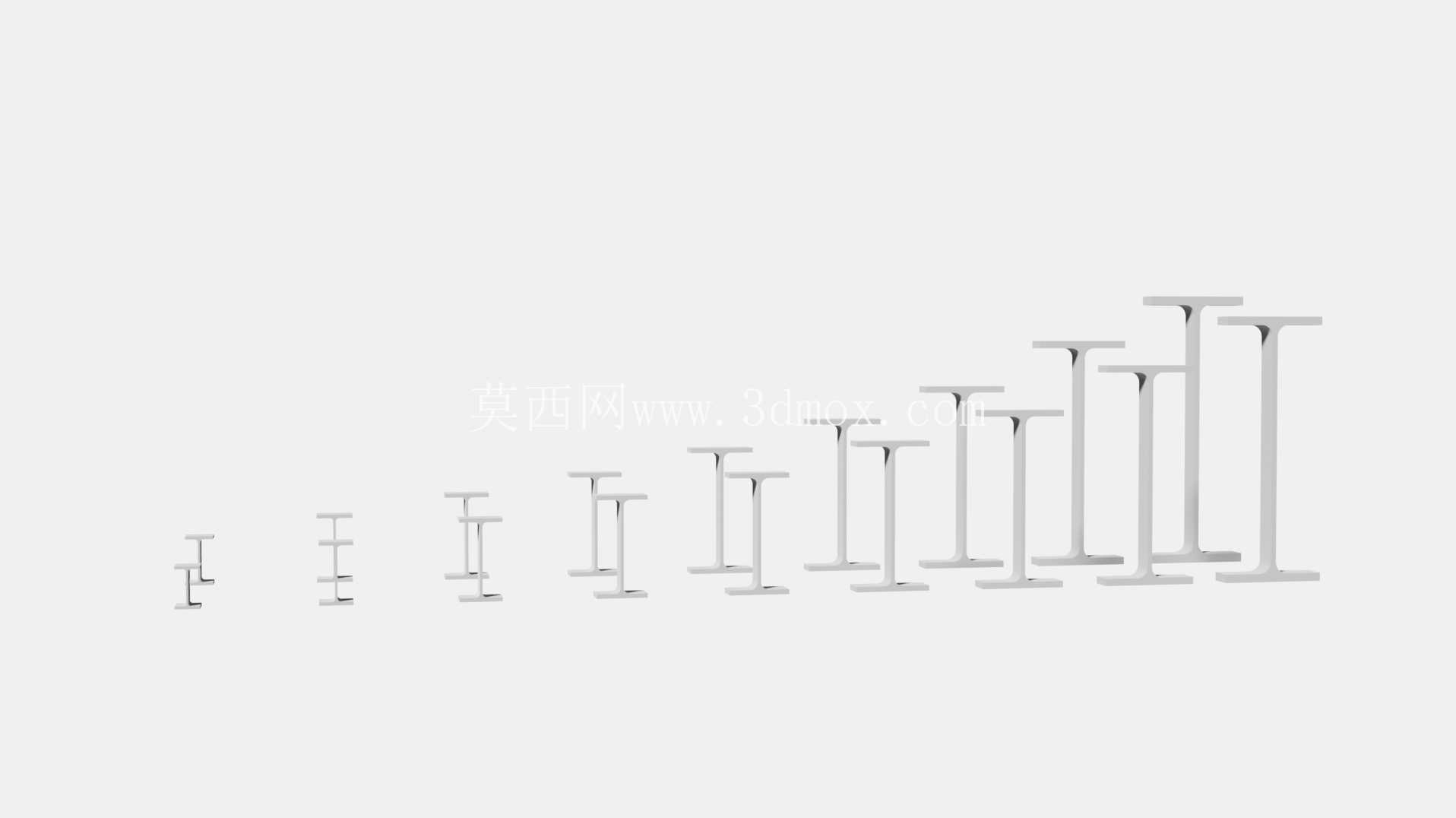

　　在工业厂房搭建、大跨度场馆屋面支撑、重型设备机架承重、物流仓储货架主框架、桥梁附属承重结构等场景中，IPE系列工字钢是应用极为广泛的热轧型材构件，不同高度规格的型材对应不同的承重载荷与跨度需求，从80毫米高度的轻型支撑到600毫米高度的重型主承重梁，覆盖了从轻量辅助支撑到重载主受力结构的全场景使用需求。本次建模覆盖全系列规格的IPE钢梁，建模过程中严格遵循欧标IPE型钢的截面参数规范，每一个规格的翼缘宽度、腹板厚度、翼缘厚度、根部圆角尺寸都完全匹配实际热轧型材的成型尺寸，没有做简化处理，方便结构设计人员直接调用模型做装配干涉检查、载荷受力模拟、安装空间校核。从实际工程使用的角度看，IPE钢梁的截面设计遵循等强度受力原理，腹板承担主要的剪切力，上下翼缘承担弯曲工况下的拉压应力，相比同截面面积的矩形型钢，在受弯工况下的材料利用率高出40%以上，这也是该系列型材在大跨度承重场景中被广泛选用的核心原因。建模时特意保留了型材两端的标准切割端面，没有做额外的坡口、钻孔等二次加工特征，设计人员可以根据自身项目的实际安装需求，在模型基础上快速添加连接孔、焊接坡口、端板连接结构等自定义特征，大幅减少重复建模的工作量。

　　不同规格的钢梁在安装边界上有明确的适配区间，80至200毫米高度的规格多用于设备内部的辅助支撑、管线支架、小型操作平台的框架搭建，单根推荐支撑跨度在1.5米至4米之间，适合承受均布载荷不超过5kN/㎡的场景；220毫米至400毫米高度的规格多用于厂房的檩条支撑、中型设备的机架主梁、仓储货架的主立柱横梁，推荐支撑跨度在4米至8米之间，可适配10kN/㎡至30kN/㎡的均布载荷场景；450毫米至600毫米高度的重型规格则多用于大跨度厂房的屋面主梁、重型设备的承重底座框架、起重设备的行走梁结构，推荐支撑跨度可达8米至15米，能够承受大吨位的集中载荷与动载荷冲击。

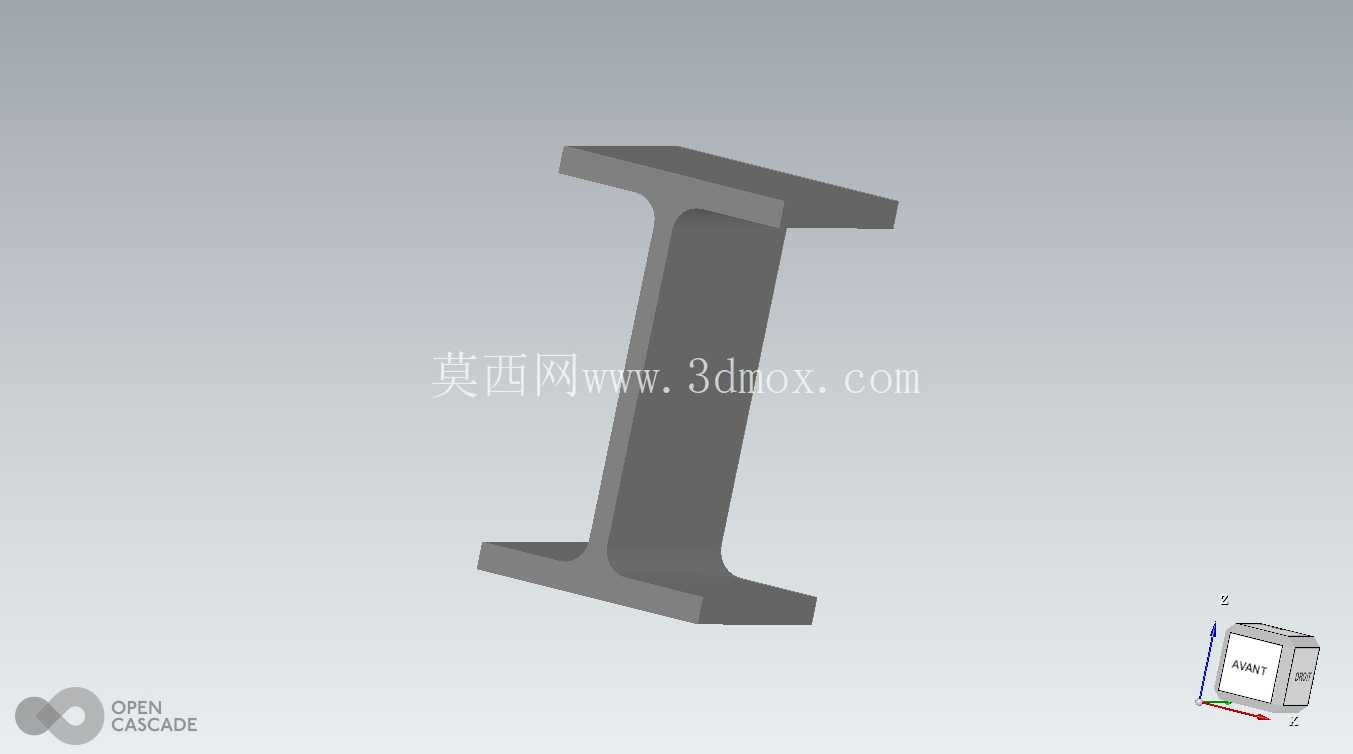

　　在建模的细节处理上，所有型材的过渡圆角、翼缘斜度都完全还原热轧工艺的成型特征，没有做直角简化处理，避免后续做有限元受力分析时，因为直角特征出现应力集中的计算误差，保证仿真结果和实际型材的受力表现一致。同时模型的装配基准统一设置在型材端面的形心位置，方便不同规格钢梁在装配时快速对齐定位，不管是做螺栓连接的节点设计，还是焊接连接的节点模拟，都能快速匹配安装位置，不需要反复调整基准坐标。在实际项目选型过程中，设计人员往往需要反复比对不同规格钢梁的截面尺寸、占用空间、承重能力，这套全系列的模型可以直接装配到整体设备或建筑结构的三维装配体中，直观查看不同规格选型下的空间干涉情况，不需要反复查阅手册核对尺寸，大幅提升选型阶段的工作效率。比如在设计重型输送线的机架时，可先调用400规格的钢梁做初步装配，核对输送线下方的检修空间、管线排布空间是否满足要求，如果空间余量不足可替换为360或320规格的钢梁，再结合受力仿真结果确认承重能力是否达标，整个过程不需要重新绘制截面轮廓，直接替换规格即可完成方案调整。另外，模型的表面特征还原了热轧型钢的表面质感，没有做过度的抛光美化，在做整体方案的三维展示时，能够更真实地呈现实际工程的落地效果，方便和施工、加工环节的人员做方案沟通，减少因为三维模型和实际物料差异导致的沟通误解。

　　针对不同场景的安装需求，这套模型也预留了足够的特征编辑空间，比如需要做钢梁的加长拼接时，可以直接复制单根钢梁模型，在拼接位置添加连接板、螺栓组的特征即可快速完成拼接结构设计；如果需要做钢梁的开孔避让管线，也可以直接在腹板或翼缘位置切除对应尺寸的孔位，不会因为模型的参数化问题导致特征失效。从结构设计的实际需求出发，这套全系列IPE钢梁模型没有添加冗余的装饰特征，所有几何特征都服务于工程设计的实际使用，不管是做初步方案的空间排布，还是做详细设计阶段的节点细化，都能直接调用，适配不同设计阶段的使用需求。
