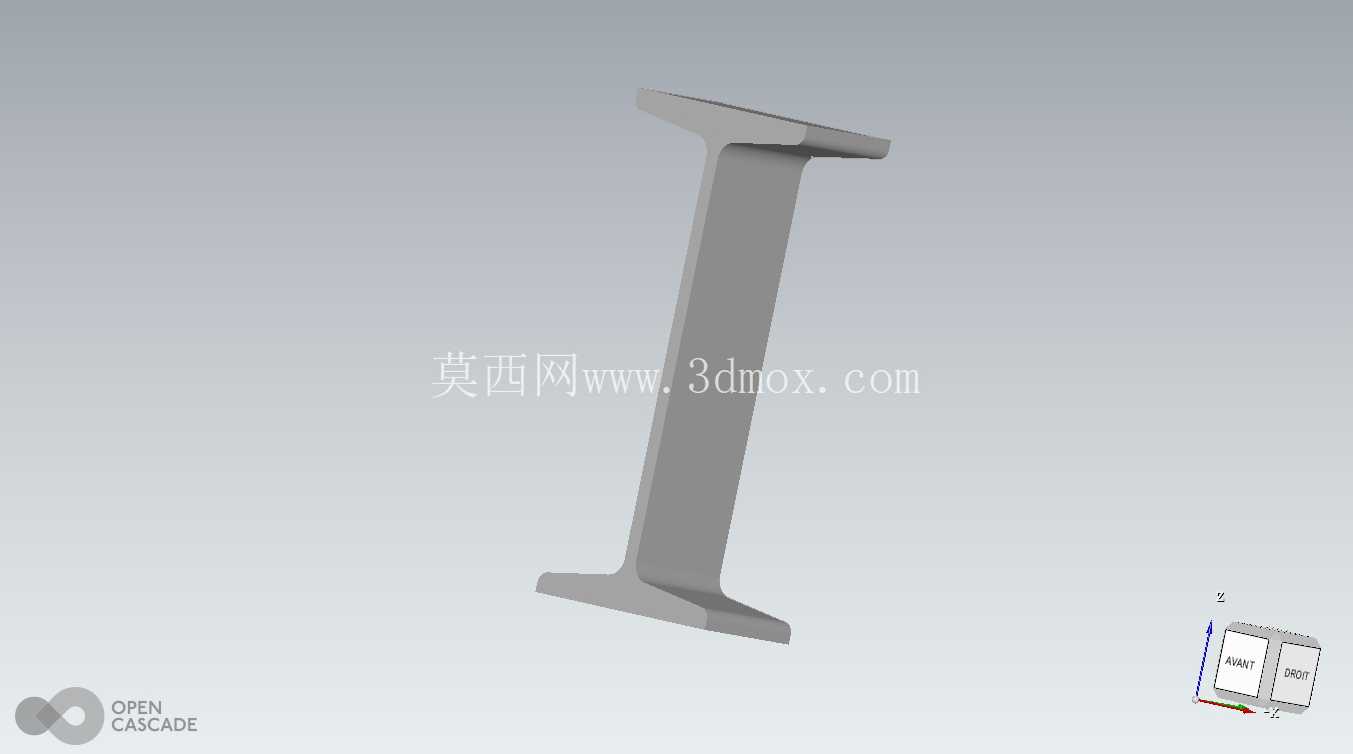

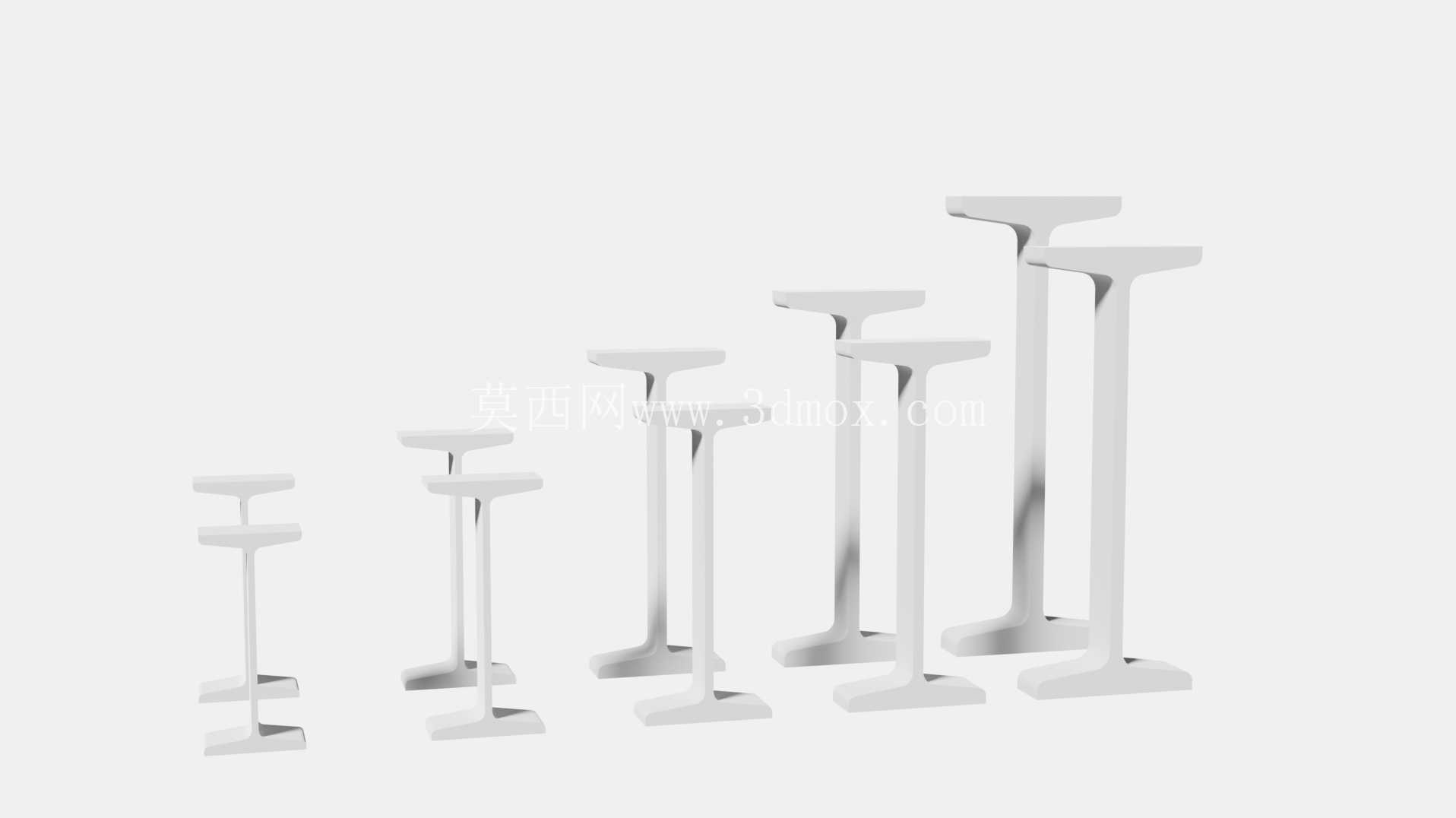

IPN-P系列200至500毫米规格钢梁型材

　　在工业厂房承重体系搭建、重型设备支撑基座布设、大跨度管线桥架架设这类对构件抗弯抗剪性能有明确要求的场景里，IPN系列工字钢型材是结构选型阶段绕不开的基础构件，本次覆盖200毫米到500毫米截面高度的IPN-P型材组，基本能覆盖从轻型辅助支撑到中型主承重梁的全段选型需求。做这类型材三维建模的时候，最先要锚定的是截面参数的匹配逻辑，IPN-P属于欧标工字钢序列，和国内常用的普通工字钢相比，翼缘内表面的斜度、腹板与翼缘的过渡圆角都有明确的尺寸差异，不能直接套用国标工字钢的截面轮廓做参数偏移，否则后续做装配干涉检查的时候，会出现型材拼接处贴合不严、配套连接板螺栓孔位错位的问题。

　　从实际使用场景来看，200毫米截面高度的IPN-P型材，腹板厚度相对较薄，单位长度重量更低，适合用在厂房内的辅助操作平台次梁、小型设备的外围防护框架、轻型输送线的支撑立柱这类静载荷不大、对构件自重有控制要求的位置，安装的时候要注意，这类小截面型材的翼缘宽度较窄，如果用来做承受动载荷的横梁，两端的支撑端板要做加劲肋补强，避免长期受载后翼缘出现局部屈曲变形。300毫米到400毫米截面高度的规格，是这个系列里应用频次最高的区间，截面惯性矩和截面模量刚好匹配多数中型工业设备的基座承重需求，比如车间里的中型冲压设备外围防护架、自动化仓储系统的中层货架主横梁、厂区内架空管线的主支撑桁架，都能用到这个规格段的型材，建模的时候要特意把腹板与翼缘连接位置的过渡圆角做准确，这个位置是应力集中的高发区，后续做有限元受力分析的时候，如果圆角尺寸偏差过大，得出的应力集中系数会和实际工况差出15%以上，直接影响结构安全系数的校核结果。450毫米到500毫米截面高度的大规格IPN-P型材，主要用在大跨度的厂房主梁、重型设备的吊装承重梁、大尺寸户外钢结构支架这类需要承受大静载甚至偶尔冲击载荷的位置，这类大截面型材的安装边界要格外注意，两端的支撑搭接长度不能小于截面高度的二分之一，否则容易出现端部剪切破坏，建模的时候要预留好端板焊接的位置余量，还要考虑型材自身的挠度变形，在长度方向做合理的预拱参数设置，避免安装后受载出现下挠超标。

　　整个系列的型材建模都采用了参数化驱动的逻辑，每个规格的截面尺寸、腹板厚度、翼缘厚度、圆角半径都对应标准型材的参数表，调整规格的时候只需要修改截面高度参数，整个型材的三维实体就能自动更新，不用重复绘制截面草图，能大幅提升钢结构设计阶段的选型建模效率。另外要注意，IPN-P型材的翼缘是带有固定斜度的，和H型钢的平翼缘结构不同，配套的连接板、加劲肋在建模的时候要匹配这个斜度，不能做成垂直于腹板的直边，否则现场安装的时候会出现焊缝间隙过大的问题，影响连接强度。

　　在做装配设计的时候，还要考虑型材的安装空间边界，不同规格的型材总宽度、翼缘外伸长度都有差异，比如500毫米规格的IPN-P型材，翼缘总宽度接近200毫米，布设的时候要和周边的管线、设备外壳预留至少20毫米的安装操作间隙，方便后期螺栓紧固和防腐涂装作业。从受力特性来说，这个系列的工字钢截面材料分布更偏向受拉压的翼缘侧，相同单位重量下的抗弯性能比等截面的矩形钢好很多，能在满足承重要求的前提下降低整体结构的自重，减少下部支撑结构的载荷负担。建模过程中特意还原了热轧型材的工艺圆角特征，没有做尖锐的直角处理，更贴合实际生产出来的型材外形，后续如果要做工程渲染、施工模拟，模型的真实度也能满足要求，不会出现和实物偏差过大的问题。
