IPN系列80至550毫米规格钢梁型材

　　在工业厂房承重骨架搭建、大跨度场馆屋面支撑、重型设备机架焊接、物流仓储货架主承重梁、桥梁临时支护结构等场景中，IPN系列工字钢型材是应用极为广泛的结构承重件，本次梳理的80毫米至550毫米全规格IPN钢梁，覆盖了从轻载辅助支撑到大跨度主承重梁的全场景选型需求，能适配不同载荷等级、不同跨度的钢结构设计要求。

　　从实际工程选型逻辑来看，小规格80毫米腰高的IPN钢梁，单米重量轻，截面惯性矩适配小载荷工况，常被用于设备内部辅助支撑框架、小型操作台承重梁、管线排布支吊架等场景，安装时无需大型起重设备，人工配合简单吊装工具即可完成对位，安装边界预留时，需注意翼缘宽度方向的安装间隙，单根型材拼接时，腹板对接处需打坡口满焊，翼缘板需加装补强板，避免应力集中导致的连接部位变形。中等规格160毫米至300毫米腰高的IPN钢梁，是工业厂房檩条、多层设备平台主梁、中型仓储货架主立柱横梁的常用选型，这类规格的钢梁截面抗弯模量适配中等均布载荷，在设计时通常会根据跨度计算扰度，控制扰度值在跨度的1/400以内，避免承重后出现明显下挠影响上层设备安装精度，安装时需注意两端支座的搭接长度，通常要求搭接长度不小于翼缘宽度的1.5倍，支座处需加设筋板分散局部压应力，防止翼缘板被局部压溃。大规格400毫米至550毫米腰高的IPN钢梁，主要用于大跨度厂房主承重梁、重型设备承重底座主梁、起重设备行走轨道支撑梁等重载场景，这类规格的钢梁单根重量大，安装需配合起重设备完成对位，设计时除校核抗弯、抗剪强度外，还需验算整体稳定性与局部稳定性，必要时需在腹板处加设横向、纵向加劲肋，避免腹板在集中载荷作用下出现失稳鼓曲，安装边界需预留足够的焊接操作空间与后期维护空间，支座处通常采用铰接或刚接的连接方式，与混凝土基础连接时需配合预埋钢板完成固定，保证载荷能有效传递到基础结构上。

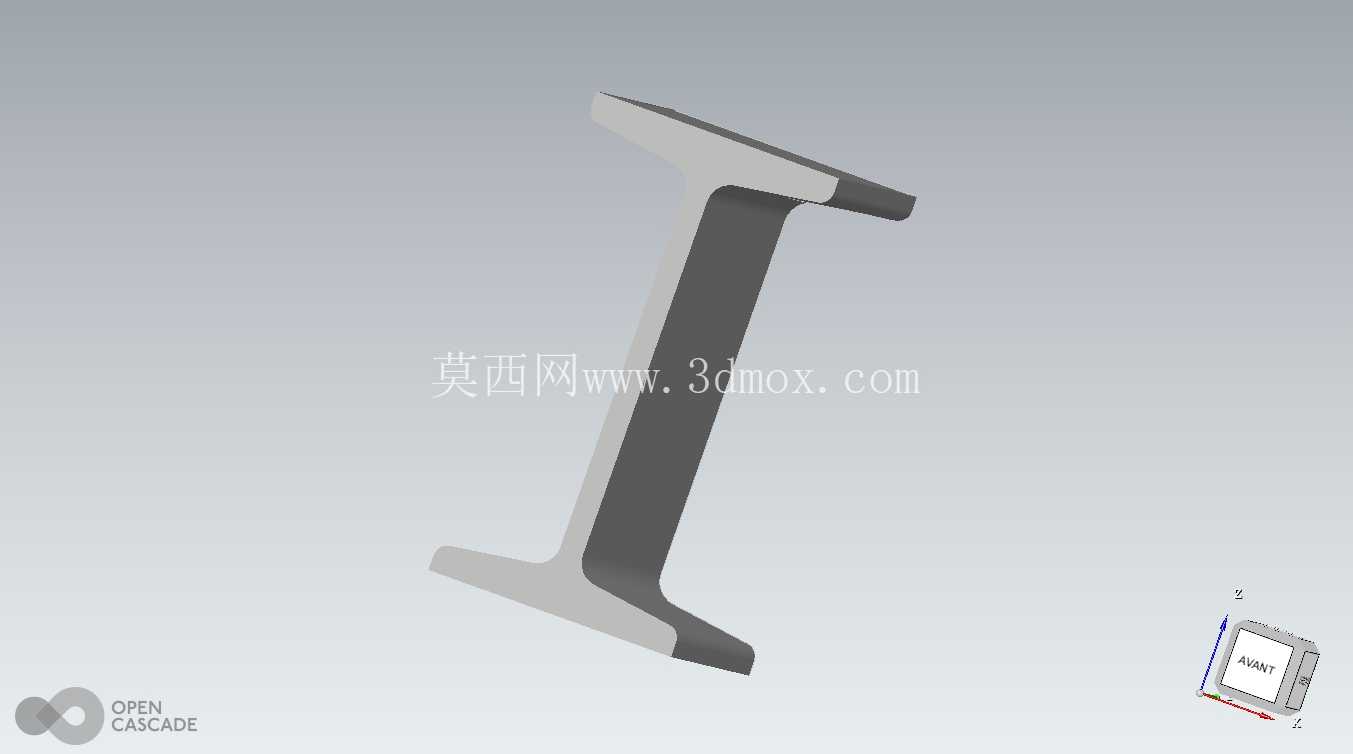

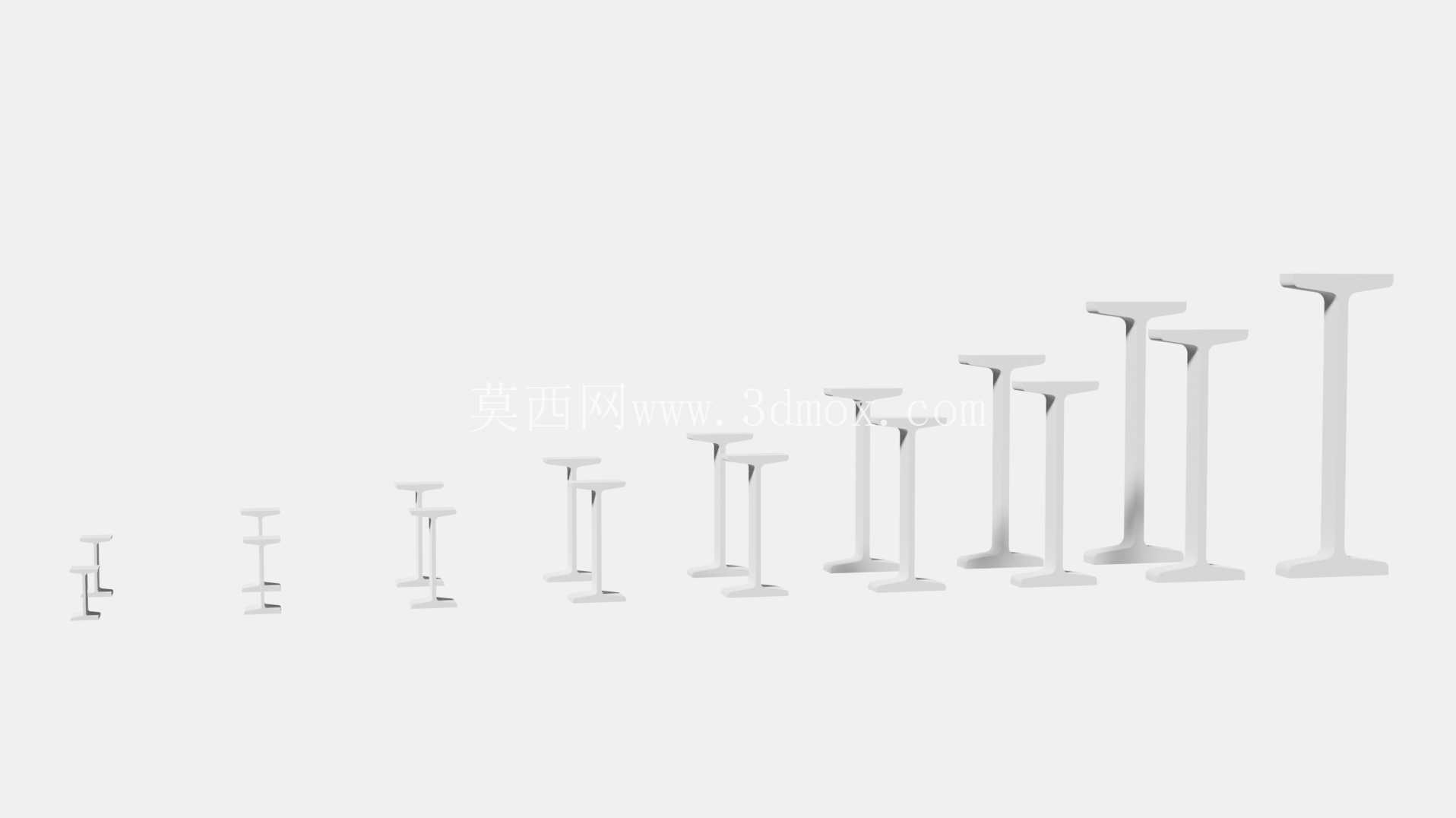

　　从三维建模的设计思路来看，这套全系列IPN钢梁模型严格遵循型材标准截面参数绘制，每个规格的腰高、腿宽、腰厚、腿厚、内圆弧半径、端圆弧半径都完全匹配标准型材的尺寸公差要求，建模时采用参数化驱动逻辑，不同规格之间可通过调整参数快速切换，方便结构设计人员在装配时直接选型调用，无需重复绘制截面。模型的细节处理上，还原了热轧型材的圆角过渡特征，没有采用尖锐直角建模，更贴合实际型材的生产成型特征，在装配仿真时能避免出现不必要的干涉误判。针对不同的应用场景，设计人员调用模型时，可直接在模型基础上完成端部切口、焊接坡口、连接孔位的二次加工特征绘制，无需重新构建基础型材模型，能大幅缩短钢结构设计、设备机架设计的建模周期。

　　在实际工程应用中，选型时不能仅单一参照钢梁腰高参数，需结合实际承受的静载荷、动载荷、冲击载荷数值，核算所需的截面模量、惯性矩参数，匹配对应规格的IPN钢梁，避免选型过小导致结构安全隐患，或是选型过大造成材料成本浪费。安装施工时，不同规格的钢梁拼接需注意截面高度差的过渡处理，通常采用斜接过渡或加设变径连接板的方式，保证力流传递平顺，避免在截面突变处出现应力集中。对于有防腐要求的户外应用场景，钢梁安装完成后需按要求做除锈、防腐涂装处理，焊接部位需重点做防腐补强，延长结构使用寿命。这套覆盖全规格段的IPN钢梁三维模型，能为不同领域的结构设计人员提供精准的选型参考与建模基础，在方案设计阶段即可快速完成钢结构框架的搭建、载荷仿真的前置校验，有效提升设计阶段的工作效率，减少后期施工、装配时出现的尺寸匹配问题。
