HEB系列100至320毫米规格H型钢钢梁

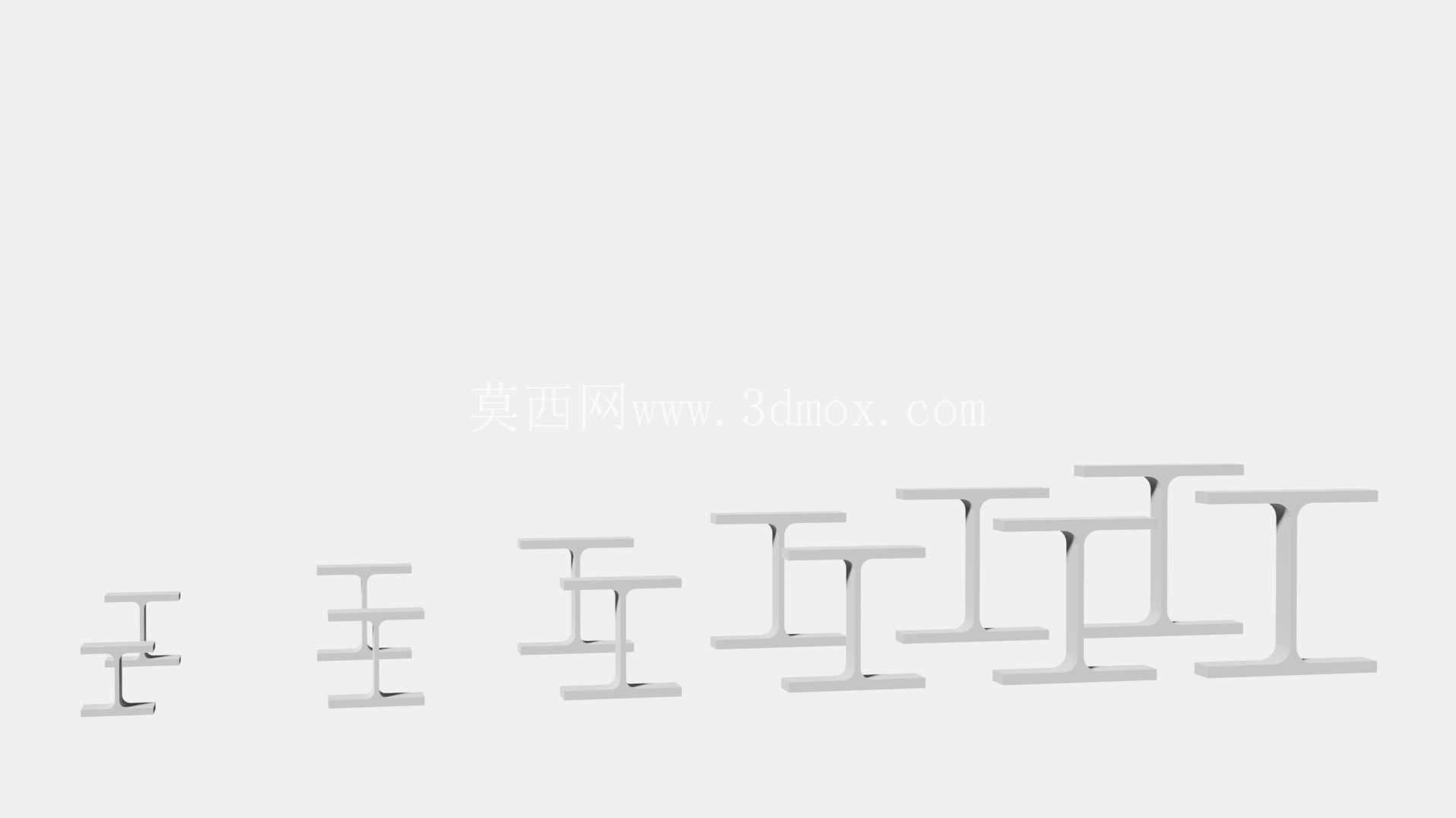

　　在工业厂房主体承重结构、大跨度场馆屋面支撑、重型设备机架搭建、桥梁临时承重支架等工程场景中，HEB系列欧标H型钢是应用极为广泛的结构承重构件，本次建模覆盖100毫米至320毫米截面高度的全规格段，能够匹配从轻量辅助支撑到重载主承重梁的不同载荷需求。从实际工程选型的角度出发，不同截面高度的HEB钢梁对应差异化的承载边界：100毫米截面规格多用于设备内部辅助支撑、管线支架、轻型操作平台框架，其截面惯性矩适配小跨度静载场景，安装时占用空间小，便于在紧凑的设备布局中完成排布；随着截面高度逐步提升至200毫米区间，构件的抗弯、抗剪性能线性提升，可用于厂房的次梁结构、中型设备的承重底座框架，能够承受一定的动载冲击，适配常规生产车间的设备布局承重需求；当截面高度达到320毫米规格时，构件的截面模量能够满足大跨度主承重梁的载荷要求，可用于重型厂房的主梁、大跨度栈桥的承重结构、起重设备的运行轨道支撑梁，在重载工况下能够保持结构形变在工程允许范围内。

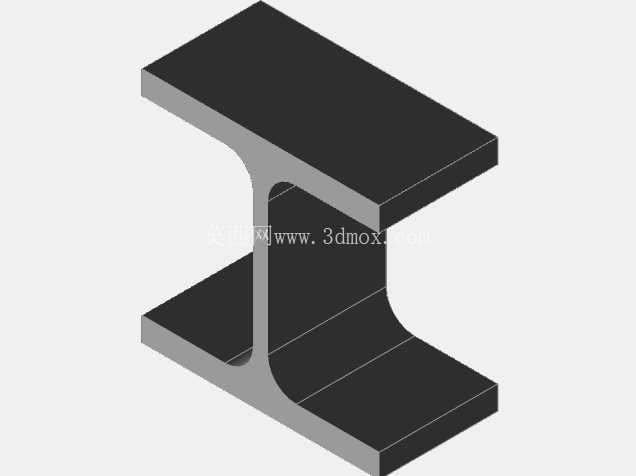

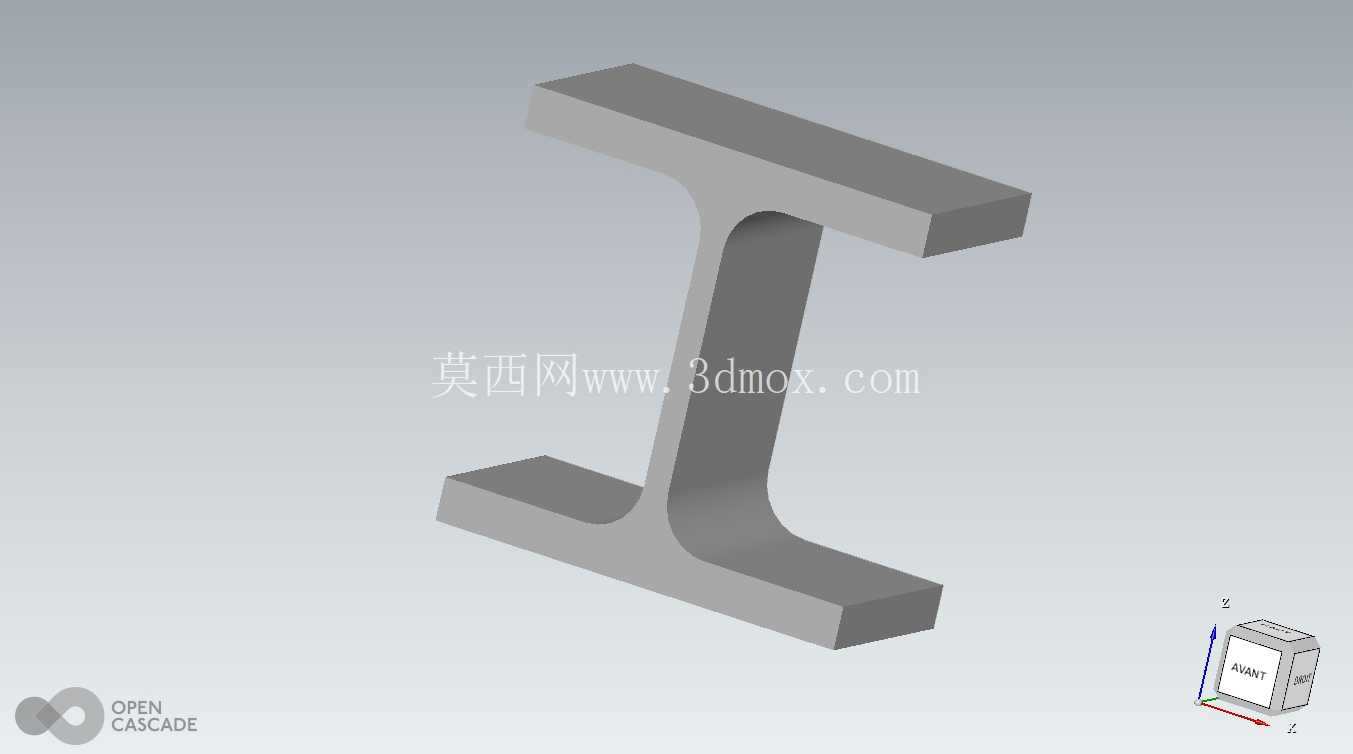

　　在三维建模过程中，严格遵循欧标HEB型钢的截面参数规范，还原了热轧H型钢的典型截面特征：翼缘内外侧保持平行，端部设置标准圆角过渡，腹板与翼缘的连接位置做圆弧过渡处理，完全匹配实际热轧型钢的成型特征，避免建模时出现直角连接导致的应力集中误判，便于后续结构仿真分析时直接调用模型开展力学计算。模型的尺寸边界严格控制在工程公差范围内，每一个规格的钢梁截面尺寸、腹板厚度、翼缘厚度、圆角半径均对应实际型材的标准参数，长度方向可根据实际工程需求灵活截取，模型本身预留了标准的安装对接基准面，便于在装配设计中快速完成梁与梁、梁与立柱的连接节点装配，无需额外调整模型的基准位置。

　　从实际安装适配的角度来看，该系列钢梁的翼缘宽度与截面高度保持固定的比例关系，在节点设计时可直接匹配标准的H型钢连接夹板、高强度螺栓组，无需针对非标截面单独设计连接件，能够大幅缩短现场安装的准备周期。在设备机架设计场景中，该系列钢梁可直接作为机架的主立柱与横向支撑，通过焊接或螺栓连接形成整体框架，其平整的翼缘表面便于安装设备导轨、走台板、管线桥架等附属部件，不需要额外加装过渡连接板。在建筑结构应用场景中，不同规格的钢梁可通过变截面拼接的方式完成大跨度结构的载荷过渡，模型的端面基准完全对齐，拼接时不会出现截面错位的问题，能够直接导出二维工程图用于下料加工。

　　建模过程中特意保留了热轧型钢的工艺特征细节，没有对圆角、过渡圆弧做简化处理，因为在做有限元分析时，这些过渡位置的应力分布是结构校核的重点，过度简化的模型会导致应力计算结果出现偏差，无法真实反映实际构件的受力状态。同时模型的各个规格采用参数化建模逻辑，设计人员如果需要调整钢梁长度，只需要修改长度参数即可快速生成对应尺寸的构件，不需要重新绘制截面轮廓，能够有效提升结构设计阶段的建模效率。针对不同场景的安装需求，模型上预留了标准的螺栓孔位定位基准，设计人员可根据实际连接需求在对应位置快速生成连接孔，不需要重新定位基准面，能够减少装配设计中的重复操作。

　　在仓储货架的重型承重层设计、户外大型广告牌的支撑框架、起重设备的辅助承重结构中，该系列钢梁也有大量应用，不同截面规格的选型完全基于实际载荷计算结果，100至320毫米的截面覆盖范围能够满足绝大多数常规工业场景的承重需求，不需要定制特殊截面的型钢，能够有效降低项目的材料采购成本与加工周期。模型的外形尺寸完全符合实际型材的供货规格，设计人员在完成整体结构设计后，可直接统计不同规格钢梁的长度用量，生成准确的材料清单，避免因模型尺寸偏差导致的材料采购浪费。
