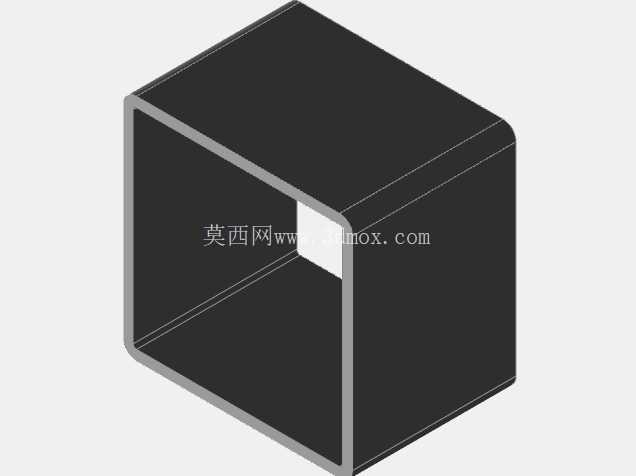

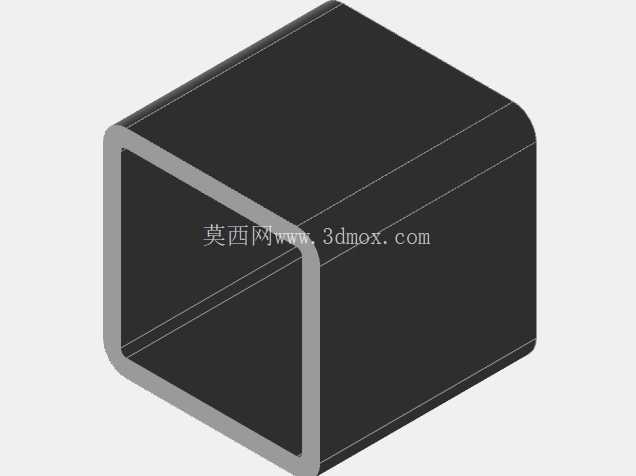

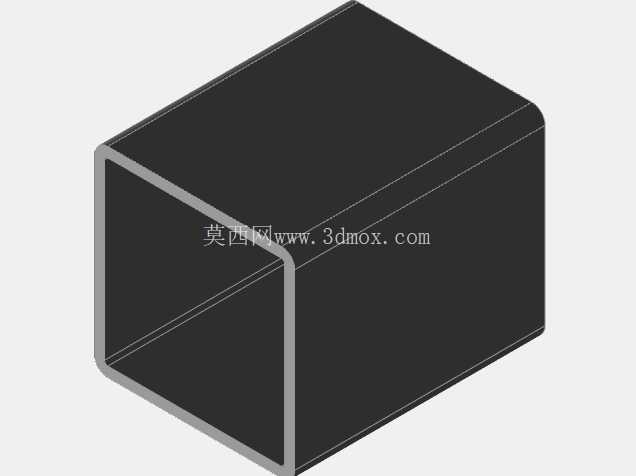

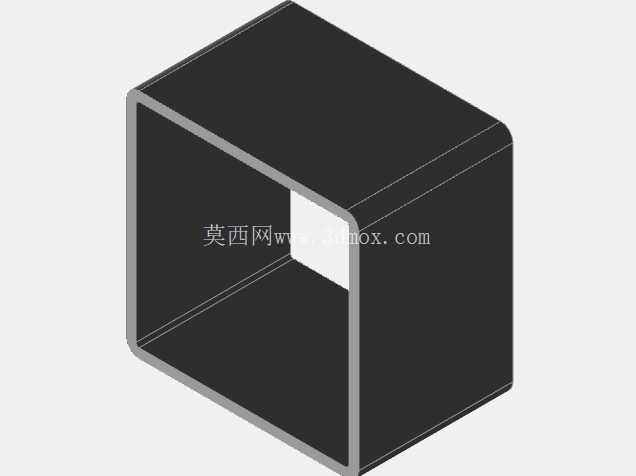

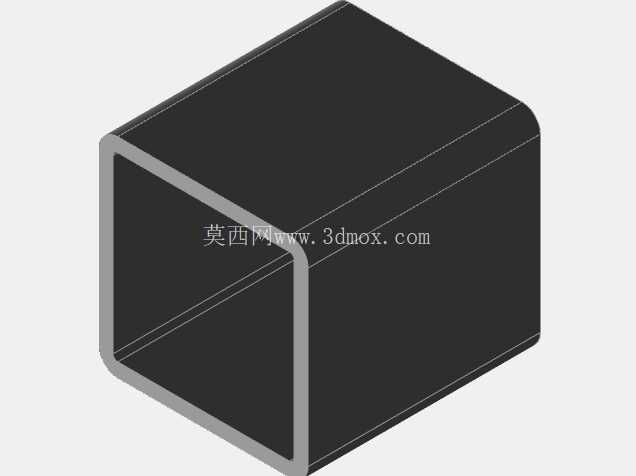

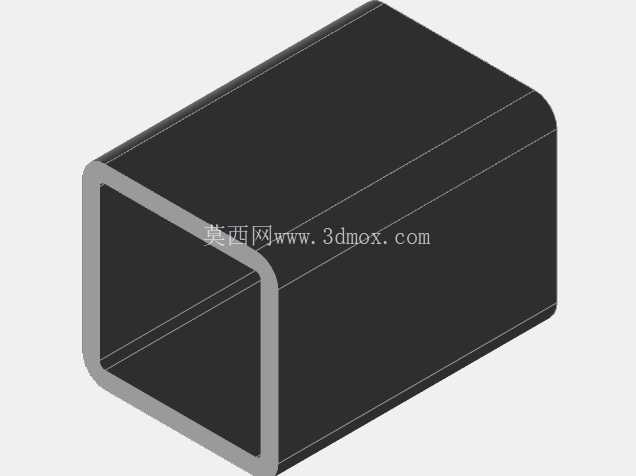

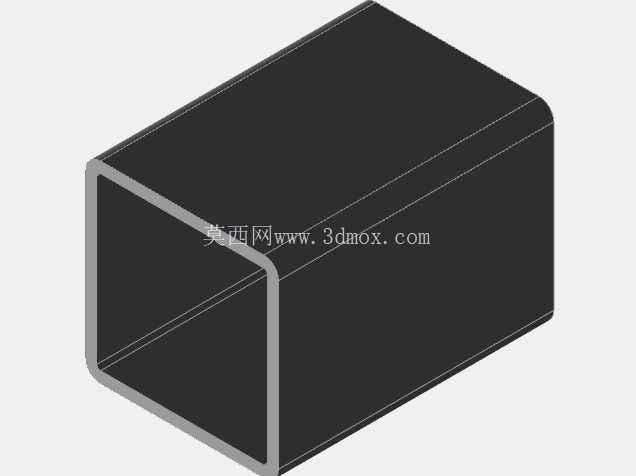

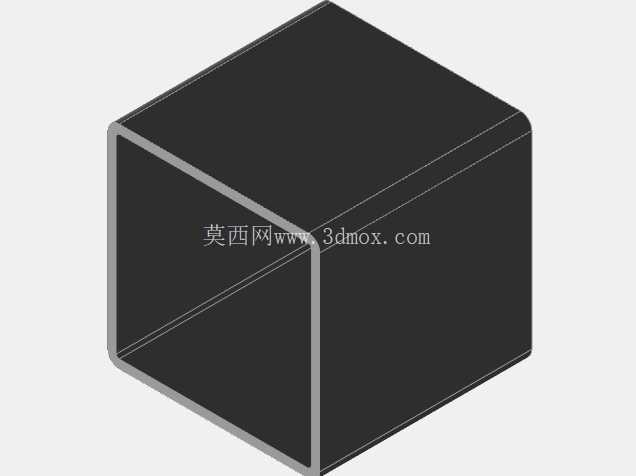

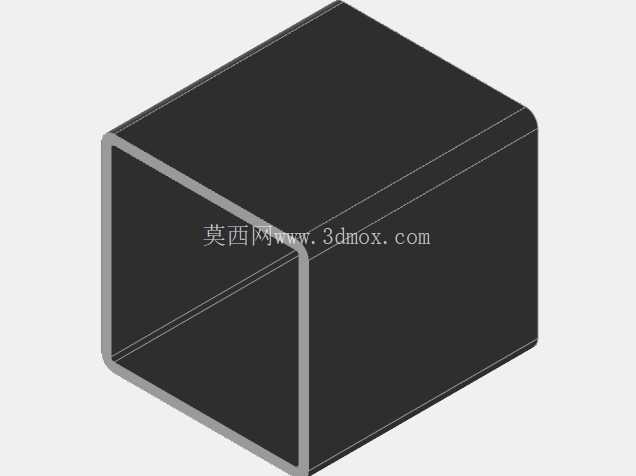

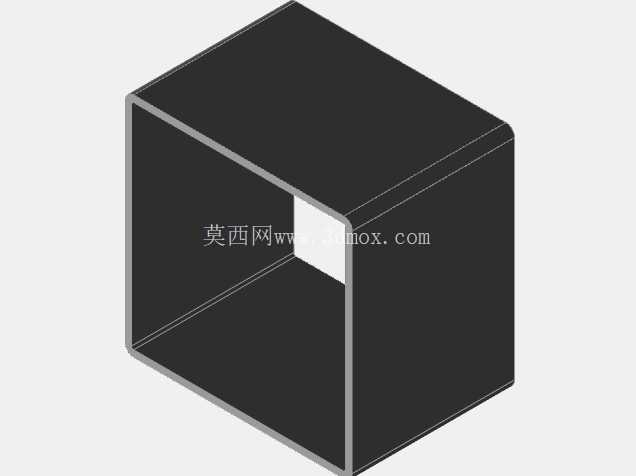

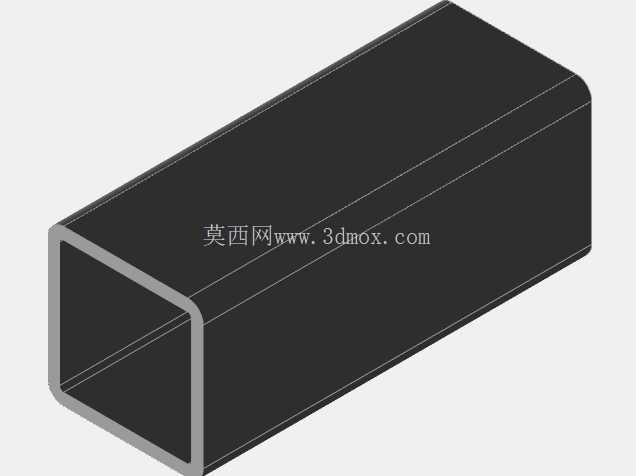

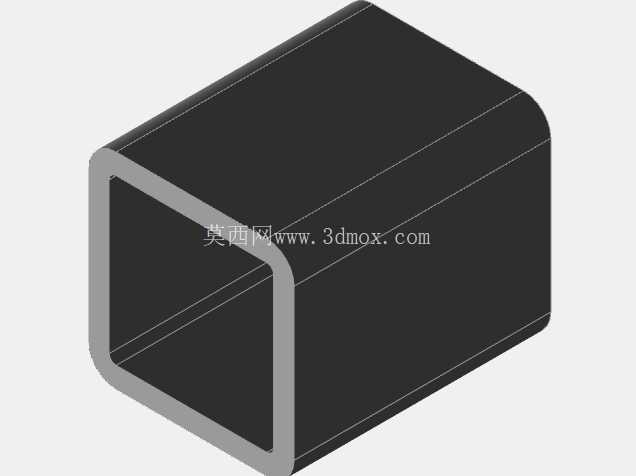

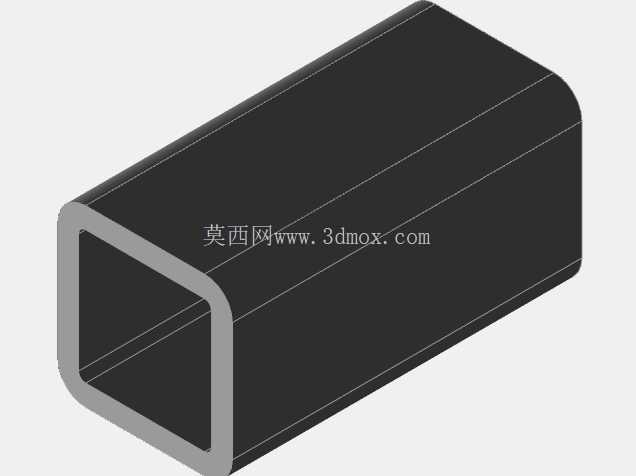

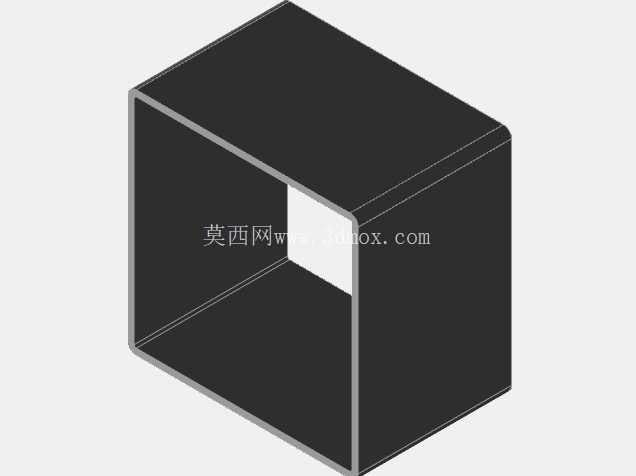

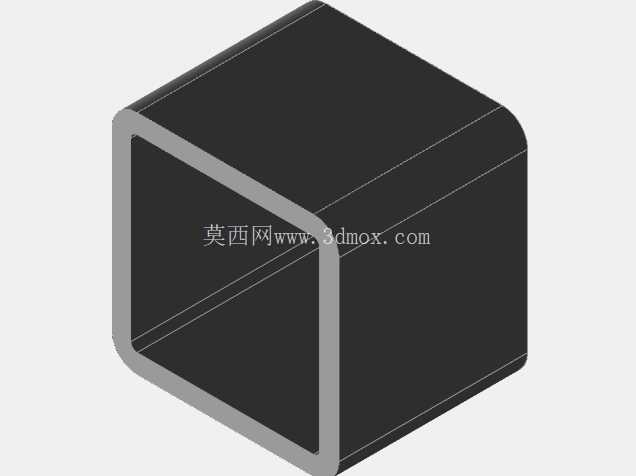

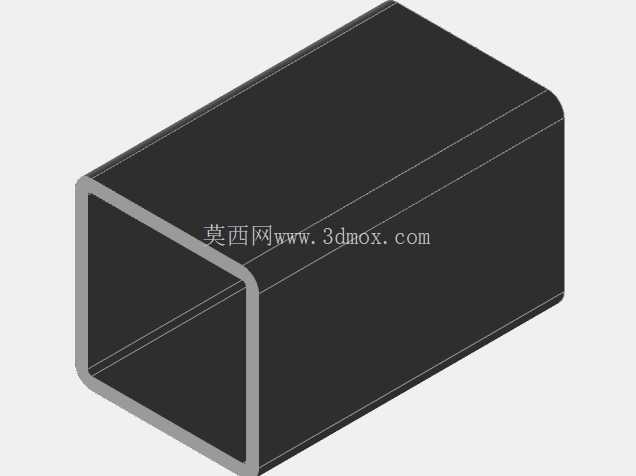

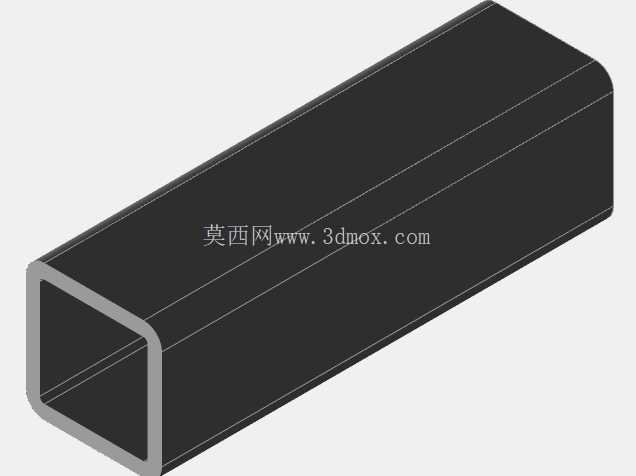

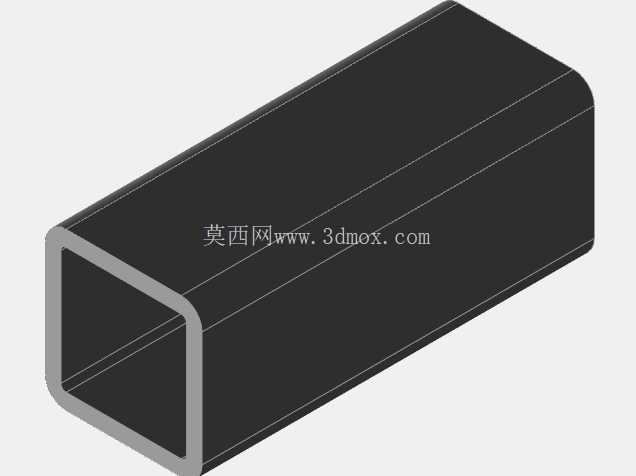

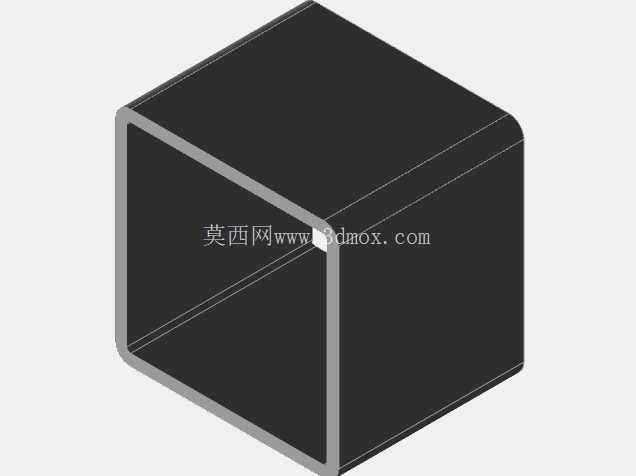

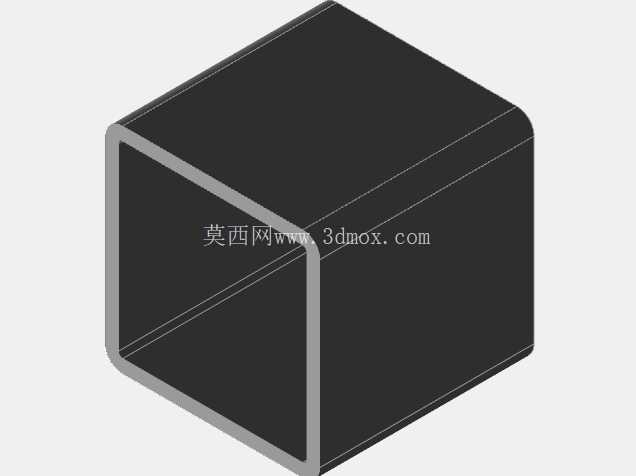

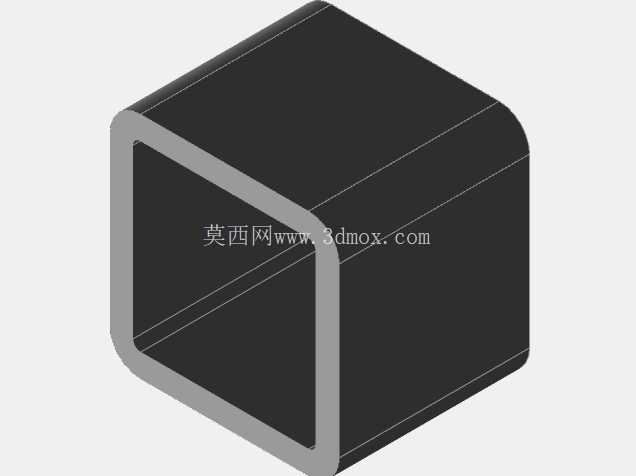

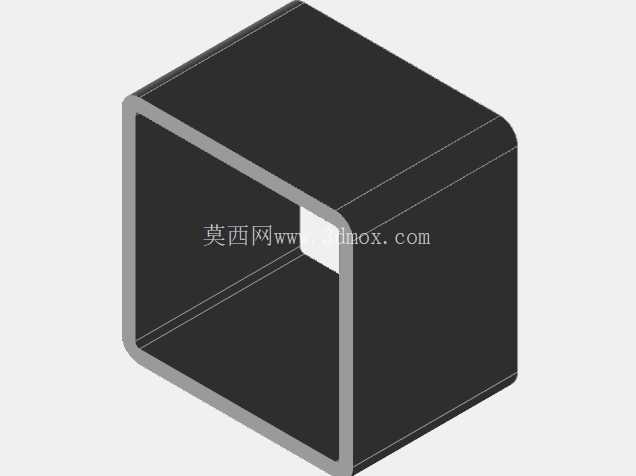

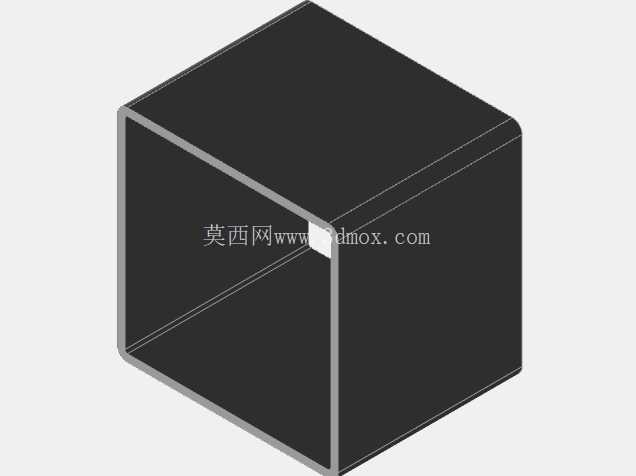

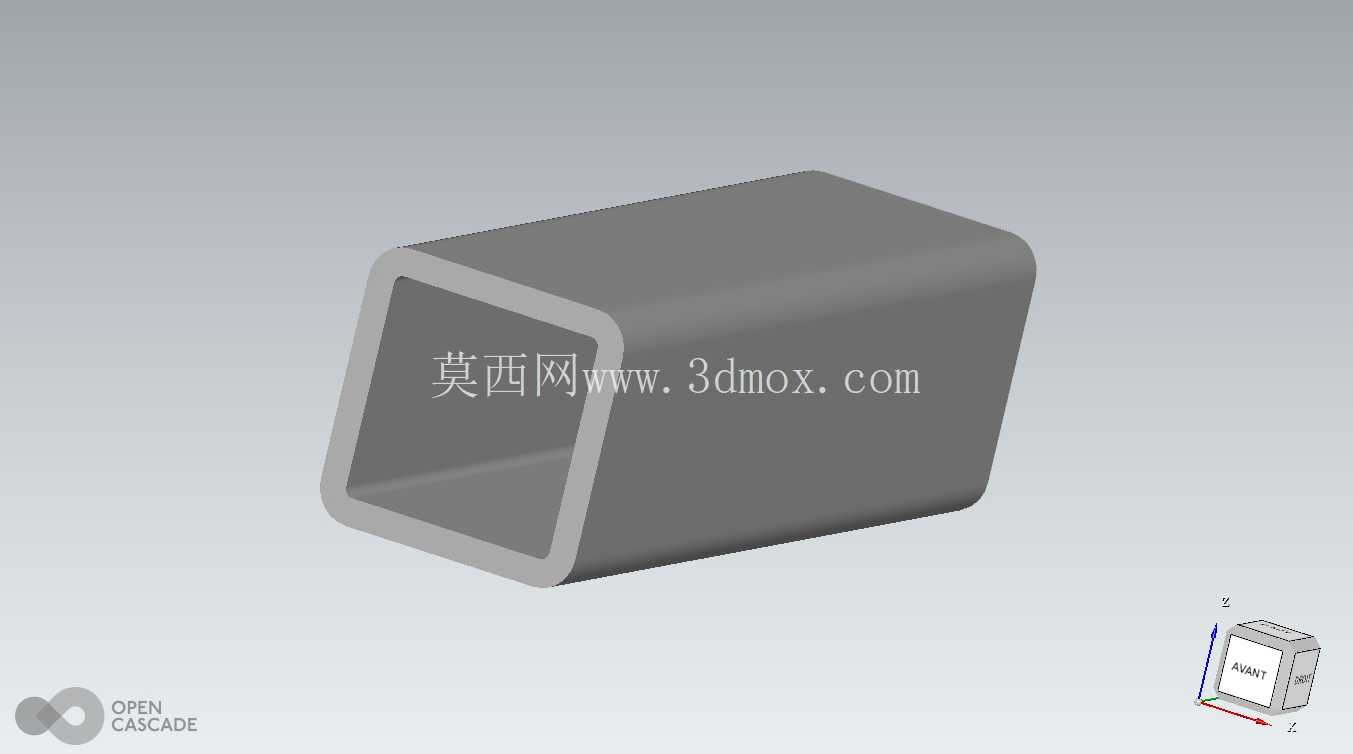

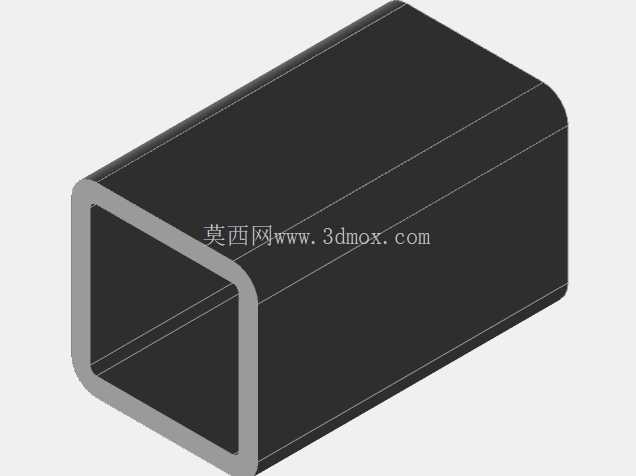

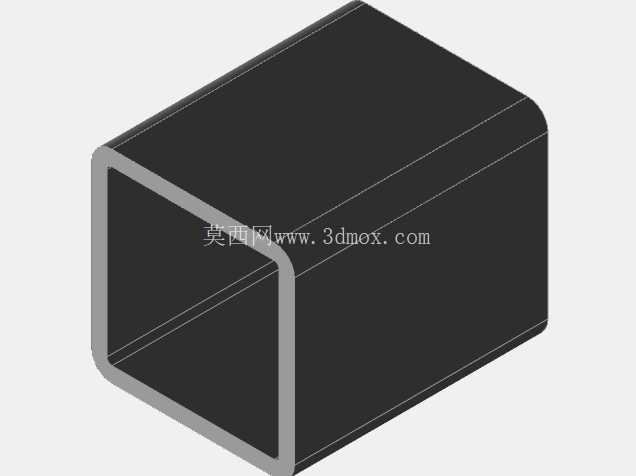

多规格方形空心钢梁截面参数化模型

　　在工业钢结构设计、设备机架搭建、非标工装框架开发的实际工作中，方形空心钢梁是应用频次极高的结构型材，不同截面尺寸的方钢对应不同的承重载荷、跨距要求与安装场景，本次梳理的15毫米至75毫米全系列方形钢梁模型，覆盖了从小型仪器安装支架到中型设备承重框架的常用规格区间，能直接为结构设计阶段的选型、装配干涉检查、力学仿真前置校验提供精准的三维参照。从实际工程场景来看，15毫米到30毫米区间的小尺寸方形钢梁，多用于小型检测仪器的内部支撑骨架、电气柜内元件安装横梁、轻型输送线的侧边护架，这类场景对型材的自重控制要求较高，同时需要兼顾一定的抗扭性能，方形截面的封闭结构相比同等重量的角铁、C型钢，在各个方向的抗弯截面系数更均匀，不会出现单侧受力易变形的问题，在安装时可以直接通过端面攻丝、侧面打孔配合螺栓连接，不需要额外做复杂的焊接坡口处理，适合小空间内的快速装配。

　　40毫米到60毫米区间的中等规格方形钢梁，是非标自动化设备机架、中型物料货架、小型设备操作平台的主力用材，这类场景下钢梁需要承受设备自身重量、运行过程中的振动载荷以及偶尔的外部冲击，模型中每一个规格的截面壁厚都按照常规工程应用的通用标准做了还原，在做装配设计时，可以直接调用对应规格的模型匹配脚轮、连接板、角件等标准配件，不需要反复核对截面尺寸导致的安装孔位错位问题，很多新手设计师在做机架设计时容易忽略方钢的外轮廓尺寸与安装边界的冲突，比如在设计设备外封板时，如果没有精准的钢梁模型做参照，很容易出现封板与钢梁突出部分干涉、门板合页安装位置被钢梁挡住的问题，全系列的参数化模型可以直接导入装配环境，提前排查这类安装边界问题。

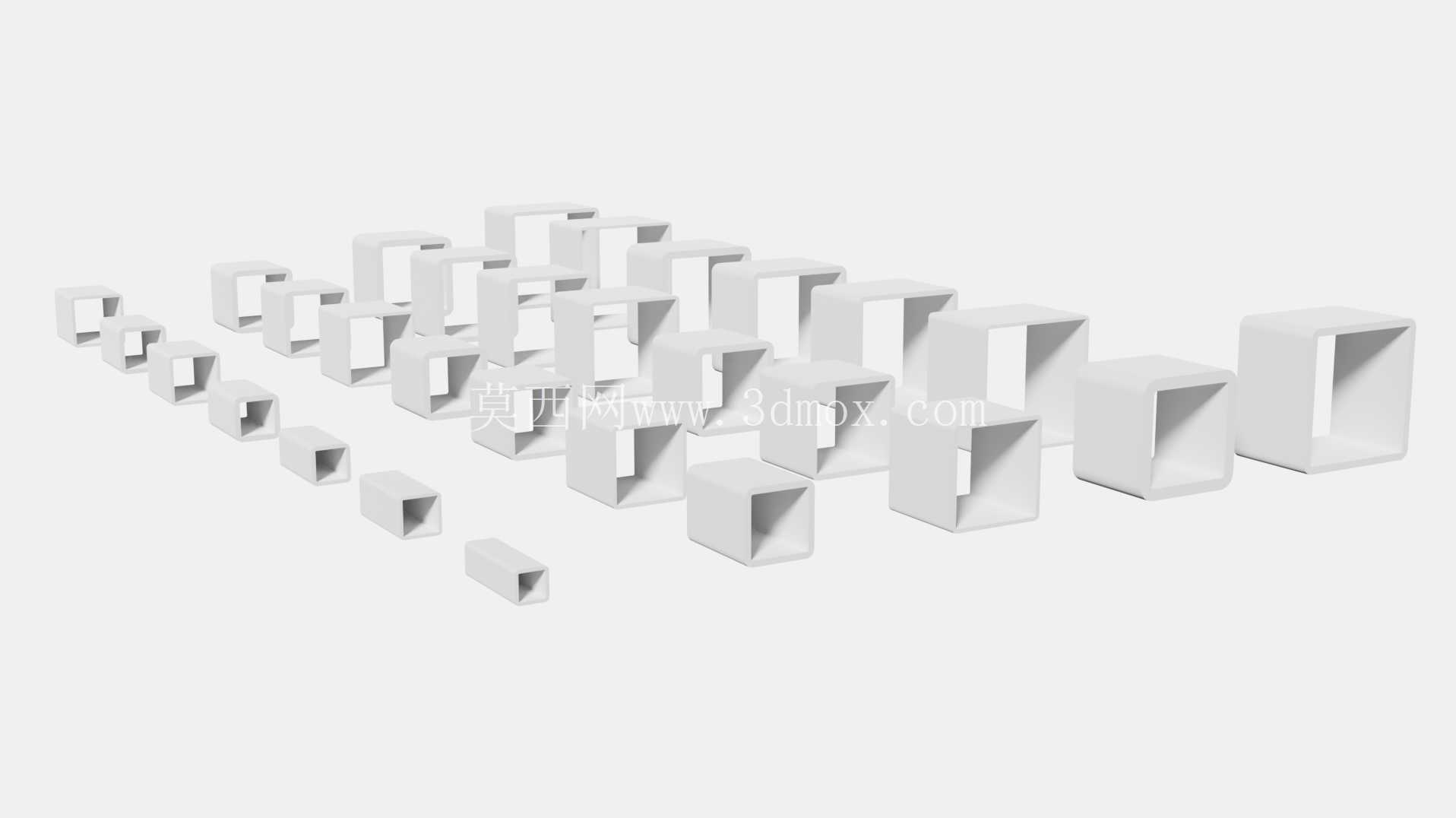

　　65毫米到75毫米的大规格方形钢梁，多用于小型起重设备的辅助承重梁、大型设备的底部支撑框架、高空操作平台的主承重梁，这类应用场景对钢梁的直线度、端面垂直度要求较高，模型中每个规格的钢梁端面都做了平整处理，截面的内外轮廓公差控制在常规机械设计的通用精度范围内，在做力学仿真时，可以直接赋予钢材材质参数，不需要额外修复模型的几何错误。从设计思路上来说，这个系列的模型没有做多余的工艺细节简化，完整保留了方形空心钢梁的封闭截面特征，不同规格之间按照5毫米的尺寸梯度做了规整排列，设计师在选型时可以直接对比相邻规格的截面大小，快速匹配对应载荷要求的型号，不需要单独查找每一种规格的外形尺寸。

　　在实际安装过程中，不同规格的方形钢梁对应的连接方式也有区别，小规格钢梁多采用内置角码连接，中等规格采用外置角件配合螺栓锁紧，大规格则需要在端面焊接法兰板做拼接，模型的截面尺寸精度足够支撑这些连接结构的配套设计，比如在设计法兰连接板时，可以直接提取钢梁的外轮廓尺寸生成法兰的孔位，避免出现法兰与钢梁截面不匹配的问题。很多做设备改造的现场工程师都有过类似的经验，在现场补装支撑结构时，如果前期没有精准的钢梁模型做排布，很容易出现钢梁长度裁切错误、与现有管线干涉的问题，这套覆盖15到75毫米全规格的方钢模型，可以在设计阶段就完成整个框架的排布模拟，提前算好每一段钢梁的裁切长度、连接位置，减少现场施工的返工率。另外在做设备的三维布线设计时，方形钢梁的空心内腔还可以作为线缆、气路管道的走线路径，精准的内孔尺寸模型可以帮助设计师判断内腔能容纳的线缆数量、气管直径，避免后期布线时出现内腔空间不足，需要额外在钢梁外侧走线影响设备外观的问题。不同于单一尺寸的钢梁模型，全系列的规格覆盖可以满足从轻型到中型不同承重等级的结构设计需求，不管是做桌面级小型实验设备的支架，还是做车间里的中型物料周转架，都能找到对应尺寸的模型直接调用，省去了自己逐个绘制截面、拉伸建模的时间，尤其是在做方案快速迭代时，可以直接替换不同规格的钢梁模型，快速验证不同选型下的框架整体尺寸、安装空间是否满足要求。
