双柱式曲线斜拉桥结构三维设计模型

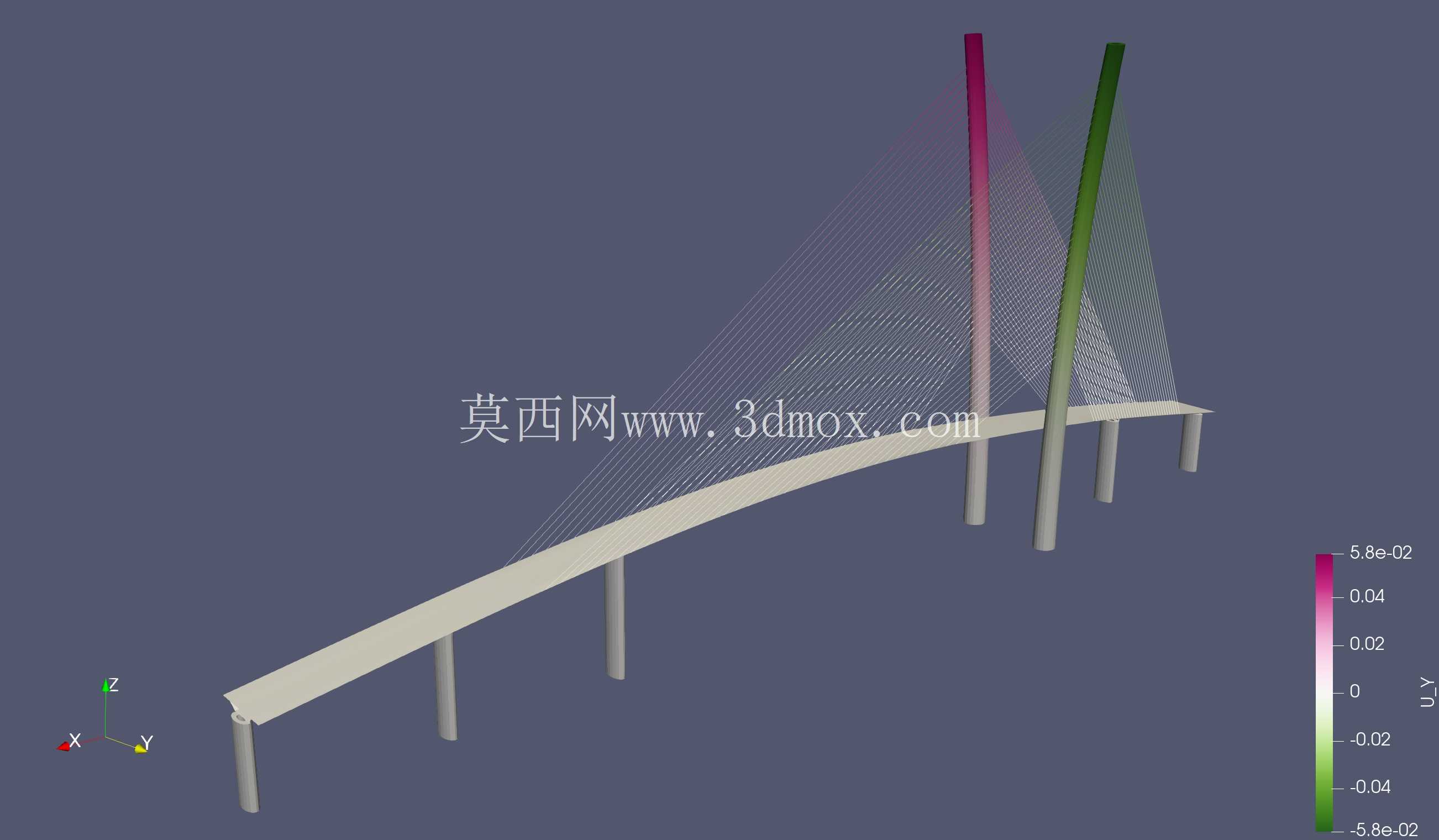

　　在交通基础设施的结构设计环节，斜拉桥作为中等跨径到超大跨径场景下的核心桥型方案，一直是结构工程师做方案比选时的重点考量对象，这套双柱式曲线斜拉桥的三维结构模型，完整还原了该类桥型从下部承重结构到上部传力体系的全部核心构件，可直接用于方案阶段的结构受力推演、构件干涉校验以及施工工序模拟。从实际应用场景来看，这类带曲线线形的斜拉桥多适配于山区河谷、城市跨江跨线以及受地形地物限制无法布设直线桥位的路段，相比直线斜拉桥，曲线线形会让结构在恒载与活载作用下产生附加扭矩，因此在建模阶段就需要把各构件的空间位置关系做精准还原，避免后续有限元分析时出现边界条件偏差。

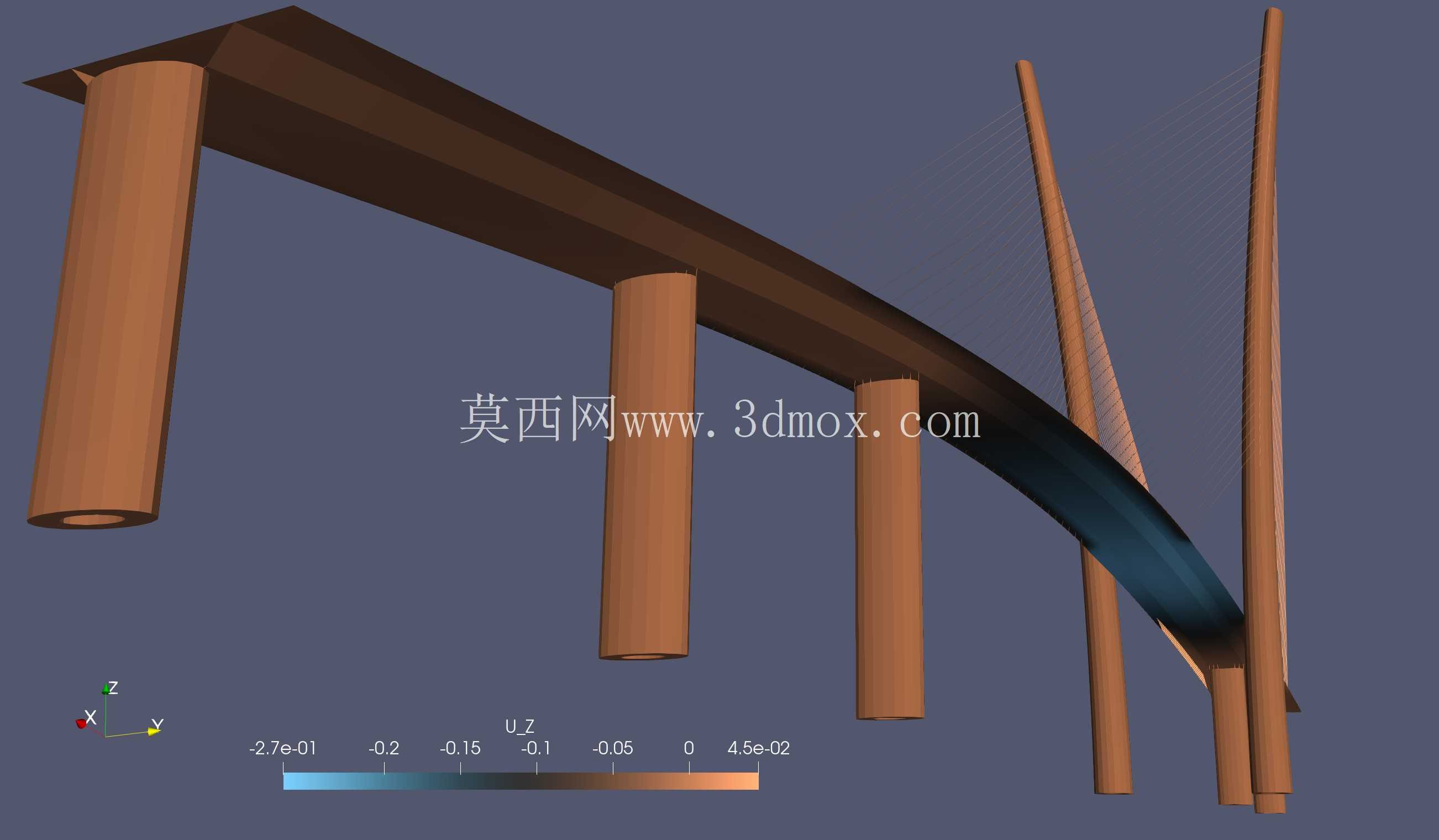

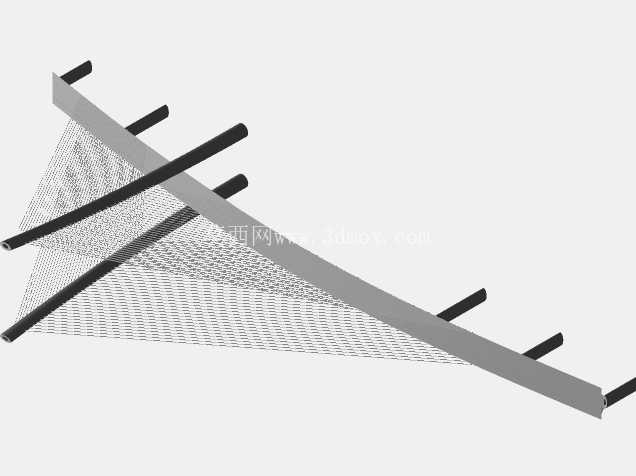

　　从结构功能特性来看，这套模型完整覆盖了斜拉桥的三大核心受力体系：首先是下部的桥墩结构，除了桥塔位置的两个主塔墩之外，沿桥跨曲线方向均匀布设了多个辅助墩，辅助墩的作用是减小主梁在施工阶段以及成桥状态下的挠度，同时分担部分主梁的竖向荷载，避免长悬臂状态下主梁出现过大的应力集中；其次是两个异形空间桥塔，模型中两个桥塔采用了非对称的倾斜布设方式，并非传统斜拉桥的垂直桥塔，这种设计一方面是为了适配曲线桥的线形走向，让拉索的布设角度更符合力的传递路径，另一方面也能平衡曲线主梁带来的偏心荷载，减少桥塔根部的附加弯矩；最后是空间扇形布设的斜拉索体系，拉索从桥塔不同高度位置呈放射状连接到主梁的两侧锚固点，每一根拉索的长度、倾角都根据所在桥跨位置的受力需求做了差异化设置，靠近桥塔位置的拉索长度更短、倾角更大，主要承担竖向荷载的传递，靠近跨中位置的拉索长度更长、倾角更小，更多承担约束主梁水平位移以及调整主梁线形的作用。

　　在设计思路的呈现上，这套模型没有采用简化的单主梁模拟方式，而是把桥面板的实体结构、桥墩的柱式构造、桥塔的变截面形态都做了实体化建模，桥面板采用了带悬臂的箱梁截面形式，这种截面的抗扭刚度大，非常适配曲线斜拉桥的受力特点，能够有效抵抗曲线线形带来的扭转效应；桥塔的截面从根部到顶部做了渐变收窄处理，既符合结构受力上根部弯矩大需要更大截面、顶部弯矩小可以减小截面的力学逻辑，也能减少桥塔自身的风阻系数，提升桥梁在强风环境下的气动稳定性。从安装边界的尺寸逻辑来看，模型中各构件的连接位置都预留了符合工程实际的构造空间：桥塔与主梁的交叉位置预留了支座安装的空间，没有出现构件之间的实体干涉；拉索与桥塔、主梁的连接位置都预留了锚固构造的布设空间，符合实际工程中拉索锚固端的构造尺寸要求；桥墩底部的承台位置也做了对应延伸，能够直观呈现下部结构与基础的连接边界，方便后续做基础方案的配套设计。

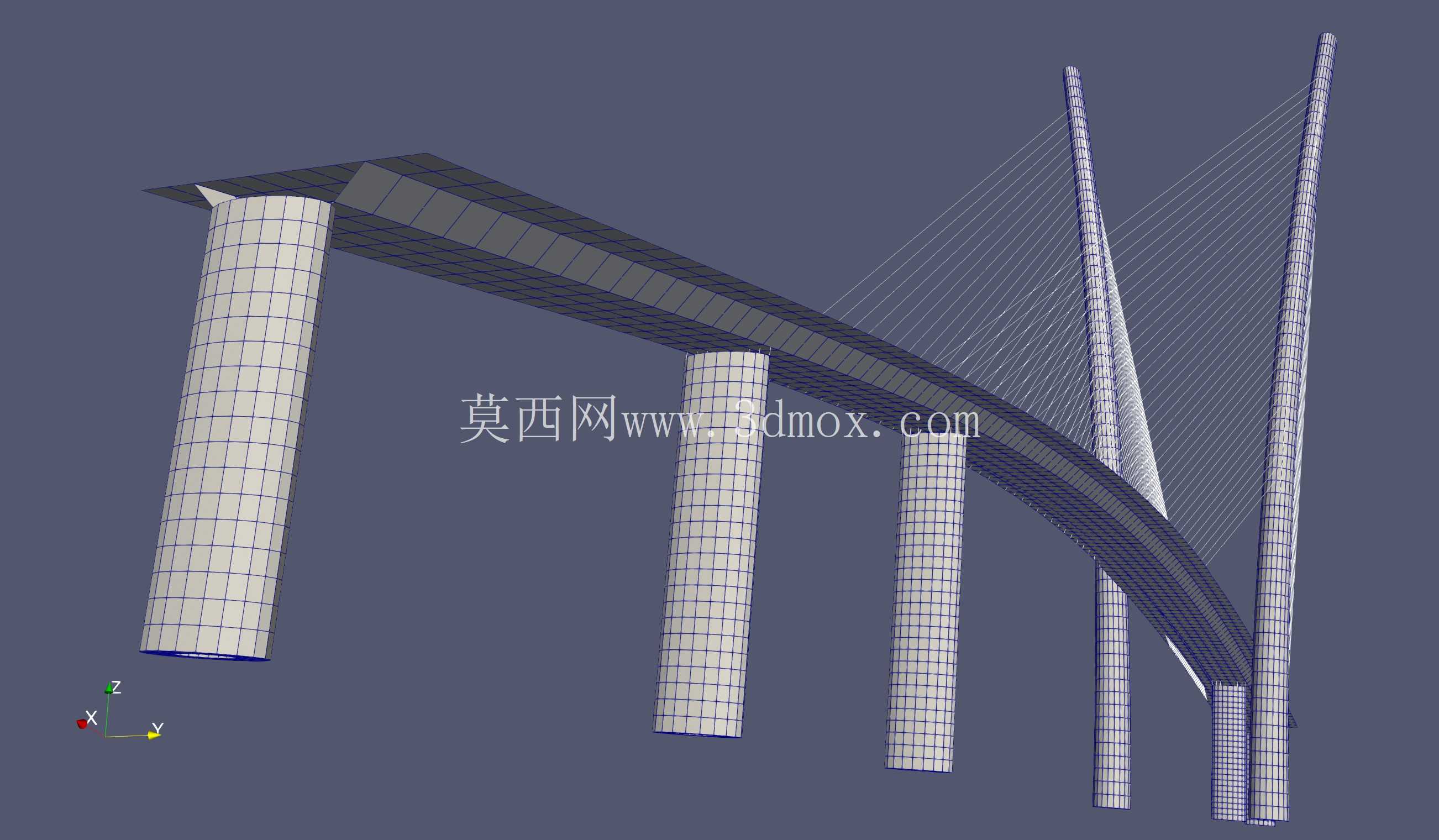

　　对于结构设计从业者来说，这类实体化的桥梁三维模型能够有效减少方案阶段的重复建模工作量，在做不同桥型方案比选时，可以直接在这套模型的基础上调整桥塔高度、拉索间距、桥墩数量等参数，快速生成不同的方案模型做受力对比；对于施工模拟环节来说，模型的空间构件关系清晰，可以直接用来推演斜拉桥悬臂施工阶段的工序流程，比如先施工主塔墩、再浇筑桥塔、然后逐段吊装主梁并张拉对应拉索的全过程，提前预判施工过程中可能出现的构件碰撞、线形偏差等问题；对于教学或者方案汇报场景来说，完整的实体结构模型也比二维图纸更直观，能够让非结构专业的人员快速理解斜拉桥的传力逻辑与整体构造。需要注意的是，这类曲线斜拉桥的建模过程中，最容易出现的问题就是拉索空间位置的偏差，一旦拉索的锚固点坐标出现误差，就会导致后续受力计算时的索力值完全偏离实际，这套模型中所有拉索的空间路径都严格按照扇形索面的布设逻辑生成，每一根拉索两端的锚固点都精准对应桥塔和主梁的设计位置，不存在错位或者穿模的问题，能够直接导入有限元分析软件做网格划分与受力计算，省去了模型修正的大量时间。
