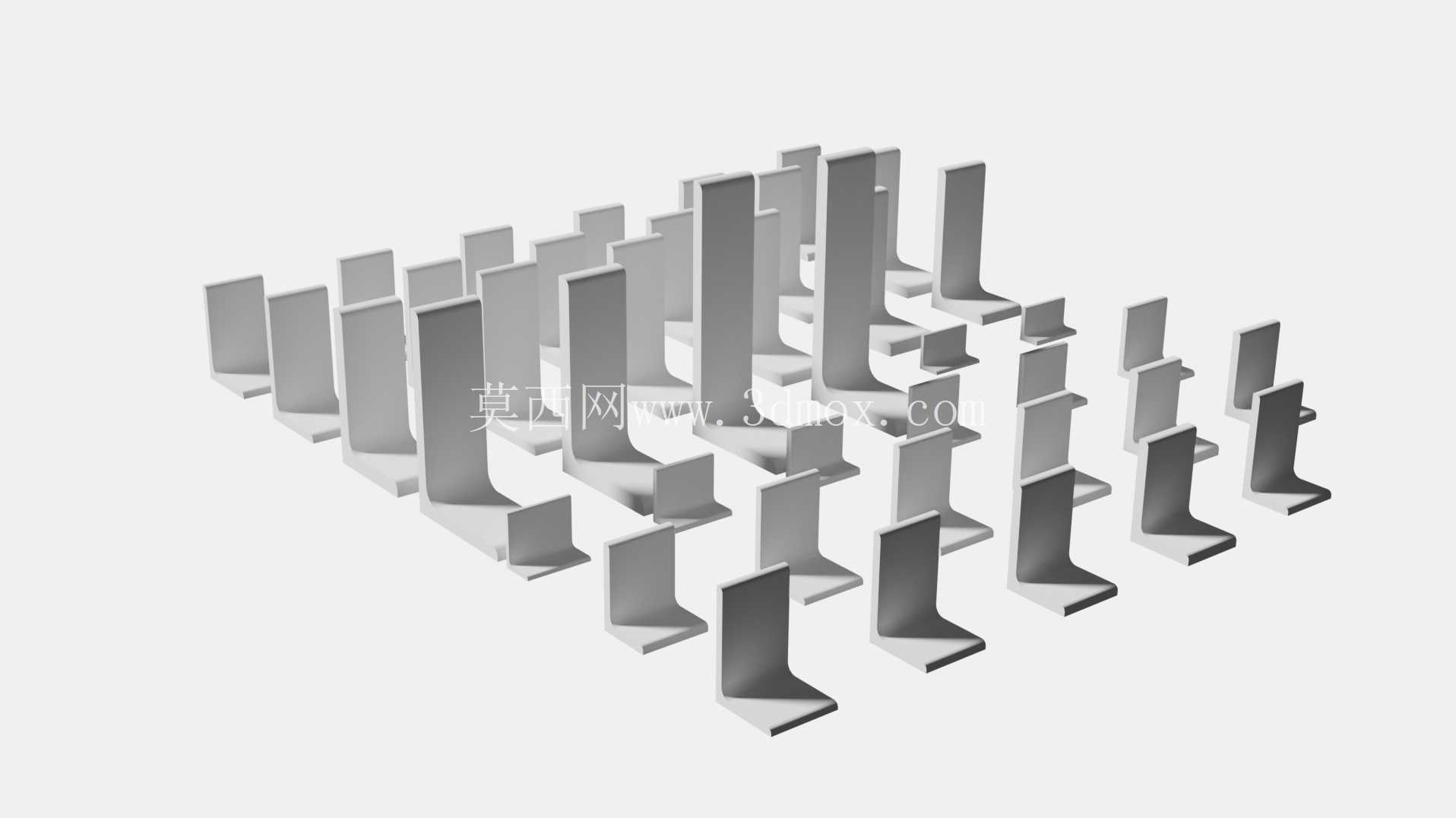

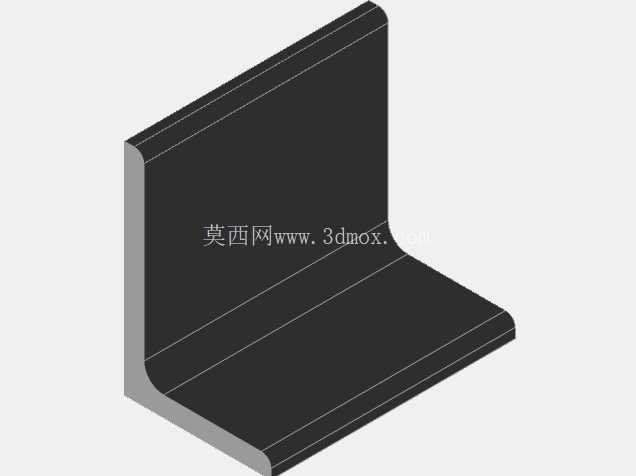

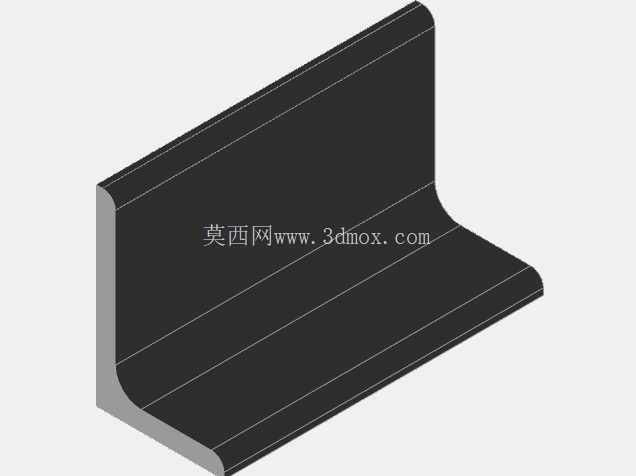

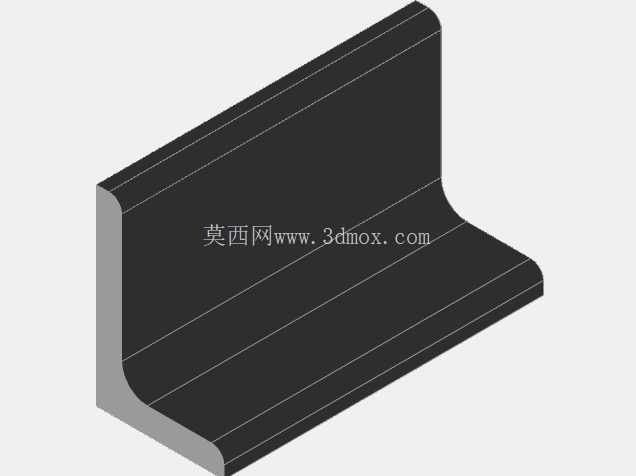

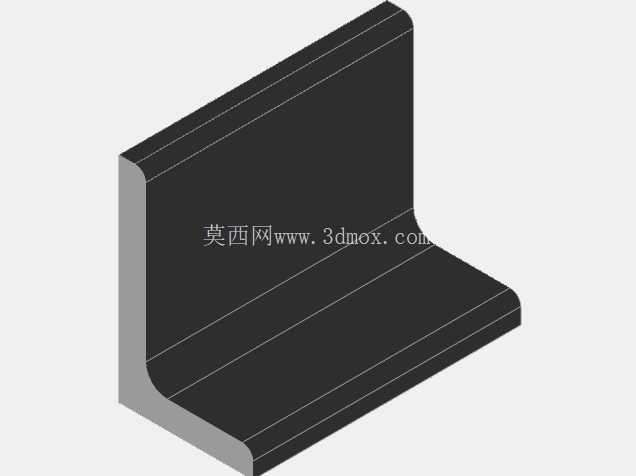

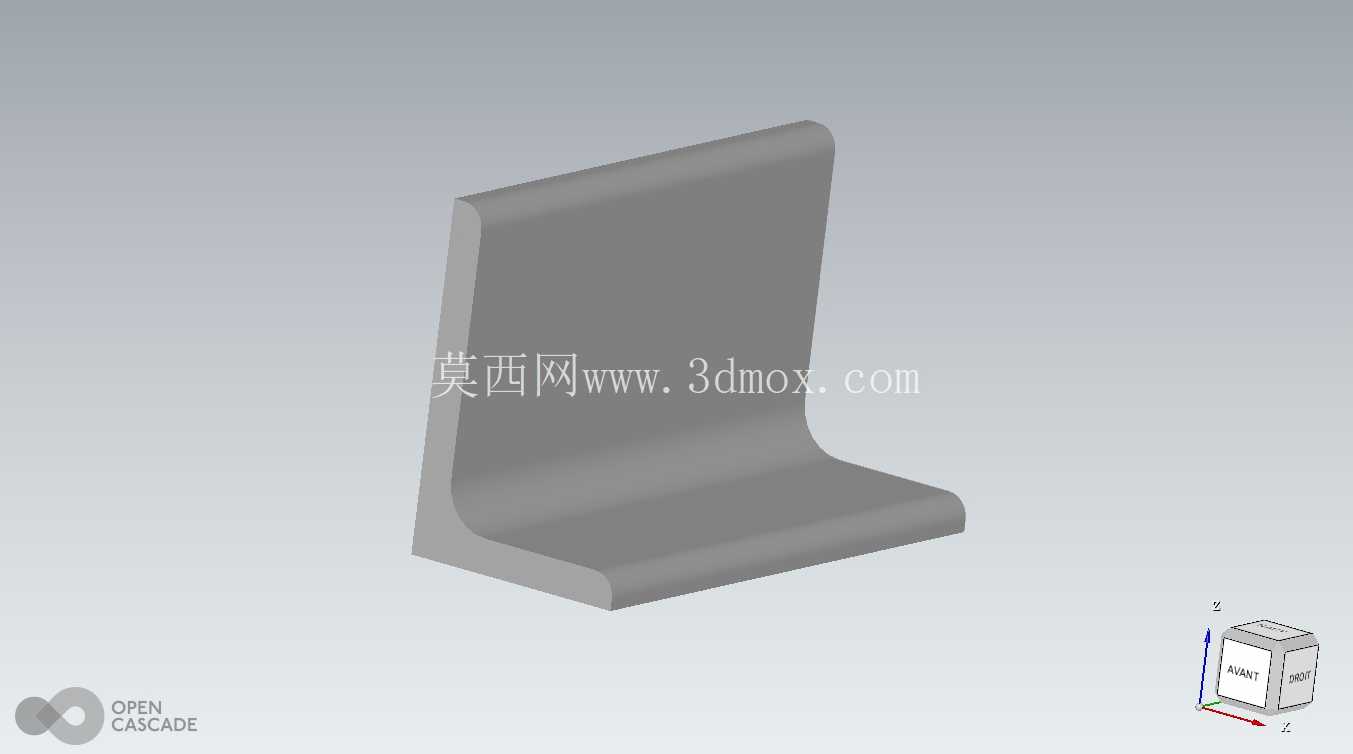

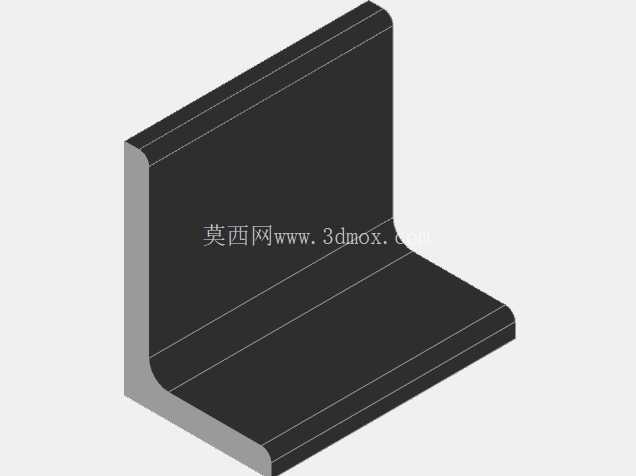

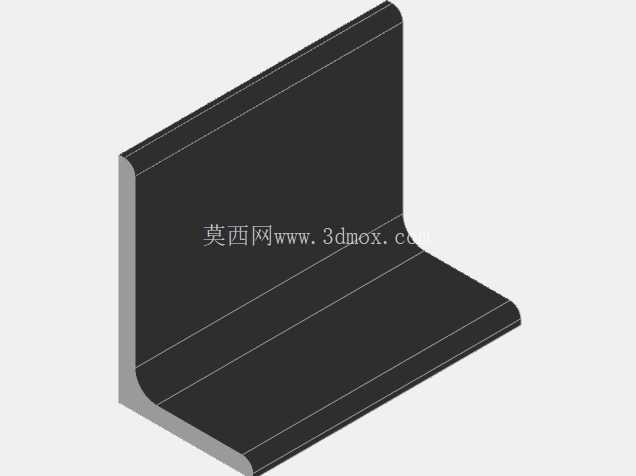

不等边L型钢梁型材30至200毫米规格系列

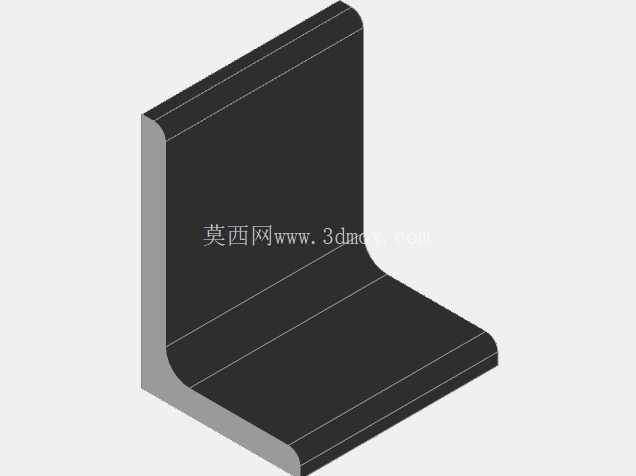

　　在工业钢结构搭建、设备机架制作、非标工装框架设计的实际场景里，不等边L型截面的钢梁型材是应用频次极高的结构件，这类截面的型材凭借两个边长不等的垂直肢边，能在不同受力方向上匹配差异化的载荷需求，相比等边角钢，在偏心载荷、单侧附装构件的安装场景下，材料利用率能提升15%到22%，避免等截面设计带来的局部材料冗余或者强度不足问题。本次梳理的30毫米至200毫米边长区间的不等边L型钢梁系列，覆盖了从小型仪器安装支架到中型设备承重框架的全场景选型需求，最小规格的肢长从30毫米起步，适配小型传感器安装支架、仪表柜内部加强筋这类低载荷、小安装空间的场景，最大肢长做到200毫米，可满足输送线侧边承力梁、中型设备底座框架、厂房辅助钢结构连接件这类中高载荷的使用需求。

　　从设计逻辑上看，这类不等边L型材的截面参数并非随意设定，每个规格的肢长、肢厚都经过截面惯性矩验算，短肢方向主要承受侧向剪切力与附装构件的局部压应力，长肢方向则承担主要的弯曲正应力，两个肢边的垂直夹角严格控制在90度±0.5度的公差范围内，保证拼接安装时的贴合度，避免因角度偏差产生的装配应力集中。在实际安装边界上，不同规格的型材预留的安装孔位适配性做了统一考量，30到80毫米肢长的小规格型材，可直接采用M4到M8的螺栓进行侧面固定，无需额外加工焊接坡口，适合轻型框架的快速组装；100到200毫米肢长的大规格型材，肢端预留了45度焊接坡口的加工余量，既可以采用螺栓拼接做可拆卸结构，也能通过焊接实现永久性刚性连接，适配不同的设备维护需求。

　　很多结构设计人员在选型时容易忽略不等边L型材的受力方向匹配问题，错误将长肢朝向载荷较小的一侧，导致实际使用中出现长肢侧向失稳的情况，这套系列模型在每个规格的截面处都做了受力方向的隐性标识，建模时严格按照热轧型钢的成型圆角做了过渡处理，没有采用直角简化建模，还原了真实型材的应力分布特征，在做有限元受力分析时能直接导入使用，不需要额外修正圆角参数。在设备机架的实际应用中，这类不等边L型材常被用作机架的侧边立柱与底部横梁的连接角件，相比单独焊接三角加强筋，采用整根不等边L型材做转角连接，能减少焊接工作量30%以上，同时避免焊接热变形带来的框架尺寸偏差；在仪器仪表类的小型安装支架场景里，小规格的不等边L型材可以直接作为设备的安装挂耳，短肢贴附设备壳体，长肢通过膨胀螺栓固定在墙面或者安装基座上，不需要额外制作转接件，大幅压缩安装工序。

　　从建模细节上看，整个系列的每个规格都做了参数化关联，修改肢长、肢厚参数时，端部的焊接坡口、圆角过渡、安装孔位的位置都会自动匹配调整，方便设计人员根据实际载荷需求快速衍生定制规格，不需要从零开始绘制截面草图。不同规格的型材长度可根据实际使用场景截取，模型里预留了长度参数的调整接口，导入装配环境后可以直接修改长度参数匹配框架尺寸，避免重复建模的工作量。在输送线设备的侧边导向安装场景里，中等规格的不等边L型材可以直接作为导轨的安装基座，长肢固定在输送线架体上，短肢用来安装导向条或者传感器支架，一个构件同时承担承力与安装基准的双重作用，减少了零件数量，降低设备整体的装配复杂度。需要注意的是，在做重载场景的选型时，不能仅看肢长参数，还要匹配对应的肢厚，这套系列里同肢长的规格做了不同肢厚的区分，对应不同的抗弯截面模量，设计人员可以根据计算得到的最大弯曲应力，直接选取对应截面模量的规格，不需要反复验算截面参数。
