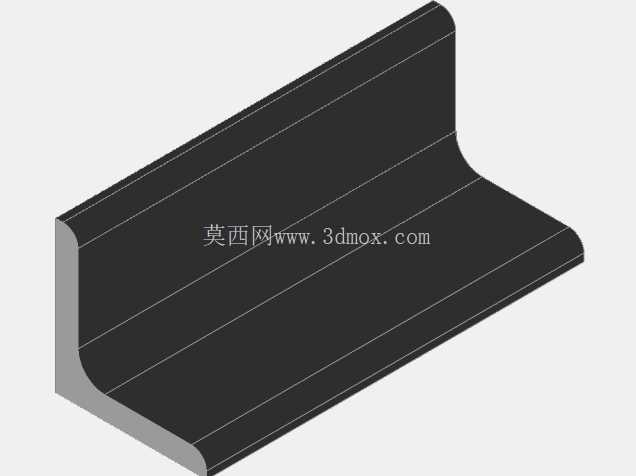

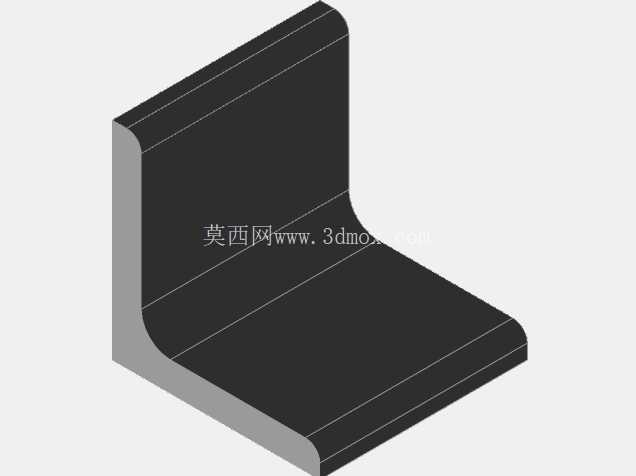

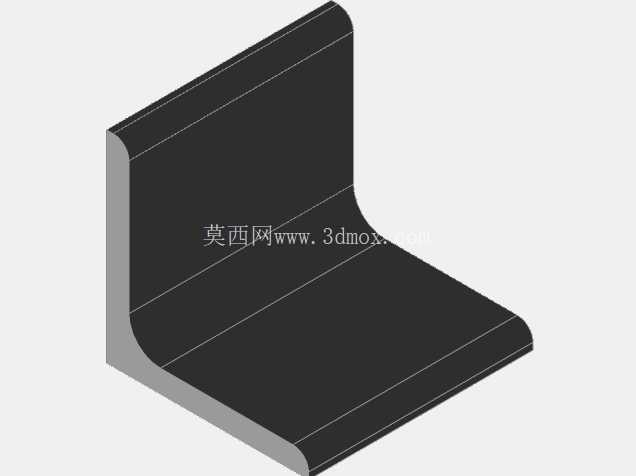

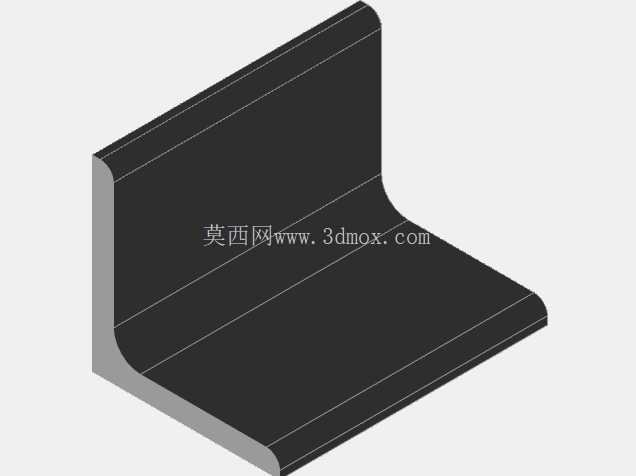

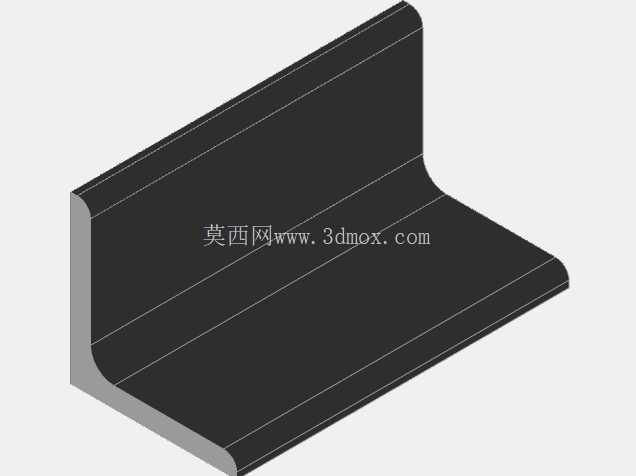

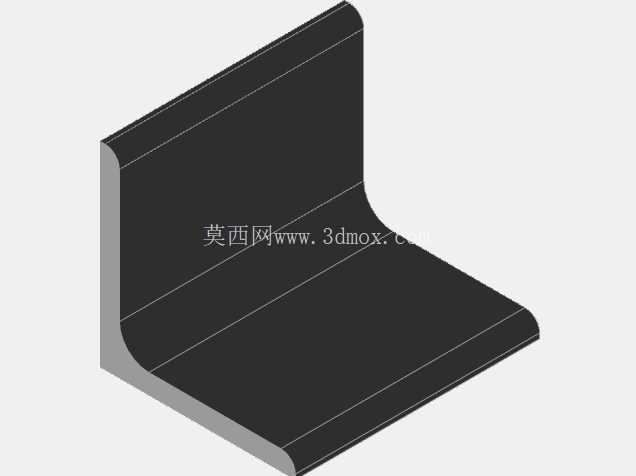

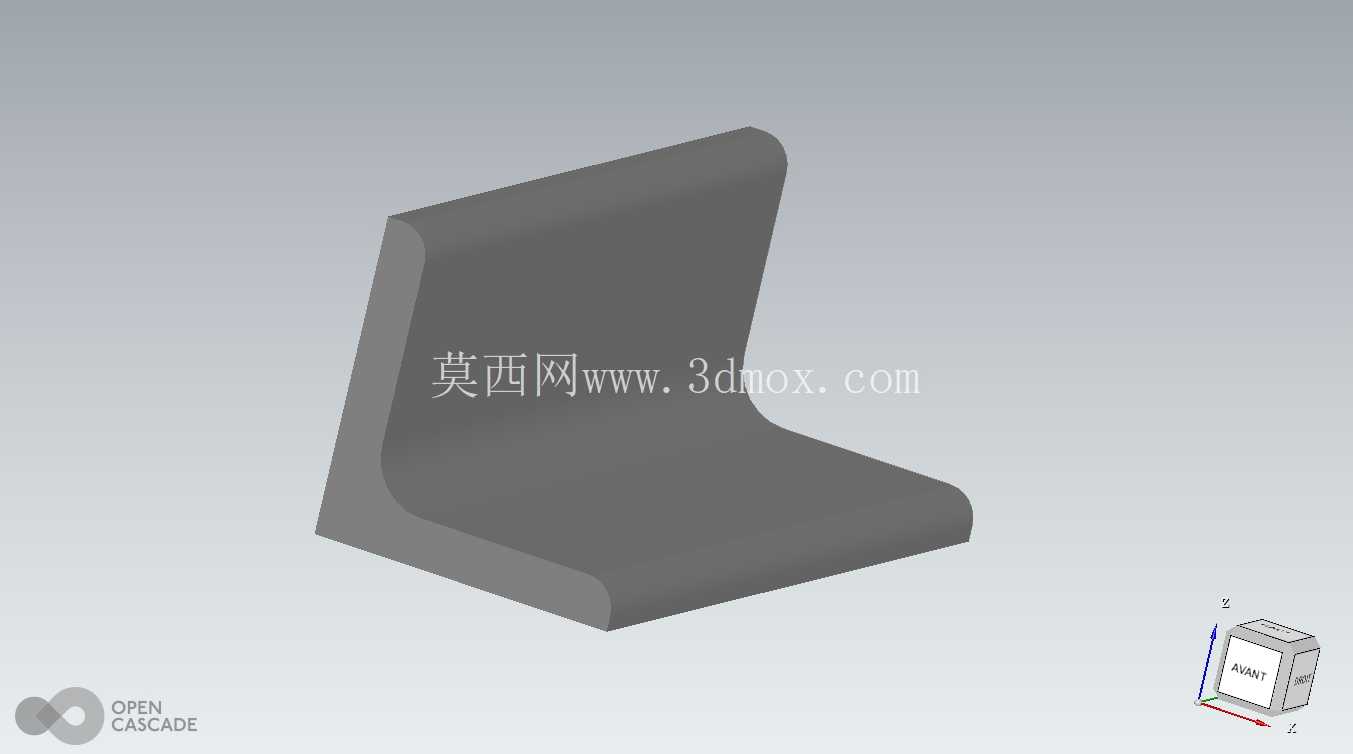

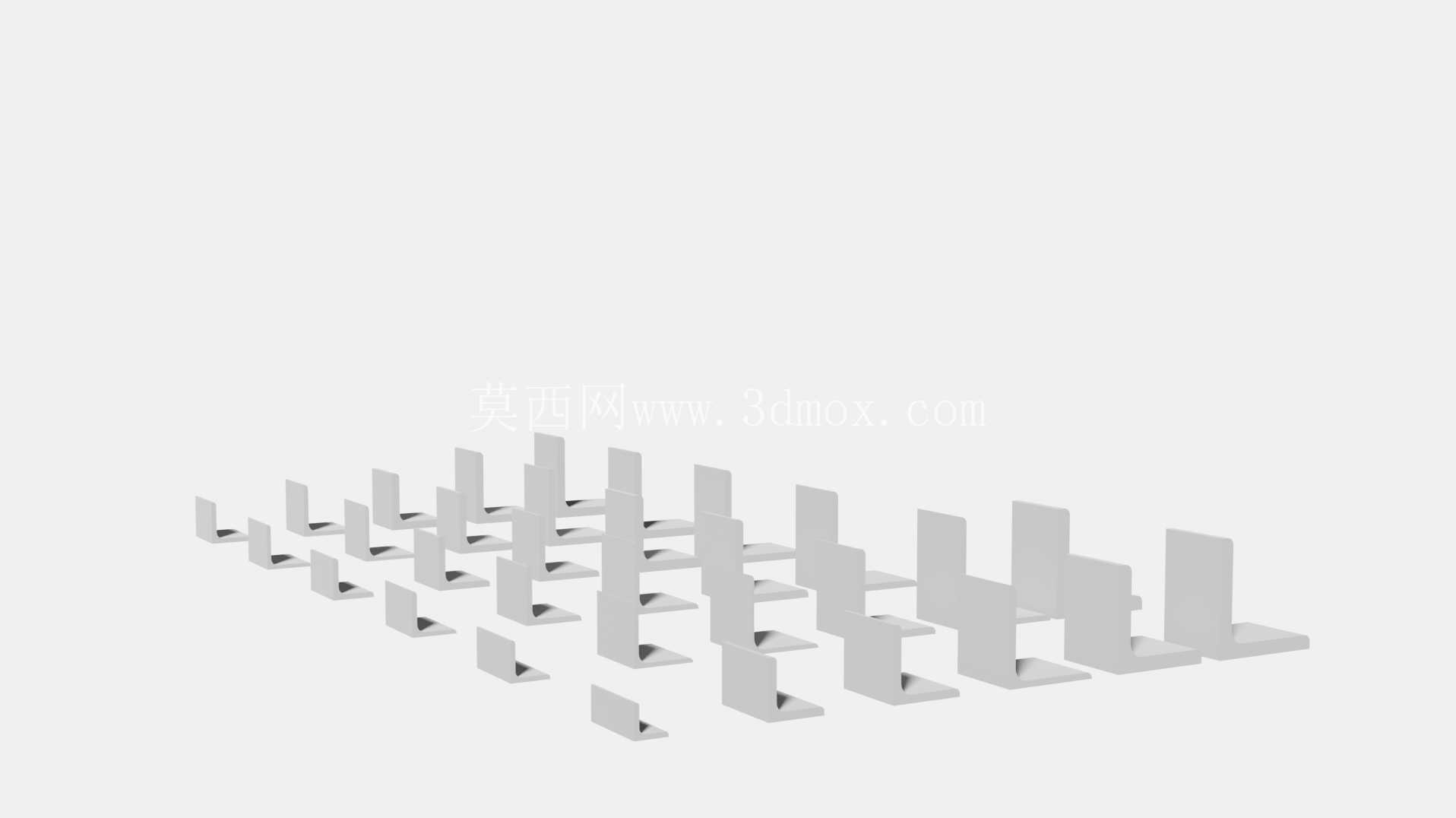

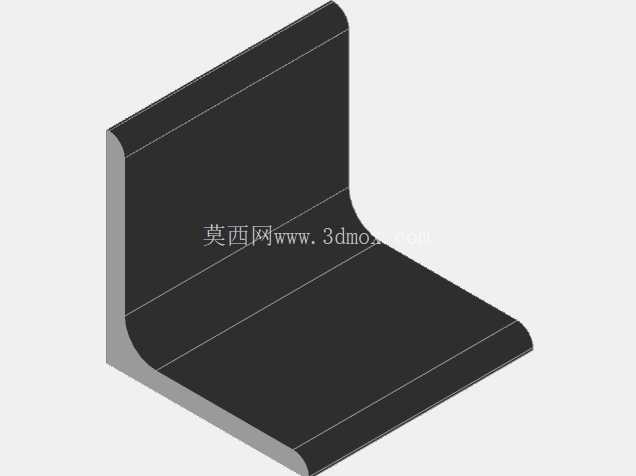

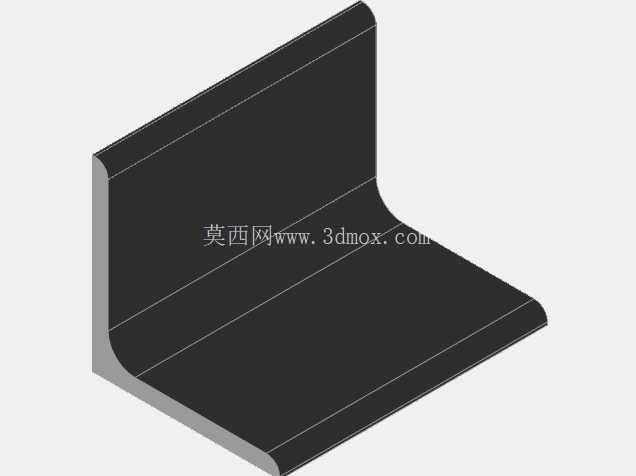

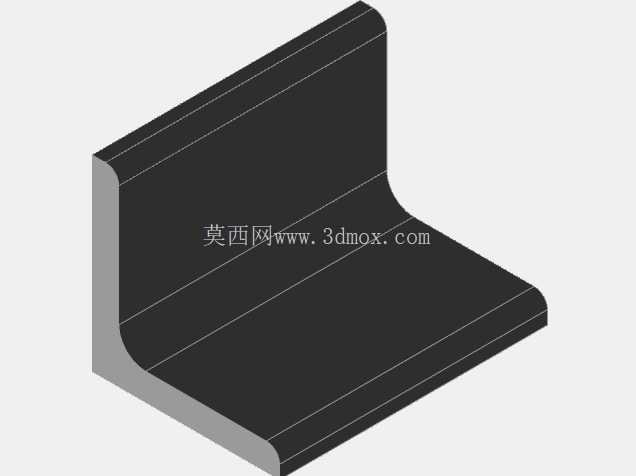

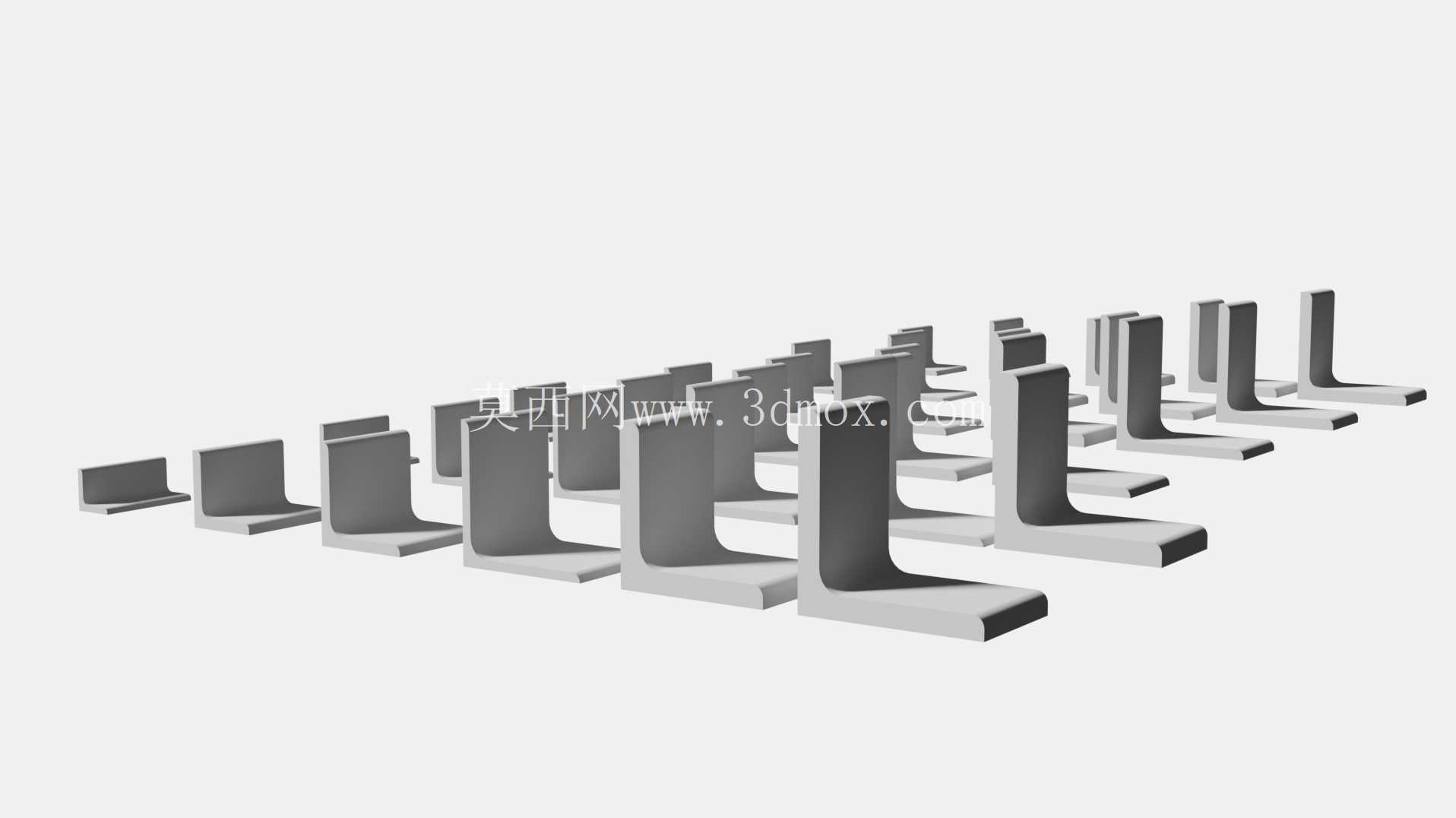

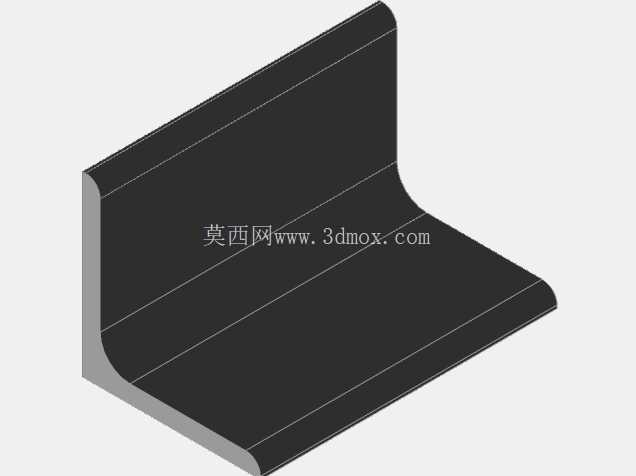

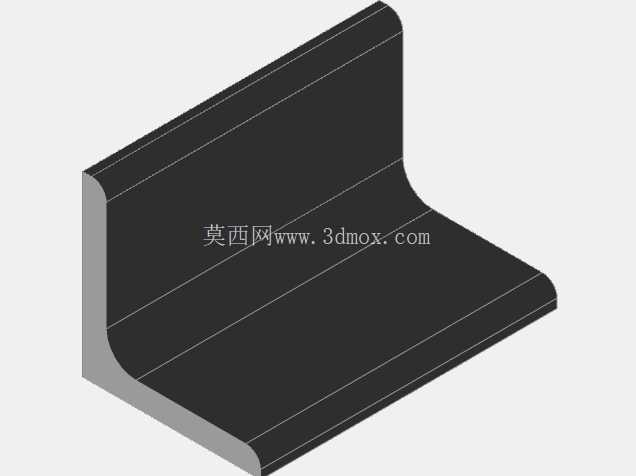

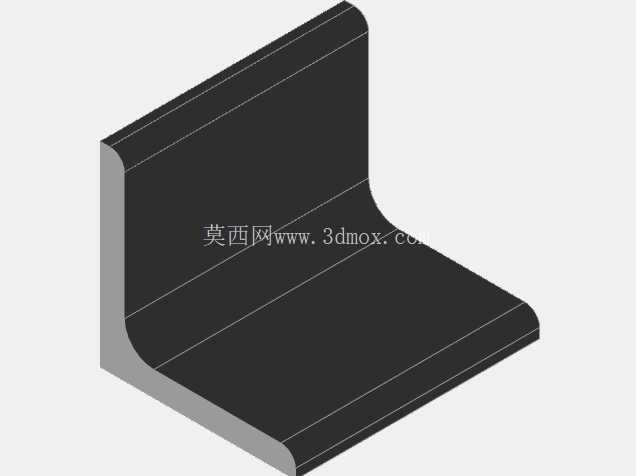

20至75毫米规格等边角L型钢构件

　　在常规的设备机架搭建、轻型承重结构布设、工业防护栏安装以及小型设备的支撑基座制作场景中，小规格等边角钢的使用频率一直处于较高水平，本次涉及的20毫米至75毫米边长范围的L型钢构件，刚好覆盖了从轻型辅材到中型承重件的常用选型区间，能适配多数民用及工业轻型结构的搭建需求。从截面特性来看，L型截面的型钢依靠两个互相垂直的肢边形成稳定的受力结构，相比同截面积的平板型材，两个方向的抗弯截面模量都有明显提升，在承受侧向载荷、垂直压力以及简单的扭矩作用时，能在较少耗材的前提下提供足够的结构刚度，这也是这类型材被广泛应用的核心原因。设计这类系列化的型钢构件时，首先要考虑的是不同边长规格下的肢边厚度匹配，20毫米边长的规格多用于设备走线架的辅撑、防护网的边框固定，这类场景下载荷较小，肢厚控制在3毫米即可满足受力要求，同时能降低整体结构重量；当边长提升至50毫米区间时，应用场景转向中型设备的机架立柱、输送线的侧边支撑，此时肢厚需要提升至4至5毫米，避免在长期静载荷作用下出现肢边局部屈曲的问题；到75毫米边长的规格时，已经可以用于小型平台的承重梁、设备底座的主框架，肢厚需要匹配6毫米以上，保证两个方向的抗弯能力都能达到承重要求。

　　安装边界方面，这类L型钢的固定方式多采用螺栓连接或者焊接，在进行结构设计时，需要预留足够的安装操作空间：当采用螺栓连接时，肢边的宽度需要满足螺栓套筒的操作半径要求，20毫米边长的型钢仅适配M6及以下规格的螺栓，钻孔时需要控制孔边距不小于1.5倍螺栓直径，避免孔位处出现应力集中导致的型材开裂；75毫米边长的型钢则可以适配M12规格的螺栓，能满足中型结构的连接强度要求。如果采用焊接连接，需要注意L型截面的角部焊接变形控制，系列化的型钢构件在建模时已经统一了肢边的圆角过渡参数，避免焊接时应力在直角处集中，同时也能减少热影响区对型材力学性能的影响。

　　从实际应用的细节来看，不同规格的L型钢在选型时经常会搭配使用，比如在搭建小型设备的外框架时，竖向立柱采用75毫米边长的规格保证整体承重能力，横向的连接撑则采用40毫米边长的规格，斜向的加强筋采用20毫米边长的规格，通过不同规格的搭配实现结构强度和整体重量的平衡。在三维建模过程中，这类系列化构件需要统一截面的基准定位，将L型的内角点作为装配基准点，方便在整体结构装配时快速对齐定位，减少装配约束的添加步骤；同时每个规格的型材都需要预留标准的长度截断余量，适配现场安装时的尺寸调整需求，避免因为建模时的长度固定导致现场安装时需要二次加工。

　　另外，这类小规格L型钢在使用时经常需要进行端部切角、钻孔等二次加工，建模时需要将常用的孔位、切角参数做成可配置的参数化特征，方便设计人员根据实际安装需求快速调整，不需要重新绘制截面草图。从受力模拟的角度来看，20至75毫米区间的L型钢在作为简支梁使用时，不同跨度下的挠度表现需要匹配对应的选型标准，比如跨度1米时，50毫米边长的型钢可以承受均布载荷不超过每米200公斤，这个参数在进行结构选型时可以作为快速参考，避免选型过小导致结构变形过大，或者选型过大造成材料浪费。在防腐处理方面，这类型钢构件如果用于户外或者潮湿环境，表面需要进行镀锌或者喷塑处理，建模时需要考虑表面处理层的厚度对装配尺寸的影响，比如两个L型钢对接时，需要预留0.1毫米左右的间隙，避免因为表面涂层的厚度导致装配间隙不足。
