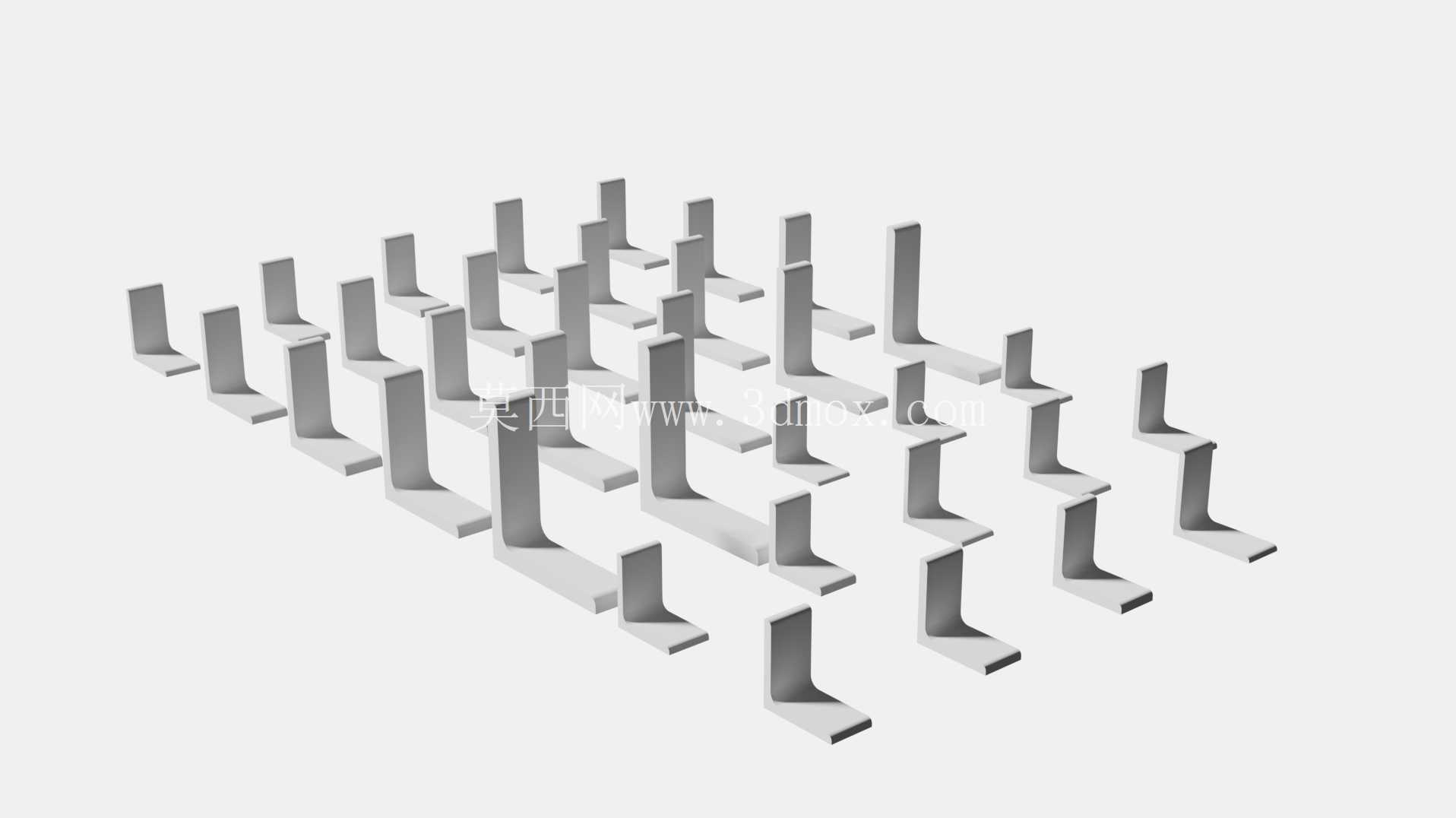

80至200毫米规格等截面L型钢梁构件

　　在厂房钢结构搭建、设备机架组装、输送线支撑框架布设这类工程场景里，L型等截面型材是出现频率极高的基础受力构件，不同跨度、承重要求的结构点位，对型材的截面高度、肢长尺寸都有明确的匹配要求，以往设计人员做结构排布时，常需要逐个绘制对应尺寸的型材截面、拉伸生成实体，还要反复核对安装边界的干涉情况，整套系列化的L型钢梁三维模型，能直接省去重复建模的冗余工作，大幅提升结构方案的迭代效率。

　　这套覆盖80毫米到200毫米截面高度的L型钢梁，采用等肢等截面的设计逻辑，所有规格的型材截面转角处都做了标准的圆弧过渡处理，避免直角位置的应力集中问题，符合钢结构设计规范里的截面构造要求，每一个规格的型材都严格遵循截面尺寸线性递增的排布规律，相邻规格之间的截面高度差保持统一，方便设计人员根据受力计算结果快速匹配合适的型号，不用在尺寸选型上做额外的插值换算。从实际安装适配的角度看，该系列L型钢梁的端面都预留了标准的螺栓连接孔位基准，不管是和同规格型材做直角拼接，还是和钢板、H型钢等其他构件做焊接或栓接，都能直接对齐安装基准面，不需要额外调整构件的坐标位置；型材的肢长尺寸和截面高度保持固定的比例关系，在作为设备侧边支撑、平台护栏基座、管线桥架吊架使用时，能保证不同点位的支撑件外观协调统一，不会出现尺寸跳变带来的视觉突兀感。

　　做这类系列化型材建模的时候，最容易忽略的是不同规格之间的安装兼容性，这套模型在设计时统一了所有规格的型材安装孔距基准，也就是说当结构方案需要调整型材规格来提升承重能力时，只需要替换对应位置的型材模型，原有的连接紧固件、相邻构件的安装位置都不需要做改动，能大幅减少方案调整时的模型修改工作量。在轻型设备的底座框架设计中，80毫米到120毫米截面高度的规格可以直接作为主支撑梁使用，搭配对应的角件连接就能快速搭建成型，满足中小型设备的承重需求；140毫米到200毫米截面高度的规格则更适合用在厂房内的辅助操作平台、重型输送线的侧边支撑这类受力更大的场景，等截面的设计让型材在长度方向上的受力均匀分布，不会出现局部截面突变带来的受力薄弱点。

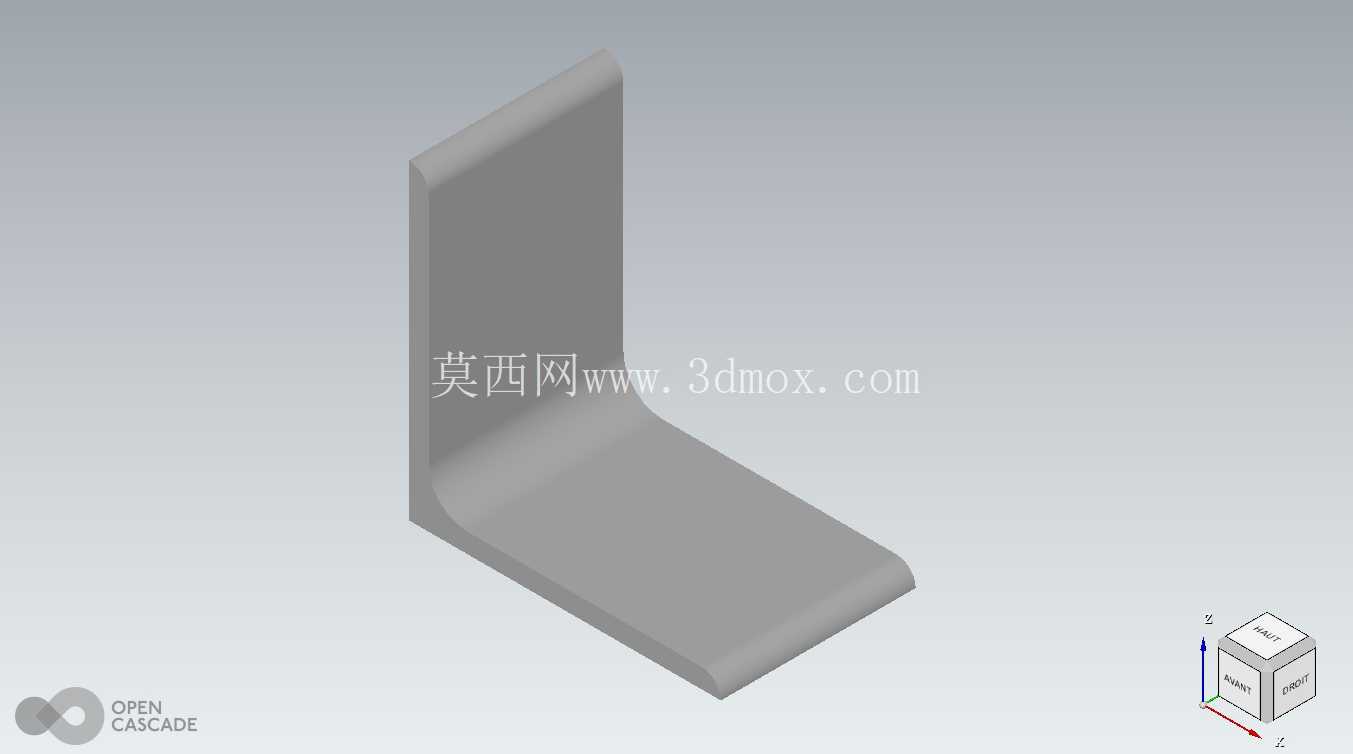

　　从建模细节来看，所有型材的棱边都做了符合工程实际的微小倒角处理，既还原了实际型材生产过程中的工艺特征，也避免了三维模型导入工程软件做装配时出现的尖锐边干涉报错；每一个规格的型材都保留了完整的截面参数特征，设计人员如果需要调整型材长度、修改孔位位置，只需要编辑对应的特征参数就能快速生成定制化的构件，不需要重新绘制截面草图。在做设备的外围安全护栏搭建时，这套L型钢梁可以作为护栏的主立柱和上下横撑使用，统一的截面尺寸系列能让护栏的杆件排布更规整，和设备主体框架连接时也能共用同一套连接紧固件，减少现场安装时的配件种类；在做管线综合排布的支吊架设计时，不同截面的L型钢可以根据管线的重量、排布跨度灵活选型，小规格型材用于单根轻型管线的吊装，大规格型材用于多根管线的集中支撑，整套系列覆盖的尺寸区间能满足绝大多数常规工业场景的型材使用需求，不需要额外补充其他规格的型材模型。
