HEM系列多规格钢梁结构三维建模

　　在厂房主体结构搭建、重型设备支撑机架设计、大跨度栈桥承重体系布设的场景里，HEM系列宽翼缘H型钢梁是应用频次极高的结构型材，本次建模覆盖120毫米到360毫米全规格段的HEM钢梁，完全贴合实际工程选型的尺寸梯度需求。从结构受力逻辑来看，HEM系列钢梁的翼缘宽度与腹板厚度配比经过长期工程验证，相比普通窄翼缘H型钢，其弱轴方向的抗弯刚度有明显提升，在存在双向弯矩荷载的支撑场景下，不需要额外增设过多侧向加劲肋就能满足结构稳定性要求，这也是很多重型设备的底座承重梁、厂房排架柱间刚性系杆优先选用该系列型材的核心原因。

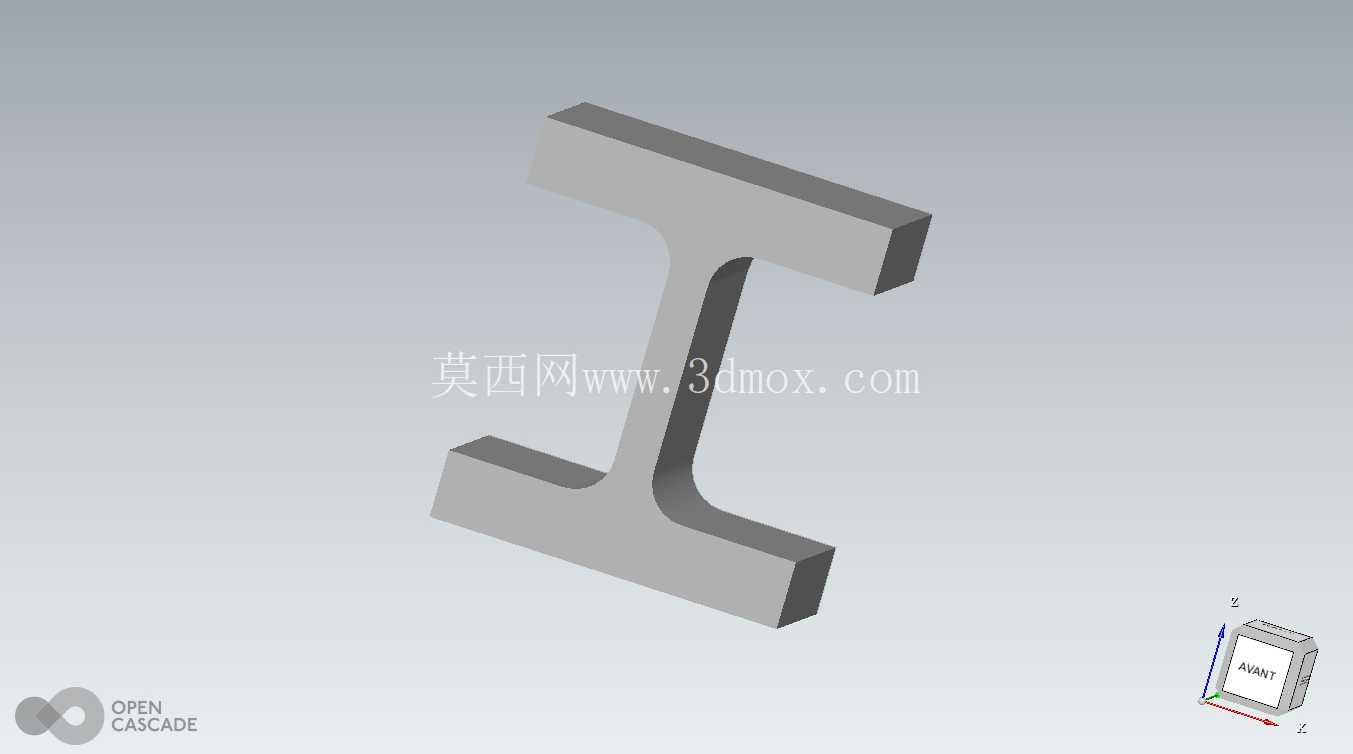

　　建模过程中没有采用简化的拉伸特征一笔带过，而是严格遵循热轧H型钢的成型轮廓特征，对翼缘内侧的自然斜度、腹板与翼缘交接处的圆角过渡都做了精准还原，这些细节在做结构有限元分析的时候至关重要——如果忽略过渡圆角直接做直角连接，应力集中系数的计算结果会比实际值偏高30%以上，直接误导后续的结构校核判断。不同规格的钢梁模型保留了统一的基准坐标系，所有规格的截面形心都与装配原点重合，在做整体结构装配的时候，不需要逐个调整构件的对齐基准，直接调用对应规格的模型就能快速完成梁系的拼接排布，大幅提升大跨度钢结构方案的建模效率。

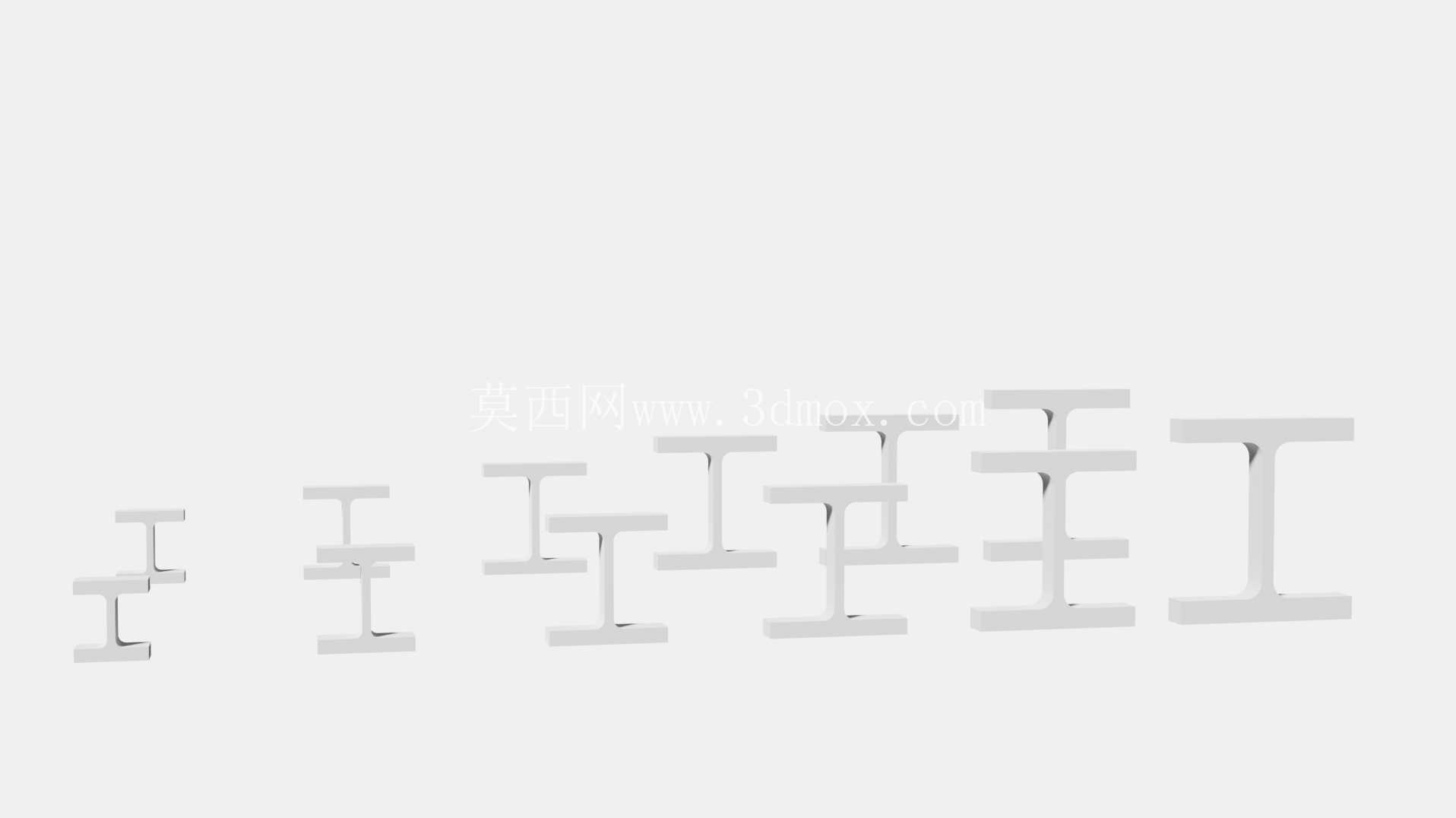

　　从安装边界来看，120毫米规格的HEM钢梁单重较轻，适合做设备周边的操作平台次梁、管线支吊架的主承重梁，其截面高度小，不会占用过多的竖向净空，在管线排布密集的车间夹层里应用优势明显；200毫米到280毫米的中等规格段，是厂房吊车梁辅助桁架、设备机架主立柱的常用选型，这个区间的钢梁截面惯性矩配比均衡，既能承受竖向的设备静载，也能抵抗吊车运行时产生的水平纵向制动力；300毫米到360毫米的大规格HEM钢梁，主要用于大跨度厂房的屋面主梁、重型锻压设备的底部承重梁，其翼缘宽度足够，与柱顶连接的时候不需要额外加宽连接板就能满足螺栓排布的构造要求，安装时的焊接作业空间也更充裕。

　　建模时特意区分了热轧状态的端面特征，没有做过度的理想化平面处理，钢梁的端面保留了热轧型材自然的切割边界特征，在做施工模拟的时候，可以直接基于模型生成端部的焊接坡口尺寸、连接板的开孔定位参数，不需要二次修正轮廓。在做设备机架设计的时候，很多工程师容易忽略钢梁自重对整体结构挠度的影响，这套全规格模型已经按照钢材的实际密度赋予了质量属性，装配完成后可以直接读取整体结构的自重荷载，不用再手动计算单根梁的重量累加，减少荷载统计阶段的人为误差。对于需要做节点深化的场景，模型的腹板、翼缘都是独立的实体特征，可以直接在对应面上提取螺栓孔的定位线、加劲肋的焊接位置，不需要再对整体模型做拆分处理。不同规格钢梁的截面参数完全符合现行热轧型钢的尺寸公差要求，翼缘的厚度偏差、腹板的平面度都控制在标准允许的范围内，基于这个模型导出的工程图，可以直接用于材料采购统计、下料尺寸核算，不会出现模型尺寸与实际到货型材尺寸不匹配的问题。在户外钢结构栈桥的设计场景里，HEM钢梁的宽翼缘特征可以减少风荷载作用下的结构颤振，模型里还原的截面圆角过渡，也能让后续的风荷载仿真计算更贴近实际的气流绕流状态，避免因为模型棱角过于尖锐导致风阻系数计算失真。
