米洛高架桥风格斜拉桥结构仿真模型

　　在大跨度交通基础设施的结构设计与力学验证环节，斜拉桥作为跨越河谷、深谷等复杂地形的核心桥型，其结构受力合理性直接决定全桥的服役寿命与通行安全，本次呈现的斜拉桥结构参照米洛高架桥的设计逻辑搭建，可直接用于结构力学仿真分析的前置几何载体。从实际工程应用场景来看，这类单塔斜拉桥结构多用于山区峡谷、宽域河道的跨线交通建设，相比传统梁式桥，斜拉索的多点支撑形式可大幅降低主梁的截面弯矩，让主梁可以采用更轻薄的截面设计，在减少建材消耗的同时提升跨越能力，尤其适合地质条件复杂、难以设置多个中间桥墩的作业场景。

　　从结构功能特性来看，该模型完整还原了斜拉桥的核心受力构件：高耸的独柱式桥塔作为核心承力构件，承担所有拉索传递的竖向荷载与水平风载，拉索沿桥塔纵向呈扇形对称布置，将主梁各段的荷载均匀传递至桥塔根部，再由桥塔基础将荷载传导至地基。主梁采用流线型封闭箱型截面，这种截面形式一方面可以降低横风作用下的颤振风险，满足大跨度桥梁的抗风设计要求，另一方面箱型截面的抗扭刚度大，可有效平衡偏载作用下的主梁扭转力矩，避免桥面出现过大的横向变形。

　　在设计思路层面，该模型的几何构建完全匹配有限元分析的前处理要求，各构件的几何连接位置做了连续化处理，不存在几何碎面、重叠面等会导致网格划分失败的问题，桥塔与主梁的交接位置、拉索与桥塔及主梁的锚固点都做了几何节点耦合处理，导入仿真软件后可直接进行网格划分，无需额外进行几何修复。模型的拉索采用等效桁架单元的几何形态构建，既还原了拉索的线形走向，也避免了实体索单元带来的不必要网格量，可大幅提升有限元求解的计算效率。

　　从安装边界与尺寸适配角度来看，该模型的桥塔高度与主梁跨度比例严格参照米洛高架桥的高跨比设置，桥塔的纵向宽度、主梁的截面高宽比都符合大跨度斜拉桥的常规设计参数区间，在实际工程方案论证阶段，可直接基于该模型调整桥塔高度、拉索间距、主梁截面尺寸等参数，快速验证不同参数组合下的结构应力分布与变形量。模型的坐标原点设置在桥塔底部的基础中心位置，在进行装配或者多工况仿真时，可直接以原点为约束点设置基础固接边界，无需额外调整坐标基准。主梁两端的边界位置预留了伸缩缝的安装空间，在进行全桥装配时可直接对接引桥构件，不会出现几何干涉问题。

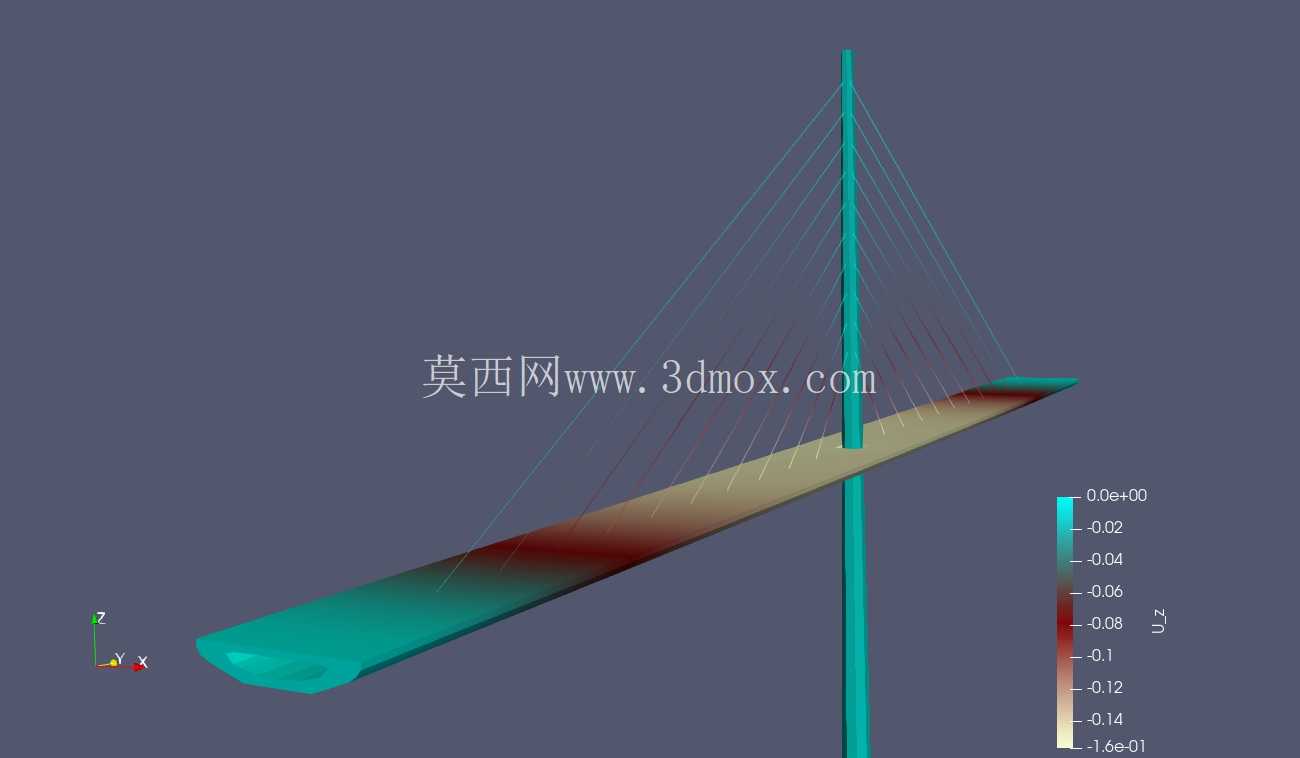

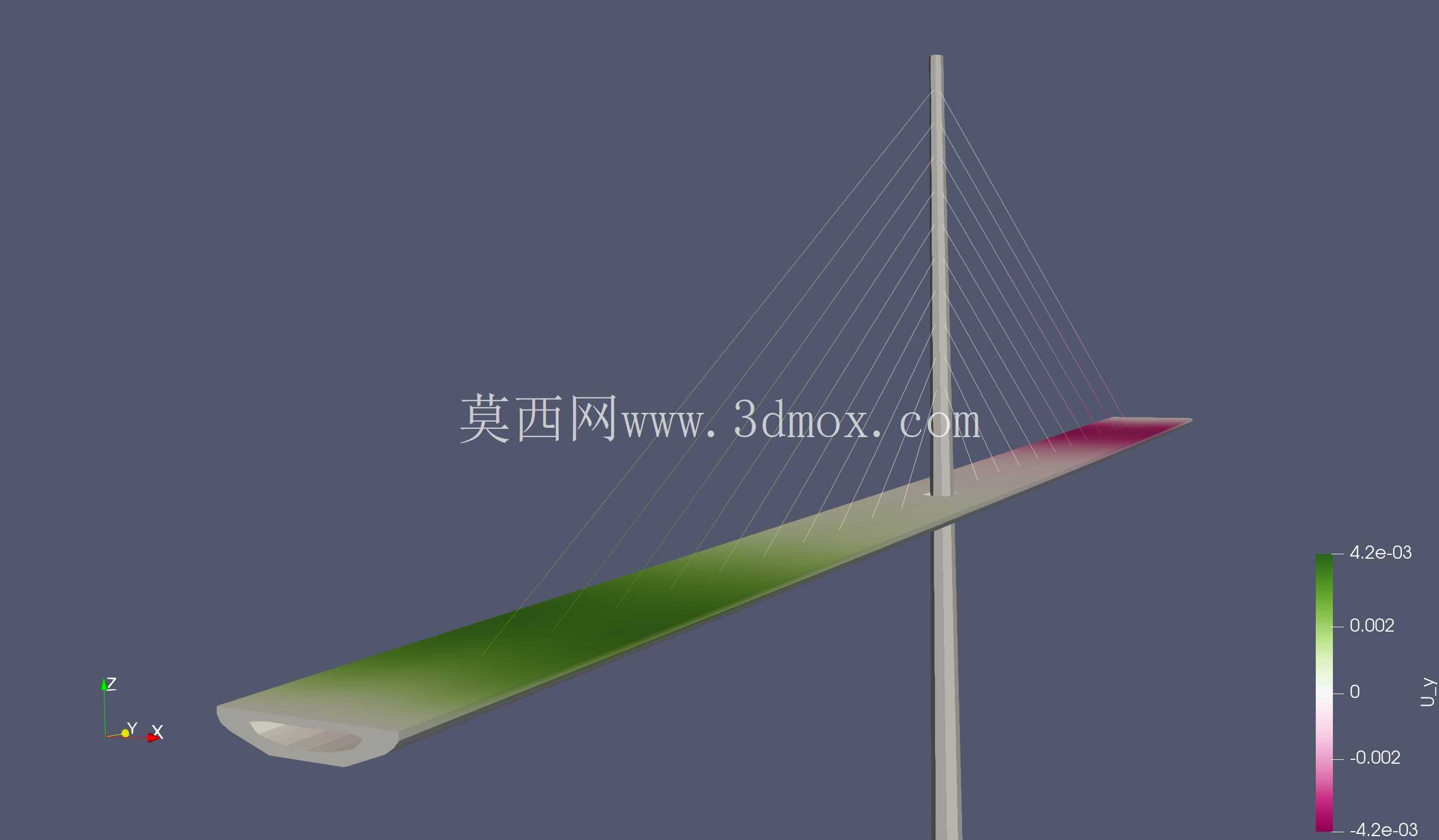

　　在结构受力的仿真验证层面，该模型可直接开展多工况下的力学分析：在恒载工况下可计算主梁的竖向挠度、拉索的初始张拉力、桥塔的轴力分布；在移动荷载工况下可模拟不同车道加载下的主梁弯矩包络图，验证拉索的应力幅是否满足疲劳设计要求；在风载工况下可开展流固耦合分析，验证主梁的颤振临界风速与涡振振幅，确保结构在极端风况下的稳定性。模型的几何分区清晰，桥塔、主梁、拉索分别为独立的几何实体，在仿真时可快速给不同构件赋予对应的材料属性，比如桥塔采用C50混凝土参数、主梁采用Q345钢材参数、拉索采用高强度平行钢丝参数，无需额外进行几何分割。
