HMTCF通风穿孔式汽车制动盘

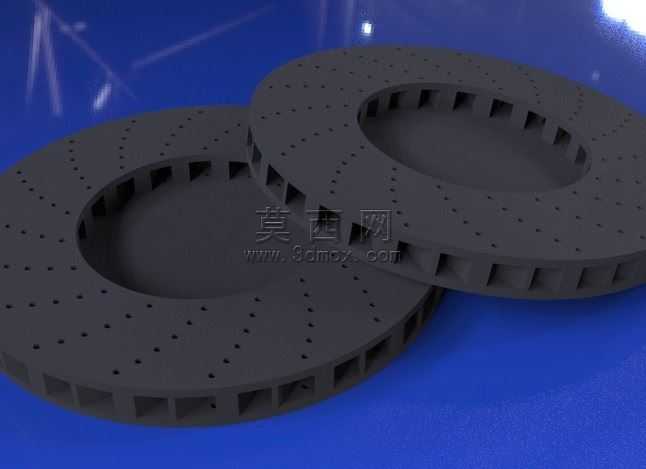

本模型为成对设计的左右对称通风穿孔式碳碳制动盘，采用三维参数化建模方式完成全结构构建，建模过程中严格还原制动盘的核心功能结构：首先构建盘体基础环形轮廓，区分内外安装定位圈与摩擦工作环带，在内外圈之间设计周向均匀分布的通风导流筋，筋体采用等距阵列排布，形成贯通的径向通风通道，可在制动过程中引导空气快速流经盘体内部，带走摩擦产生的高温热量，避免热衰减现象出现。摩擦工作环带表面设计有规则阵列的圆形穿孔，穿孔沿环带周向与径向均匀排布，既可以进一步提升散热效率，也能在制动时排出摩擦产生的磨屑，减少磨屑对摩擦面的刮损，同时在雨天工况下可破除摩擦面水膜，避免水滑导致制动效能下降。模型还原了碳碳复合材料的材质特性，渲染时赋予盘体深灰哑光的碳质质感，通过光影效果凸显通风筋的立体结构与穿孔的通透感，同时区分安装面与摩擦面的细微质感差异。设计过程中兼顾左右盘的对称适配性，安装孔位完全匹配车辆转向节的安装基准，可直接适配高性能车型的制动系统升级需求，整体结构在保证制动强度的前提下尽可能做了轻量化处理，通风筋的厚度与排布经过优化，既保证结构刚性可承受大制动力矩的冲击，又最大化提升空气流通效率，穿孔的孔径与间距经过合理设计，避免孔位过多导致盘体强度不足，同时保证散热排水排屑的效果达到最优。
